屋外メーターボックス

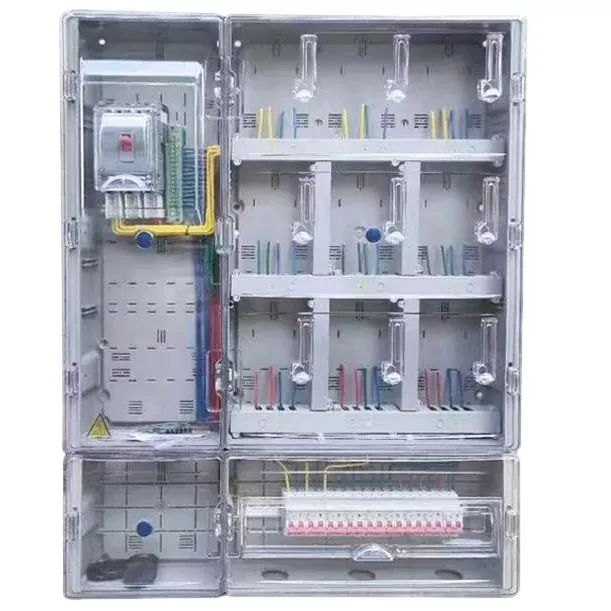

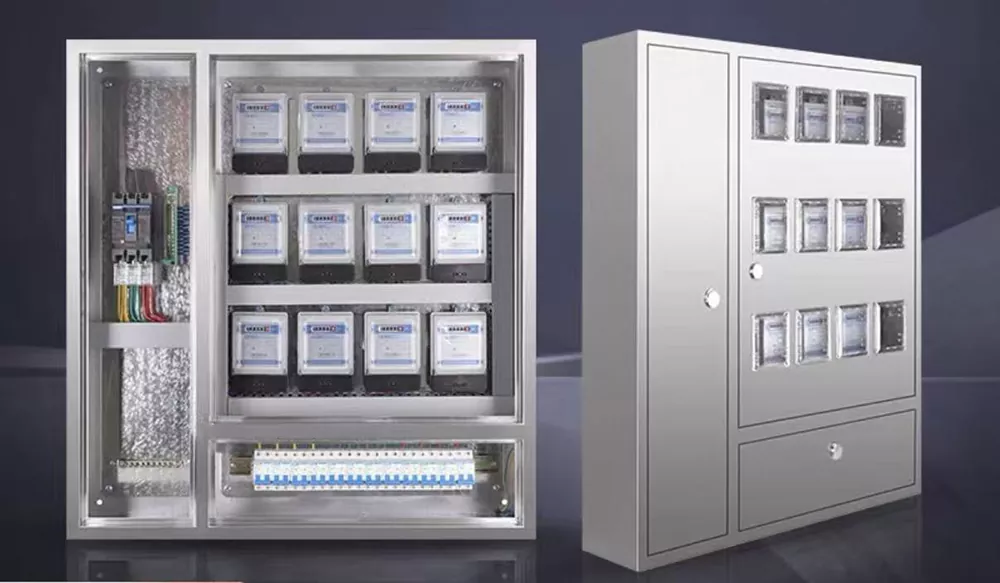

屋外メーター ボックスは、屋外のシールドされていないシナリオ向けに特別に開発された専用の配電保護エンクロージャです。通常の屋内メーターボックスとは異なります。その中心的な焦点は、屋外配電保護の問題を解決することです。雨、日光、粉塵などの屋外環境に対して、防雨、防食、密閉性を最適化した専用設計を行っています。メーター、回路ブレーカー、計測コンポーネントなどの電気機器を柔軟に設置でき、内部コンポーネントを外部環境の影響から効果的に保護し、屋外配電システムの安全かつ安定した動作を保証し、屋外で使用する場合に水の浸入、錆び、損傷が発生しやすい通常のエンクロージャの業界の問題点に完全に対処します。さまざまなシールドなしの屋外配電シナリオに適しています。

核となるセールスポイントは何ですか?

アウトドア メーター ボックスの主な利点は、その独自の屋外保護と実用的な適応性にあります。それぞれの利点は屋外での使用のニーズを満たすように調整されており、安全性と耐久性のバランスが取れています。

まず、三重の防雨保護を備えています。専用の傾斜した防雨キャノピーが上部に取り付けられ、ボックス内のシールゴムストリップと組み合わせて、しっかりとした防雨バリアを形成します。防雨等級はIP54に達し、大雨でも内部の電気部品が湿ったり浸水したりすることはありません。

第二に、防塵および密閉保護を備えています。全閉密閉構造を採用し、ボックス内への塵や蚊の侵入を効果的に遮断し、塵埃による接触不良やショートを防止し、部品の長期安定動作を確保します。

第三に、優れた職人技のディテールが特徴です。傾斜した防雨キャノピーには、専用の防雨庇、高密度シールゴムストリップ、厚い盗難防止安全ロック、専用の防雨換気穴が装備されています。保護、盗難防止、放熱を兼ね備えており、さまざまな屋外環境のニーズに合わせてキャビネットの材質を選択できます。

技術仕様

Q&A

Q: 屋外メーターボックスは、大雨や高温などの過酷な屋外環境に適応できますか?

答え: はい。保護等級IP54、耐食性等級C4、使用温度範囲は-40℃～+70℃です。大雨や直射日光、極寒の影響を受けず、屋外環境でも長期間安定して動作します。

Q: どのような電気部品を取り付けることができますか?

A: 電力メーター、サーキットブレーカー、計測装置などのさまざまなコンポーネントを柔軟に設置して、屋外配電および制御の要件を満たすことができます。

Q：設置は便利ですか？

回答: 壁取り付けと柱取り付けという 2 つの簡単な設置方法をサポートしています。複雑な手続きは必要ありません。インストールは便利で、すぐに導入できます。

Q: 要件に応じて材料を選択できますか?

回答: はい、高品質冷間圧延鋼板粉体塗装とステンレス鋼の 2 つのオプションを提供しています。屋外環境や調達予算に合わせてお選びいただけます。

応用シナリオ

優れた屋外保護性能と柔軟な適応性を備えた屋外メーターボックスは、障害物がなく、さまざまな屋外配電シナリオで広く使用されており、さまざまなシナリオの保護ニーズに正確に一致します。地方の配電エリアのシナリオでは、地方の屋外配電エリアの電力メーターや配電機器の保護に使用でき、地方の配電の安全性の確保に役立ちます。屋外ショッピング モールのシナリオでは、通りに面した屋外ショッピング モールの屋外電力メーターの設置に適しており、実用的で見た目にも美しい保護を提供します。道路脇の配電シナリオでは、街路灯や充電杭などの屋外配電機器を保護し、機器の正常な動作を保証します。建設現場の一時的な電力供給シナリオでは、設置が便利で、安全性と信頼性が高く、建設現場の屋外の一時的な電力供給と電力計量装置の保護に適しています。公園をサポートするシナリオでは、公園の屋外配電および計量ボックスに使用でき、屋外配電環境を標準化し、配電の安全性を高めます。

メンテナンスに関する推奨事項

屋外メーターボックスの長期安定した動作を保証し、その耐用年数を延ばすために、以下の実際的なメンテナンスの提案をお読みください。

1. 定期的な清掃とメンテナンス: 3 ～ 6 か月ごとにボックスの表面を清掃します。ほこりの蓄積による放熱や外観への影響を防ぐため、乾いた布でほこりや汚れを拭き取ってください。ボックスの周囲のゴミを取り除き、スムーズな換気を確保し、防雨通気孔の詰まりを防ぎ、放熱不良を防ぎます。

2. 密閉性と防雨性の検査: ボックスの密閉性ゴムストリップを 6 か月ごとに確認します。シール性能を確保し、水や塵の侵入を防ぐため、不足、劣化、破損した場合は速やかに交換してください。傾斜型雨よけ屋根や雨よけひさしにガタや変形がないか点検し、雨水の排水不良がないか確認してください。

3. 電気部品の検査: 12 か月ごとに箱を開け (電源を切って動作させます)、内部の電力メーター、サーキットブレーカーなどの配線がしっかりしているかどうかを確認し、緩みや酸化がないか確認します。内部のほこりを掃除して、ほこりが接触不良やショートを引き起こすのを防ぎ、電気部品の正常な動作を確保します。

4.盗難と保護の検査：強化された盗難防止安全ロックを定期的にチェックして、ロックが無傷でスイッチがスムーズに動作することを確認し、悪意のある損傷や電気盗難を防ぎます。キャビネットに塗装剥がれやサビがある場合には、速やかに塗装（冷間圧延鋼板スプレー塗料）を塗装し、防食性能を高めてください。

5. 環境適応性の維持：寒さ、暑さ、雨季の点検頻度を増やす。ボックスを水浸しの環境や腐食性の高い環境に長時間放置しないでください。設置場所に水が溜まっている場合は、速やかに水を取り除き、設置位置を調整し、指定された環境温度範囲 (-40°C ～ +70°C) 内で装置が動作することを確認してください。

リノベーション事例

I. プロジェクトの概要

このプロジェクトには、都市部の古い住宅地とその商店街の電力インフラのアップグレードが含まれます。このエリアは高層住宅と地上階の商業ユニットで構成されています。既存のメーターボックスは外壁にむき出しで取り付けられており、常に日光、雨、湿気、埃にさらされていました。オリジナルの初歩的なメーターボックスは薄い金属板を組み立てて作られており、専門的な防水や密閉が施されておらず、保護も不十分でした。長期間の使用により、ケーシングの腐食、ドアの破損、水の浸入などの問題が発生し、ショート、メーターの誤動作、メーターの異常が頻繁に発生しました。これらの状況は、感電や電気火災の重大な危険をもたらし、「一世帯あたり 1 メートル」設置に関する州電力網の標準化要件を満たしていませんでした。

屋外の電気安全上の危険を徹底的に排除し、計量機器を標準化し、電力供給の安定性を向上させるために、地域内のすべての老朽化した損傷したメーターボックスを、雨や防塵に関する国家基準に準拠した屋外メーターボックスに置き換えました。全体的な安全性を高めながら、水、湿気、盗電、老朽化に対する包括的な保護を確保するために、標準化された設置方法が採用されました。

II.改修前の課題

防水性が非常に低い。雨が降ると頻繁に水が浸入します。古い板金ボックスには雨よけやシール ストリップがありませんでした。雨や雪が降ると内部に水が浸入し、端子の酸化、漏れ電流、ショート、ブレーカー落ちの原因となります。

深刻なケーシングの腐食と損傷: 長期間の屋外風化により、板金ケーシングに穴が開き、ドアが外れ、ロックが故障し、内部機器が完全に露出したままになり、重大な安全上の危険が生じました。

盗難防止機能の欠如: 初歩的なボックス構造と特殊な不正開封防止シールがないため、配線の改ざんが容易になり、盗電や不正接続が発生し、その結果、継続的に高い回線損失が発生しました。

断熱性が低い。感電の危険性が高い: ケーシングの腐食と変形により、通電しているコンポーネントが外殻に近づきました。雨が降ったときの湿気の多い状況では、シェルが帯電しやすく、住民の安全が脅かされました。

高い機器故障率と多大なメンテナンス作業負荷: メーター、回路ブレーカー、端子は長期にわたる湿気と腐食の影響を受け、不正確な計量と頻繁な機器損傷につながり、結果として高額なメンテナンスと修理コストが発生しました。 Ⅲ．設備構成計画

屋外計量装置に関する州グリッドの設置基準と、道路に面した住宅/商業地域の特定の条件に従って、このプロジェクトでは、高強度で防雨性の屋外計器筐体を利用しています。一世帯用と複数世帯用の両方のセットアップ向けに構成されており、住宅の建物や店舗の壁に取り付けるのに適しています。防水性、防塵性、防錆性、耐タンパー性（盗電防止）、電気絶縁性などの基準をすべて満たしたシステム完成品です。

主要機器の仕様

機器タイプ：屋外防雨・防塵スマートメーター筐体

適用シナリオ: 住宅、通りに面した店舗、屋外の壁に取り付けた設置

保護等級: IP54;日光、雨、ほこり、湿気などの屋外条件に完全に準拠

筐体材質: 高強度難燃性 ABS またはステンレス鋼。経年劣化、腐食、変形、錆びに強い

防水構造: 統合された雨よけキャノピー、全周シーリングガスケット、防水底部ケーブルエントリー、階層型水路設計

機能的特徴: 独立した計量コンパートメントと回路ブレーカーコンパートメント、専用リードシールロック、不正行為防止ラッチ、透明な観察窓

安全設計：完全絶縁構造、露出充電部なし、誤接触防止バリア、確実な接地設計

設置基準：整然とした配線、高圧線と低圧線の分離、防水取付、標準化されたケーブルのたるみ管理、統一されたラベル/番号付け

IV.インストールとアプリケーションのハイライト

優れた防水性と耐湿性: 過酷な屋外環境向けに設計されています。専用の雨よけ構造と完全に密閉されたガスケットが特徴で、雨、結露、ほこりをブロックし、水の浸入によって引き起こされる一般的な短絡の問題を効果的に排除します。

防錆性と耐老化性: 激しい日光への曝露や風雨による浸食に耐える難燃性、耐腐食性の素材で作られています。ひび割れ、錆び、変形のない長期耐久性を実現し、頻繁な交換の必要がありません。

盗難防止設計: 専用の鉛シール ロック、不正開封防止構造、密閉型レイアウトを備え、不正な開封、改造、電気盗難を防止し、配電エリア内の電力使用量を標準化します。

包括的な絶縁と安全性: 内部充電部は偶発的接触防止対策により完全に絶縁されています。エンクロージャは優れた絶縁性を備えており、ケーシングが活電したり、人が偶発的に感電したりするリスクを完全に排除します。審美的に標準化されており、メンテナンスが簡単: 統一された仕様、設置高さ、ラベルが特徴です。メーターがはっきりと見えるようにします。効率的な点検、検針、メンテナンスが容易になります。

V. 改修後の運用結果

安全上の危険を完全に排除: 水の浸入、腐食、充電部の露出などの問題を徹底的に解決します。漏電、ショート、電気火災を防ぎます。電気の安全性が大幅に向上します。

正確な計量と準拠したライン損失: 機器は乾燥した安定した環境で動作します。メーターと端子は腐食や劣化がない状態を保ちます。計量誤差が排除されます。また、配電エリアの総回線損失は州電力網の標準制限内にまで削減されます。

機器の故障率の大幅な削減：防湿・防塵構造により、内部コンポーネントの安定した動作が保証されます。メーターやサーキットブレーカーの故障頻度が著しく低下します。機器の完全性は 100% に達します。

電力盗難の排除: 不正開封防止シールの設計により、使用管理が標準化されます。不正な配線や盗電は事実上排除されます。電力消費の秩序が確立されます。

州電力網の受け入れの成功: 建設技術、機器の保護、安全構成がすべて基準を満たしており、その結果、古い住宅コミュニティの電力インフラのアップグレードが成功裏に受け入れられました。

VI.事例の概要

屋外防雨メーターボックスは、古い住宅コミュニティの改修、街頭店舗への電力供給、および屋外の個人世帯メーターの導入に不可欠なインフラストラクチャです。これらのユニットは、湿気、風、雨、日光への曝露などの過酷な屋外条件に耐えるように設計されており、高レベルの IP54 保護、防水シーリング、防食/防錆特性、および盗難防止構造設計を採用しています。これらは、水の浸入、錆び、漏れ、計量の不正確さなど、古いメーターボックスに見られる一般的な問題を効果的に解決し、電源の信頼性、安全性、計量精度を大幅に向上させます。これらは、地方と都市の両方の電力網の品質をアップグレードするための不可欠な標準化された機器として機能します。
