ジュンレイ電気を製造しますCthw6 屋外用防水変流器低電圧配電改修、エネルギー監視、計測、および保護アプリケーション向け。分割コア構造により、導体を切断することなく既存のケーブルやバスバーの周囲に設置できるため、設置時間を短縮し、不必要な電力中断を回避できます。
変流器は、配電システムの電流を測定および監視するための重要な検出コンポーネントです。ただし、既存の施設の場合、従来のクローズドコア変圧器を設置するには、ケーブルの切断、バスバーの取り外し、または計画的な停止が必要になる場合があります。 CTHW6 設計は、開閉分割コア構造、高精度磁気コア、絶縁難燃性ハウジング、防水接続設計により、これらの課題に対処します。これらの機能により、信頼性の高い電流取得と便利な後付け設置が重要な産業プラント、商業ビル、配電キャビネット、太陽光発電システム、エネルギー貯蔵アプリケーション、EV 充電インフラストラクチャに適しています。
目次
- Cthw6 屋外用防水変流器とは何ですか?
- 配電改修にスプリットコア設計が重要なのはなぜですか?
- 信頼性の高い電流測定をサポートする主な機能は何ですか?
- Cthw6 の技術的特徴の概要
- 変圧器はどのように設置されますか?
- 変圧器はどこで使用できますか?
- 購入者は選択する前に何を考慮する必要がありますか?
- 実際のレトロフィットアプリケーションでは何が表示されますか?
- よくある質問

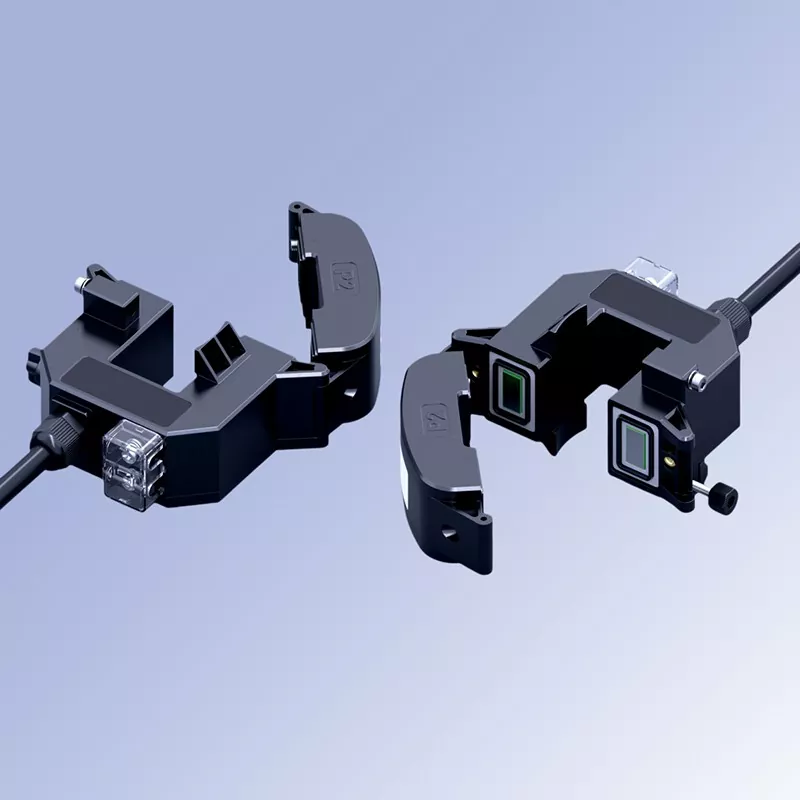

Cthw6 屋外用防水変流器とは何ですか?
一般に CT と呼ばれる変流器は、大きな一次電流を、メーター、監視端末、または保護装置によって安全に測定できる小さな二次電流に変換します。これにより、低電圧配電システムでは、オペレータは高感度の測定機器を完全な一次電流に直接接続することなく、有用な電気データを取得できるようになります。
CTHW6 シリーズは、既存の電源回路の監視またはアップグレードが必要なアプリケーション向けに特別に設計されています。従来のソリッドコアトランスとは異なり、その分割コア構造は開いて既存のケーブルまたはバスバーの周りにクランプすることができます。これは、電気インフラがすでに稼働しており、大規模な再配線が望ましくない場合に特に役立ちます。
屋外向けの構造は、絶縁エンジニアリング プラスチック ハウジングと内部エポキシ カプセル化および防水ケーブル接続も組み合わせています。これらの設計要素により、変圧器は、配電機器や屋外設置で遭遇する湿気、塵、温度変化、その他の条件に耐えることができます。
配電改修にスプリットコア設計が重要なのはなぜですか?
改修プロジェクトには、新しい電気設備とは異なる要件があります。新しい配電キャビネットを組み立てるとき、エンジニアはスペースを確保し、通電前に従来のスルーホール変圧器を設置できます。既存の施設にはこのような柔軟性がない可能性があります。
従来の設置では、導体を切断したり、バスバーを取り外したりする必要がある場合があります。施設によっては、これにより生産の中断、追加の労働力、複雑な停止調整が発生する可能性があります。分割コア変圧器は別のアプローチを提供します。つまり、ハウジングが開き、導体が開口部を通して配置され、ハウジングが閉じてロックされます。
改修による主な利点
- インストールの中断を軽減:分割芯設置方式の場合、既存のケーブルを切断する必要はありません。
- 現場での設置の迅速化:開閉構造により、既存の導体周りの位置決めが簡単になります。
- 変更要件の緩和:既存の配布レイアウトを大規模に再構築する代わりに保持できます。
- 柔軟な監視アップグレード:追加の電流検出を既存の回路に導入できます。
- 運用施設への適合性の向上:これは、計画的なダウンタイムを最小限に抑えることが重要なプロジェクト要件である場合に役立ちます。
安全性が重要な電気工事の場合は、適切な資格を持った担当者が適切な電気安全手順に従って設置を行う必要があります。分割コア設計により設置の利便性は向上しますが、安全な作業慣行の必要性が排除されるわけではありません。
信頼性の高い電流測定をサポートする主な機能は何ですか?
高精度磁気コア
この変圧器は、高透磁率、低磁気損失、および広い線形動作範囲を提供するように設計された方向性ケイ素鋼コアを使用しています。製品情報では、クラス 0.5/0.5S の計量精度が指定されており、測定や監視に安定した電流データが必要なアプリケーションをサポートします。
確実な機械的ロック
導体が開口部内に配置された後、2 つのハウジング部分が閉じられ、止めネジで固定されます。適切に閉じると、一貫した磁気コアの位置合わせが維持され、測定の安定性にとって重要になります。
難燃性断熱ハウジング
ハウジングは高強度難燃性エンジニアリングプラスチックで製造されています。内部の真空注入エポキシカプセル化により、絶縁性能を向上させながら、湿気、ほこり、腐食に対する保護が強化されています。
明確な極性識別
P1/P2 マーキングと二次端子極性インジケーターは製品上で明確に識別されます。これは、技術者が設置および試運転中にプライマリ接続とセカンダリ接続を正しく確立するのに役立ちます。
防水ケーブル接続
出力接続部には防水ケーブルグランドが組み込まれています。屋外または特に湿気の多い場所に設置する場合、配線接続部にシーリングを追加すると、環境保護がさらに向上します。
Cthw6 の技術的特徴の概要
| 特徴 | CTHW6 デザイン | 実用的な価値 |
|---|---|---|
| 構造 | 分割コア、開閉設計 | 既存の導体の周りに便利な後付け設置 |
| インストール | 止めネジによるクランプオン構造 | ケーブルの変更と設置の複雑さを軽減します |
| 正確さ | クラス0.5/0.5S | 正確な計量と電流モニタリングをサポート |
| 芯材 | 方向性珪素鋼 | 高い透磁率と安定した磁気性能 |
| ハウジング | 難燃性エンジニアリングプラスチック | 絶縁性、耐衝撃性、耐環境性 |
| カプセル化 | 真空注入エポキシ樹脂 | 湿気、塵、腐食に対する耐性が向上します |
| 繋がり | 防水ケーブルグランド | 要求の厳しい環境での出力接続の保護に役立ちます |
| アプリケーション | 計測、監視、保護、改造 | 多様な低圧配電プロジェクトに最適 |
購入者は、注文する前に、必要な変換比、開口寸法、導体タイプ、精度クラス、設置環境、二次出力要件を確認する必要があります。プロジェクトの要件に応じて、カスタマイズされた非標準仕様についてもご相談いただけます。
変圧器はどのように設置されますか?
開閉設計は、現場での設置をより簡単にすることを目的としています。一般的なインストール手順には次の手順が含まれます。
- 側面の固定ネジを緩め、変圧器のハウジングを開きます。
- ケーブルまたはバスバーを開口部の中心に通します。
- 導体が適切に中心にあり、ハウジングに干渉しないことを確認してください。
- 上部と下部を閉じ、固定ネジをしっかりと締めてください。
- 透明の端子カバーを開け、極性表示に従って二次側配線を接続してください。
- 試運転前に、機械的閉鎖、配線、絶縁、および測定信号を検査してください。
安全上の重要な点の 1 つは、一次導体が通電されている間は CT 二次回路を開いたままにしないことです。オープン二次側は危険な電圧を生成する可能性があります。したがって、資格のある電気専門家は、設置、テスト、メンテナンスの際に、製造元の指示と該当する電気安全要件に従う必要があります。
変圧器はどこで使用できますか?
スプリットコアの設置と環境保護の組み合わせにより、CTHW6 は幅広い低電圧電気監視アプリケーションに適しています。
産業用電力の監視
生産ライン、ポンプ、ファン、コンプレッサー、工作機械、その他の電気負荷は、電流測定を通じて監視できます。このデータは、設備の稼働分析やエネルギー管理をサポートします。
商業および建築物流通
オフィスビル、複合商業施設、病院、データセンターには、監視が必要な複数の分岐回路が含まれることがよくあります。分割コア変圧器により、既存の配電システムへのアップグレードが簡素化されます。
スマートな配電
変圧器は、多機能電力計、インテリジェント監視端末、その他の電気監視機器と統合して、電流データの収集と遠隔監視をサポートできます。
再生可能エネルギーとEVインフラ
太陽光発電グリッドに接続されたキャビネット、エネルギー貯蔵システム、および EV 充電インフラストラクチャでは、動作の監視と保護のために電流検出が必要になる場合があります。実際の回路に合わせて適切なCT比や機械寸法を選定してください。
配電システムの改修
老朽化した電気設備は特に関連のある用途です。エンジニアは、配電キャビネット全体を再設計する代わりに、適切な分割コア構成を使用して、選択した回路に電流監視を追加できます。
購入者は選択する前に何を考慮する必要がありますか?
変流器の選択は、単に外観に基づいてモデルを選択するのではなく、ターゲット回路の電気的および機械的要件から始める必要があります。ご購入前に以下の点をご確認ください。
- 一次電流:回路の通常電流と最大電流を確認してください。
- 流動比率：CT 比をメーター、監視装置、または保護システムに合わせてください。
- 開口サイズ:ケーブルまたはバスバーが干渉せずに開口部を通過できることを確認してください。
- 導体構成:設置に円形ケーブルと角形バスバーのどちらが使用されているかを確認してください。
- 精度要件:プロジェクトに標準的な計測精度が必要か、それともより特殊な計測仕様が必要かを判断します。
- 環境条件:屋外での暴露、湿気、粉塵、温度、振動、化学汚染の可能性を考慮してください。
- 二次接続:接続機器の端子構成と極性要件を確認してください。
- 設置スペース：分割コア ハウジングを開いてロックするために十分な隙間があることを確認します。
信頼できるサプライヤーは、これらのパラメータに基づいてモデル選択の支援を提供できる必要があります。これは、さまざまなケーブル サイズや回路定格を含む改造プロジェクトに特に役立ちます。
実際のレトロフィットアプリケーションでは何が表示されますか?
東莞の精密ハードウェアと射出成形工場を含む文書化された改修プロジェクトは、スプリットコア変流器の実用的な価値を示しています。この施設には、射出成形、スタンピング、金型加工、冷却、昇降、照明、その他の負荷に対応する 86 の低電圧配電回路が含まれていました。
既存のシステムには、分岐回路の残留電流を適切に監視する機能がありませんでした。従来の改造方法では、大規模な導体の変更と生産の停止が必要でした。したがって、このプロジェクトでは、導体の寸法に従って選択された開閉可能な分割コア変圧器が使用されました。
ジュンレイ電気 が公開したプロジェクト情報によると、86 台すべての設置と試運転が 5 日間で完了しました。その後、このシステムは分岐レベルの残留電流監視を提供し、異常な回路をより迅速に特定できるようになりました。このプロジェクトでは、改修後はトラブルシューティング時間が平均 3.5 時間から 20 分未満に短縮されたことも報告しました。
この例は、変流器の価値はその測定機能に限定されないという、電気改修計画における重要な原則を示しています。設置方法、耐環境性、監視機器との互換性、保守性はすべて、ディストリビューションのアップグレードの全体的な有効性に影響を与える可能性があります。
追加の製品情報については、購入者は Cthw6 屋外防水変流器製品ページを確認し、さまざまな電気監視要件に対応する Junray Electrical の計器用変圧器の製品群を調べることができます。
よくある質問
CTHW6 スプリットコア変流器の主な利点は何ですか?
設置上の主な利点は、開閉構造であるため、導体を切断することなく既存のケーブルまたはバスバーの周囲に変圧器を配置できることです。これは、低電圧配電の改造やモニタリング プロジェクトに役立ちます。
CTHW6は屋外で使用できますか?
はい。この製品は屋外向けのアプリケーション向けに設計されており、絶縁エンジニアリング プラスチック ハウジング、エポキシ カプセル化、および防水ケーブル接続が組み込まれています。特に湿気の多い環境では、配線端子に追加のシーリングを推奨する場合があります。
CTHW6 はどの精度クラスをサポートしていますか?
公開されている製品情報では、計量精度はクラス 0.5/0.5S と規定されています。正確な仕様は、購入前に対象のメーターおよび電気監視システムの要件と照らし合わせて確認する必要があります。
既存のケーブルを切断せずに監視できますか?
分割コア構造は、既存のケーブルまたはバスバーの周囲に設置するように特別に設計されており、導体を切断する必要がありません。ただし、通電中の電気作業は、該当する安全手順に従って有資格者のみが実行する必要があります。
CTHW6モデルを選択する際に必要な情報は何ですか?
重要な選択情報には、一次電流、必要な電流比、導体の種類、ケーブルまたはバスバーの寸法、開口サイズ、精度要件、設置環境、および二次接続要件が含まれます。
ジュンレイ電気 はカスタマイズを提供しますか?
はい。 Junray Electrical は、非標準仕様は設置寸法とパラメータ要件に応じてカスタマイズできると述べています。同社の技術チームは、モデル選択のガイダンスやアフターセールスの技術サポートも提供します。
結論
適切に設計された変流器は、既存の低電圧配電システムの最新化をサポートしながら、電気監視をより実用的にすることができます。 CTHW6 は、分割コア構造、クラス 0.5/0.5S 精度仕様、絶縁難燃ハウジング、エポキシ封止、防水接続設計を備えており、設置の柔軟性と信頼性の高い電流取得が重要な用途に適しています。配電改修、エネルギー監視プロジェクト、または屋外電気監視アプリケーションを計画している場合は、お問い合わせジュンレイ電気 に電流定格、導体寸法、精度要件、アプリケーション条件を記入して、モデルの選択と適切なカスタマイズされたソリューションについて話し合ってください。
