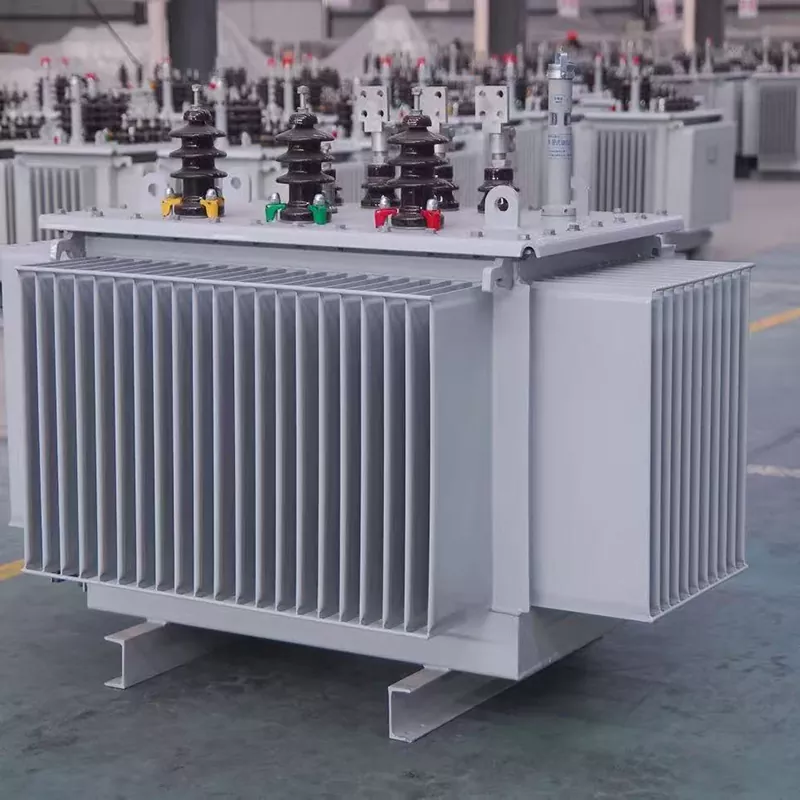

Junray Electrical 油入配電変圧器 — 定格容量 100 kVA ～ 10,000 kVA、高電圧 10 kV または 35 kV、低電圧 0.4 kV。波形密閉オイルタンク (漏れ防止、メンテナンスフリー)、高品質ケイ素鋼コア (旧モデルより損失が 15% 低い)、オフロードまたはオンロードでのタップ交換、およびカスタマイズ可能な銅またはアルミニウム巻線が特徴です。大規模工場、屋外変電所、大規模太陽光発電所、主要インフラプロジェクトなどの屋外設置向けに設計されています。容量、電圧、インピーダンス電圧、タップ変更方法、巻線材質はすべて、特定のプロジェクト要件に合わせてカスタマイズできます。
100 kVA ～ 10,000 kVA という非常に広い負荷容量範囲を誇るこの変圧器は、大規模工場や主要な変電所の主配電システムで見られるような大規模な負荷需要を満たすのに最適です。乾式変圧器では対応できない大容量要件にシームレスに対応します。
乾式変圧器と比較してコストが低いこのソリューションは、大規模な配電プロジェクトの設備コストを大幅に節約します。乾式ユニットを購入するような高額な費用を負担する必要はありません。油入変圧器だけで十分なので、プロジェクト全体のコストが大幅に削減されます。
耐候性に優れているため、日光や雨を気にすることなく屋外に直接設置できます。波形タンクの設計には、油漏れを防止し、汚染を防ぐ密閉構造が組み込まれているため、油入配電変圧器は過酷な屋外環境に耐えられるように完全に適合しており、専用の屋内配電室を建設する必要がありません。
高品質のケイ素鋼コアを使用したトランスは、電力損失が極めて低くなります。これにより、長期間の運用を通じて電気代が大幅に節約され、特に旧世代の油入変圧器と比較して電力損失が 15% 削減されるなど、大幅な省エネ効果が得られます。
故障率が低いことを特徴とする油入配電変圧器は、高度に成熟した技術と安定した動作性能の恩恵を受けています。配電業界で何十年にもわたって利用されてきた実績のあるソリューションとして、メンテナンスが容易で、大規模な屋外配電アプリケーションに最適です。
|
定格容量 |
100KVA~10000KVAカスタマイズ可能 |
|
定格電圧 |
高電圧: 10 kV/35 KV。低電圧：0.4kV |
|
インピーダンス電圧 |
4%～8% カスタマイズ可能 |
|
電圧調整方法 |
オフロードタップ変更 / オンロードタップ変更 |
|
変圧器巻線材料 |
銅/アルミニウムのカスタマイズ可能 |
規格と準拠: この製品は、油入配電変圧器に適用される国家規格に厳密に準拠して製造されています。すべての品質管理手順と工場でのテスト方法は、この製品カテゴリの標準要件に従っています。詳細なテストレポートとコンプライアンス文書は、ご要望に応じて入手可能です。
1. 波形密閉オイルタンク: 波形密閉タンクの設計により、オイル漏れを防ぎ、メンテナンスが不要で、外部オイルコンサバレーターも不要です。
2. 絶縁油冷却方式：絶縁油冷却方式により強力な放熱能力を発揮し、大容量負荷に対応します。
3. オフサーキットタップチェンジャー：系統電圧の変動に基づいて変圧比を調整できるオフサーキットタップチェンジャーを装備し、さまざまな電圧レベルへの互換性を確保します。
4.低損失鉄心：エネルギー損失を最小限に抑える高品質ケイ素鋼心で構成されており、エネルギー効率と節電を促進します。
5. 屋外保護構造: 屋外での使用のために設計された特殊な保護エンクロージャを備えており、過酷な外部環境に耐えられるよう汚染や湿気に対する堅牢な耐性を備えています。
大規模工場: 大規模産業プラント向けの屋外配電および大容量負荷。
屋外変電所: 屋外変電所および大容量配電施設。
大規模太陽光発電システム：大規模太陽光発電所用の屋外変圧器。
主要なインフラストラクチャ: 主要なインフラストラクチャ プロジェクト向けの屋外配電。
当社は、特定のプロジェクト要件に合わせて、この油入配電変圧器の柔軟なカスタマイズをサポートしています。
定格容量：100kVA～10,000kVAの範囲で調整可能
定格電圧: 高電圧 10 kV または 35 kV。低圧0.4kV
インピーダンス電圧: 4% ～ 8% の範囲でカスタマイズ可能
電圧調整方法: オフロードタップ変更またはオンロードタップ変更
巻線材質：銅またはアルミニウム
特定のプロジェクト要件について話し合うには、負荷プロファイル、設置条件、希望納期を添えて当社の営業チームにお問い合わせください。
Junray Electrical は、複数の国際および国内認証に裏付けられた包括的な品質管理フレームワークに基づいて運営されています。当社の油入配電変圧器シリーズでは、日常的な品質管理だけでなく、要求の厳しい屋外配電用途における長期信頼性を確保するための変圧器固有の厳格なテストにも重点を置いています。
ISO 9001 – 原材料の検査から完成品のテストまで、生産プロセス全体をカバーする認定品質管理システムで、すべての変圧器ユニットにわたるトレーサビリティと一貫性を保証します。
CE – 製品は EU の安全、健康、環境保護の必須要件に準拠しており、欧州プロジェクトのスムーズな通関と市場アクセスを促進します。
CCC – 中国強制認証。中国国内市場で販売および設置される電気機器に必須です。
CQC – 中国品質認証。当社の変圧器が配電機器の国家性能および安全基準を満たしていることを検証します。
CNAS – 当社の社内試験ラボは CNAS 認定を受けており、校正済みの機器を使用して無負荷損失、負荷損失、インピーダンス電圧、耐電圧試験などの規格に準拠した変圧器試験を実施できる当社の能力を検証しています。
定期的な工場検査に加えて、各油入配電変圧器は、該当する国内および国際規格に従って次の特殊な試験を受けます。
無負荷損失および負荷損失の測定 – エネルギー効率性能を検証し、旧世代モデルと比較して損失が 15% 削減されていることを確認します。
短絡インピーダンステスト - インピーダンス電圧が保証された 4% ～ 8% の範囲内にあることを確認します。
電源周波数耐電圧テスト – 10kV/35kV システムの絶縁完全性と絶縁耐力を検証します。
雷インパルス試験 (リクエストに応じて) – 屋外設置のサージ耐性を検証します。
密閉テスト – 波形オイルタンクの完全性を確認し、圧力下でのオイル漏れがないことを保証します。
油品質テスト – 絶縁油が絶縁耐力と水分含有量の仕様を満たしていることを確認します。
巻数比テストとベクトルグループ検証 – 正しい変圧器比と位相関係を確認します。
部分放電テスト (ご要望に応じて) – 超低部分放電レベルを必要とする用途向け。
1.質問: 油入配電変圧器と乾式変圧器の違いは何ですか?
回答: 油入変圧器の容量は 100kva ～ 10,000kva に達し、非常に大きな負荷のニーズを満たすことができます。ただし、乾式変圧器の容量には限界があります。同時に、油入変圧器は乾式変圧器よりも安価で、屋内配電室を必要とせずに屋外に直接設置できるため、大規模な屋外の大容量配電シナリオにより適しています。
2. 質問: この製品は屋外で直接使用できますか?
回答: 密閉性の高い波形密閉オイルタンク設計を採用しています。油漏れや汚染を効果的に防止できます。屋外専用の保護構造と組み合わせることで、湿気を防ぎ、日光、雨、その他の要素に耐えることができます。追加の保護設備は必要ありません。過酷な屋外環境に最適で、屋内に配電室を別途設ける必要がありません。
3. 質問: 油入変圧器の容量と電圧はカスタマイズできますか?
回答：油入配電変圧器の定格容量は100KVA～10,000KVA、定格電圧は高圧10kV/35kV、低圧0.4kVまで対応しています。同時に、インピーダンス電圧、電圧調整方法、巻線材質もすべてカスタマイズ可能です。大規模な工場や屋外変電所などのさまざまなシナリオの屋外配電要件に応じて、大容量の屋外配電ニーズに正確に応えるために特定の機器をカスタマイズできます。
4. 質問: この製品の低損失の利点は具体的にどこにありますか?
回答：当社では、旧油入変圧器に比べ損失率が15％低い高品質珪素鋼板コアを使用しております。省エネ効果は抜群です。長期間の動作下では、電気エネルギーの損失を大幅に削減できます。節約される具体的な電力量は、実際の容量と動作時間によって異なります。容量が大きくなり、稼働時間が長ければ長いほど、より多くの電力が節約されるため、大規模な配電プロジェクトの長期的な運営および保守コストの節約に役立ちます。
当社は専門メーカーとして、海外のお客様への適切な製品選定、設置準備、日常運用などをサポートする技術指導を行っております。当社のチームは、設置および試運転中にリモート サポートを提供します。スペアパーツは迅速な発送が可能です。技術的なお問い合わせについては、通常、弊社チームが 24 時間以内に返答いたします。
このプロジェクトは、工業団地内の中小企業製造企業向けに新たな外部配電システムを構築するものです。この施設の主な負荷は、スタンピングマシン、旋盤、エアコンプレッサー、ファン、ポンプなどの標準的な産業用誘導機器で構成されており、頻繁な起動/停止サイクル、昼間の集中負荷、夜間の軽負荷運転が特徴です。配電変圧器は専用の屋外プラットフォームに設置されているため、十分なスペースがあり、優れた換気が可能で、屋内の密閉エリアに伴う防火上の制限から解放されます。
屋外設置、コスト効率の要件、効果的な放熱の必要性、および大幅な負荷変動を考慮して、このプロジェクトでは乾式ユニットではなく S13-M 密閉型油入電源変圧器を使用します。この変圧器1台で動力、照明、生産設備など施設全体の主電源となり、長期安定した運転電源を確保します。
油入変圧器に対する屋外スペースの適合性: 屋外変圧器プラットフォームは十分なスペースと良好な換気を提供し、屋内設置に適用される厳格な防火上の制約がなく設置基準に準拠しています。
コスト管理: 同じ容量の場合、油入変圧器は乾式変圧器よりも大幅に安価であり、企業のインフラ投資を大幅に削減します。
高い放熱要件: 産業用機器が集中し、日中の負荷が大きく、温度が急激に上昇する場合、油入変圧器の自冷油循環システムは乾式ユニットよりも優れた性能を発揮し、連続的な高負荷運転に最適です。
堅牢な過負荷およびサージ耐性: 工場の機械は起動時と停止時に重大なサージ負荷を生成します。油入変圧器は優れた短絡耐性と過負荷耐性を備えているため、変動する産業用負荷に最適です。
シンプルで成熟したメンテナンス: 油入変圧器はシンプルな構造を備えているため、故障診断と修理が簡単で、標準のスペアパーツを使用できるため、施設の日常メンテナンス機能に最適です。機器構成
計算された総負荷に基づいて、S13-M-800kVA 10kV/0.4kV 密閉型エネルギー効率の高い油入変圧器が屋外プラットフォームに設置されます。オイルコンサバレーターのない密封された波形タンク設計が特徴で、全天候型の屋外操作に適しています。
型式：S13-M-800kVA 全密閉油入電源変圧器
定格電圧：10±2×2.5% / 0.4kV
冷却方式：油浸自己冷却（ONAN）
芯材：高透磁率珪素鋼板、低損失、エネルギー効率の高い構造
構造の特徴：完全密閉型波形オイルタンク。メンテナンスフリー。酸化や湿気に強い。安定した絶縁性能
保護構成：高電圧ドロップアウトヒューズ、避雷器、低圧メインスイッチ、接地保護
設置方法: 屋外のスチール製プラットフォーム上の頭上設置。避雷、接地、安全柵が含まれます
超低損失・高エネルギー効率：S13省エネ構造を採用。無負荷損失と負荷損失は古い S11 および S9 モデルよりも大幅に低いため、長期的な電気コストの大幅な節約につながります。
優れた屋外適応性：完全密閉構造により、空気、雨、塵から遮断されます。結露や酸化に強い。夏の高温と冬の低温の両方での屋外での操作に適しています。
優れた放熱性：変圧器油循環による均一な放熱により、重負荷時でも安定した温度上昇を実現し、乾式変圧器にありがちな高温負荷制限の問題を回避します。
高い耐衝撃性と耐短絡性：産業用モータの頻繁な起動・停止による衝撃負荷に対しても安定した動作を実現。過熱やトリップに強い。
明確なコストパフォーマンスの利点: 設備コストが低く、設置が簡単で、複雑な消火設備が不要なため、工場の配電インフラのコストが大幅に削減されます。
安定した準拠した電源品質: 試運転後の電圧偏差と三相バランスは産業用電源規格を完全に満たしており、ワークショップ機器のスムーズな動作を保証します。
ピーク負荷下でも異常なし: 日中の全負荷生産中、変圧器油の温度と温度上昇は正常のままです。過負荷や異常加熱は発生しません。
エネルギーと損失の大幅な削減: 低損失コア設計により変圧器損失が大幅に削減され、企業の毎月の基本電気料金と損失関連コストが効果的に削減されます。
屋外での無故障動作: 完全密閉構造により、水の浸入、湿気、腐食のリスクが排除され、年間を通じて全天候で安定した動作が保証されます。便利で低コストのO&M: この装置は成熟した設計と低い故障率を特徴としています。日常のメンテナンスは目視検査とオイルレベルとアースの確認のみで済み、作業負担が最小限に抑えられます。
油入変圧器 (S13-M シリーズ) は、工業プラント、地方の配電エリア、外部送電網変電所、およびオープンサイト設置における配電プロジェクトに最適です。乾式変圧器と比較して、優れた放熱性、高い過負荷および衝撃耐性、低コスト、優れたエネルギー効率、メンテナンスの容易さなどの利点があります。これらは、大幅な負荷変動または重負荷を特徴とする屋外設置および産業用途に特に適しており、外部送電網プロジェクト向けの最も成熟したコスト効率の高い変圧器ソリューションを表します。
