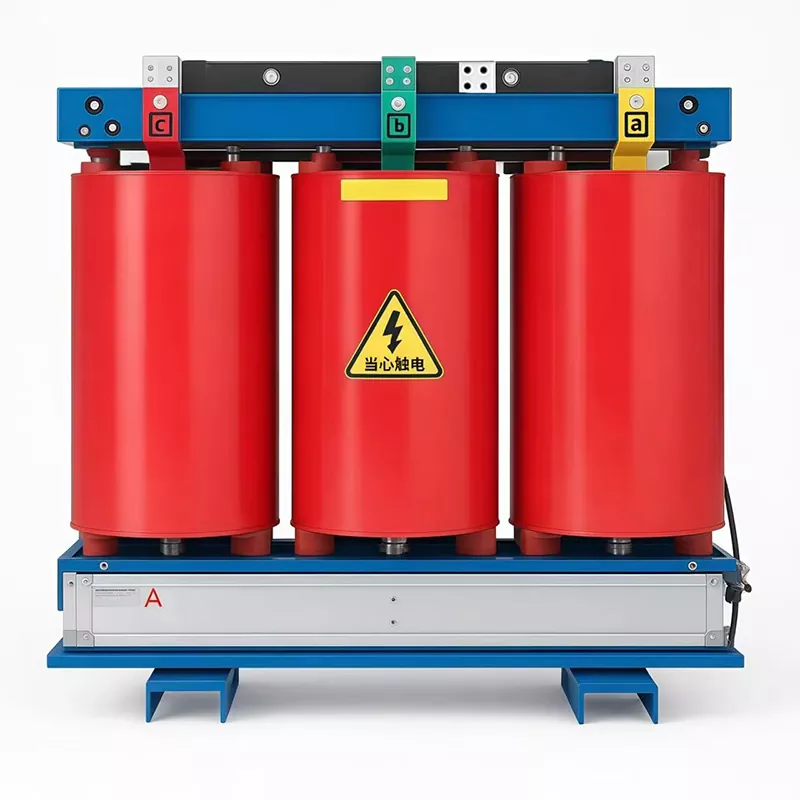

Junray Electrical 乾式変圧器は、火災安全性、メンテナンス不要の動作、低ノイズが重要な要件である屋内配電用途向けに特別に設計された鋳造樹脂製のオイルフリー電源変圧器です。定格容量は100kVA～3150kVAで、高圧10kV、低圧0.4kVです。エポキシ樹脂でカプセル化された巻線、クラス F 絶縁、インテリジェントな温度制御システムを備えており、優れた耐火性、湿気保護、短絡耐性を備えています。標準の油入変圧器より損失が約10%低いため、長期運転において大幅な省エネを実現します。スペースが限られており、防火規制が厳しいショッピングモール、病院、オフィスビル、データセンター、地下配送室に適しています。
防火安全性：屋内用に設計されており、絶縁油を使用していないため、優れた耐火性を備えています。屋内の配電室に直接設置できるため、耐火性の専用変電室を別途建設する必要がありません。そのため、ショッピング モール、オフィス ビル、病院など、油漏れとその後の火災のリスクが最大の懸念事項となる、厳しい防火要件を持つ屋内環境に最適です。
メンテナンスフリー：定期的な油交換や品質検査が必要な油入変圧器と異なり、完全メンテナンスフリーです。これにより、長期的なメンテナンスコストが大幅に削減され、定期的なメンテナンスへのアクセスが困難または不便な場所にとって理想的な選択肢となります。
低損失: エネルギー効率の高い動作: 高品質のケイ素鋼コアを使用したこの変圧器は、電力損失が非常に低く、標準の油入変圧器よりも約 10% 低くなります。長期的には、これは大幅な電力節約につながり、エネルギー効率に大きなメリットがもたらされます。
高信頼性: 低い故障率: エポキシ樹脂で封止された巻線を特徴とするこのユニットは、優れた絶縁特性と湿気や汚染物質に対する優れた耐性を提供します。これにより、非常に安定した動作と、油入変圧器に比べて約 30% 低い故障率が極めて低く、屋内用途に最適なソリューションとなります。
|
定格容量 |
100KVA～3150KVA |
|
定格電圧 |
高電圧: 10 kV;低電圧：0.4kV |
|
インピーダンス電圧 |
4~6% |
|
絶縁耐熱クラス |
F |
|
変圧器巻線材料 |
銅/アルミニウムのカスタマイズ可能 |
1. エポキシ樹脂キャスト巻線: 巻線はエポキシ樹脂でカプセル化されており、優れた絶縁性、湿気や汚染物質に対する耐性、および火災安全性の向上を実現します。
2. 空冷方式：空冷機構を採用しており、絶縁油不要、メンテナンスフリー、火災安全性にも優れています。
3. インテリジェント温度制御システム: 巻線温度を自動的に監視するインテリジェント システム。乾式変圧器は過熱時に警報を発し、運転の安全性を確保します。
4. 標準化された設置: 標準化された設置向けに設計されており、屋内配電室内に直接配置できるため、最大限の利便性が得られます。
ショッピング モールの配電: ショッピング モールの屋内配電には、厳しい火災安全基準が必要です。
病院の配電: 病院の屋内配電には、厳しい火災安全基準が必要です。
オフィスビルの配電: オフィスビルの屋内配電には、厳しい火災安全基準が必要です。
工場配電: 工場向け屋内配電はメンテナンス不要です。
このプロジェクトは、ショッピングモール、高層オフィスタワー、地下駐車場、映画館、補助飲食施設からなる大規模都市複合施設に、新たな地下配電室を建設するものです。 「レベル 1」の電力負荷要件を持つ高占有エリアに分類されている配電室は、建物の地下階にあります。従来の油入変圧器を使用する当初の計画では、油漏れの可能性、火災の危険性、設置面積の広さ、操作とメンテナンスの複雑さ、過度の騒音などの問題が発生し、地下構造物の防火規制や環境規制を満たしていませんでした。代わりに、このプロジェクトでは、SCB13 エポキシ樹脂キャスト乾式変圧器を一次配電ユニットとして利用します。これらの変圧器は、商業施設全体に一般電力、照明、セントラル空調、防火システムなどの日常業務に電力を供給し、24 時間安全で中断のない運用を保証します。
地下の密閉空間には非常に厳しい防火要件が定められています。油入変圧器は油火災や漏電による汚染の危険性があり、民間防空および火災安全の受け入れ基準を満たしていません。
高密度エリアでは、低騒音と環境コンプライアンスが求められます。油入変圧器は騒音や臭気が大きく、クレームにつながりやすいです。
夏季の空調負荷は集中し、変動しやすいため、温度上昇の高いリスクが生じます。このシステムには、堅牢な過負荷容量と正確な温度監視が必要です。
地下スペースは限られているため、屋内床に直接設置でき、定期的な現場検査やメンテナンスが不要なコンパクトな変圧器ユニットが必要です。
電源全体として高い信頼性が必要です。メンテナンスのための長時間の停止は容認できず、システムには安全保護と短絡耐性が備わっていなければなりません。
型式：SCB13-1600kVA 10kV/0.4kV キャスト樹脂乾式変圧器
数量: 4 ユニット;相互バックアップ機能により個別に運用可能
構造: フルキャストエポキシ樹脂絶縁;温度監視、軸流ファン冷却、IP30 保護筐体を装備
主なパラメータ: 定格電圧 10±2×2.5%/0.4kV。インピーダンス電圧 6%;クラスF絶縁。統合された温度監視、過熱アラーム、および過熱トリップ保護
設置場所：地下専用配電室（B1階）屋内床に直接設置。耐火性オイルピットが不要
付属機能：インテリジェント温度コントローラー、ファン冷却システム、動作音を最小限に抑える振動・騒音低減対策
耐火性および防爆性、地下環境に最適: 難燃性エポキシ樹脂絶縁によるオイルフリー設計により、火災や漏電のリスクが排除されます。火災安全規制に準拠しており、密閉された地下空間での長期運用に最適です。
低騒音・低損失：SCB13シリーズ。騒音低減を統合した高効率、省エネのコア構造により、動作音が大幅に低減され、ショッピングモールの運営やオフィス環境に影響を与えません。
メンテナンスフリーで操作が簡単: 定期的なオイルのろ過、交換、サンプリングの必要がなくなります。定期的な目視検査と温度検査のみが必要なため、O&M コストが大幅に削減されます。
高い短絡耐性と安定した動作: システムの短絡衝撃に耐えられる高い機械的強度を備えた一体鋳造構造が特徴です。インテリジェントな温度制御は巻線温度をリアルタイムで監視し、過熱による故障を防ぎます。
コンパクトな設置面積と柔軟なレイアウト: オイルピットや複雑な消火システムが不要なため、地下配電室の土木スペースを節約できます。
年間を通して、油漏れ、火災、絶縁不良は発生しませんでした。火災安全および配電受入検査に合格し、地下配電室の安全かつ準拠した運用を保証します。
騒音制御は基準を満たしました。ショッピングモールの環境は変圧器の騒音によって損なわれることはなく、住民からの苦情もありませんでした。
夏の空調負荷ピーク時にも安定した運転を実現。温度制御システムは、過熱トリップすることなく効果的に熱を放散し、電圧品質は安定した状態を維持し、セントラル空調、エレベーター、防火設備の信頼性の高い動作を保証しました。
古い変圧器と比較して全体的な損失が大幅に減少し、長期稼働時の大幅なエネルギー節約につながりました。
便利なトラブルシューティングとメンテナンス: 温度と巻線の状態を迅速にチェックでき、メンテナンスサイクルが短いため、複合施設の動作に中断のない電力供給が保証されます。
エポキシ樹脂キャスト乾式変圧器は、地下構造物、商業施設、病院、学校、データセンター、高層住宅など交通量の多いエリアの屋内配電に最適です。オイルフリーの防火安全性、低騒音、エネルギー効率、コンパクトな設置面積、高い信頼性などの機能を備え、屋内配電に関連する防火リスクとO&Mの課題を効果的に解決し、同時に都市のグリーンビルディングと防火規定の要件を満たします。
Junray Electrical は、乾式変圧器の製造において国家規格を厳格に遵守しています。各ユニットは、安定した安全な動作を保証するために、厳格な耐電圧、損失、および温度管理テストを受けています。当社は容量と電圧の両方のカスタマイズ オプションを提供しており、屋内配電要件に合わせて専用の乾式変圧器をカスタマイズできるため、お客様のニーズに完璧に適合します。
Junray Electrical は、包括的な品質保証システムを備えた認定メーカーです。当社の主な認定には次のものが含まれます。
ISO 9001 – 国際的な品質管理システム認証であり、一貫した製品品質と継続的な改善を保証します。
CE – 欧州の健康、安全、環境保護基準に準拠しており、当社の製品が EU 市場に参入できるようになります。
CCC – 中国市場で販売される電気製品に必須の中国強制認証。
CQC – 中国品質認証。電気の安全性と性能に関する国家規格への準拠を証明します。
CNAS – 社内のテストおよび校正能力を検証する、適合性評価のための中国国家認定サービス。
すべての乾式変圧器は、これらの認証の適用基準に従って製造およびテストされ、信頼性の高い性能、一貫した品質、およびスムーズなプロジェクトの受け入れを保証します。
A： 乾式変圧器は空冷のエポキシ樹脂封入巻線を使用しており、絶縁油は含まれておりません。耐火性があり、メンテナンス不要で、屋内設置に適しています。油入変圧器は冷却に絶縁油を使用しており、定期的な油交換が必要なため、屋外用途に適しています。乾式変圧器は、ショッピングモール、病院、オフィスビルなど、厳しい防火要件が求められる屋内環境に最適です。
A: はい。絶縁油を含まず、難燃性エポキシ樹脂絶縁のため、油漏れによる火災の心配がありません。専用の耐火変電室を必要とせず、屋内配電室に直接設置できるため、貴重な建物スペースを節約できます。
A: 変圧器には、巻線の温度をリアルタイムで監視するインテリジェントな温度制御システムが装備されています。過熱が発生した場合、システムはアラームをトリガーし、ユニットを自動的にトリップして損傷を防止し、安全で信頼性の高い動作を保証します。
A: はい。定期的な油品質検査、油ろ過、油交換が必要な油入変圧器とは異なり、乾式変圧器はそのようなメンテナンスが不要です。定期的な目視検査と温度監視のみが必要なため、長期的な運用コストとメンテナンスコストが大幅に削減されます。
A: はい。当社は、お客様の特定の屋内配電要件に合わせて、定格容量 (100 kVA ～ 3150 kVA)、高電圧 (10 kV)、低電圧 (0.4 kV)、インピーダンス電圧 (4 ～ 6%)、巻線材質 (銅またはアルミニウム)、および筐体保護定格 (IP20、IP30、IP40) のカスタマイズをサポートします。
