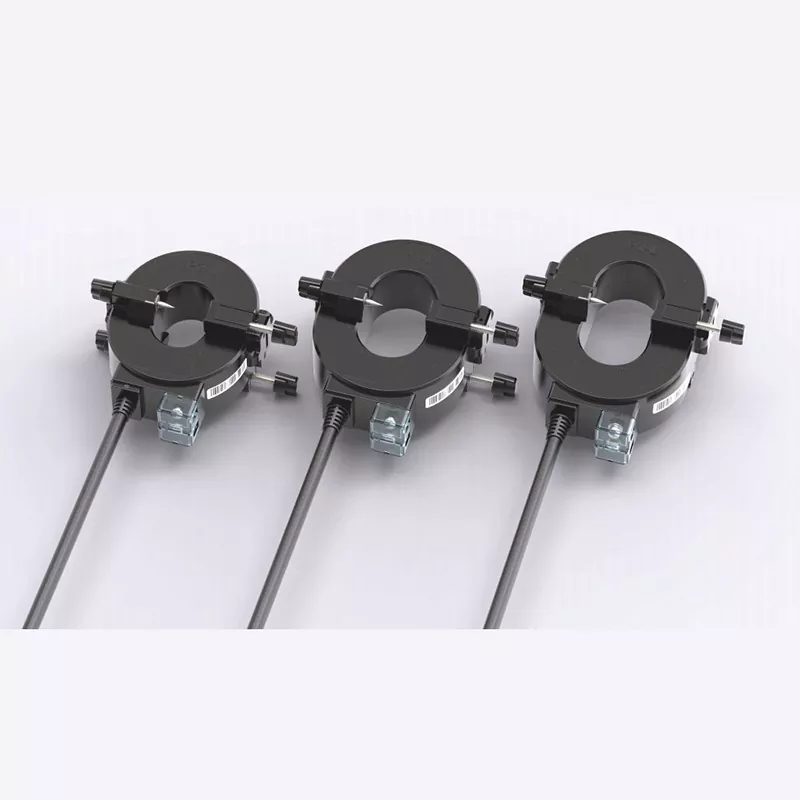

CTHW9 屋外用防水変流器は、特に屋外暴露、改造の制限、連続運転が大きな懸念事項となる低電圧配電システムにおける信頼性の高い電流取得を目的として設計されています。中国の専門メーカーおよびサプライヤーとして、ジュンレイ電気は、ケーブルの分解やシステムのシャットダウンを必要とせずに正確なモニタリングをサポートする、分割コア構造、対称二重ネジロック機構、高透磁率シリコン鋼コア、および IP65 保護を備えた CTHW9 シリーズを開発しています。
インテリジェントな電力管理に対する需要の高まりにより、産業施設、商業ビル、屋外配電ボックス、スマート電力ネットワークでは信頼性の高い電流測定が不可欠になっています。従来の変流器は、既存のケーブルを切断できない場合、または機器が継続的に動作する場合、設置が困難になることがあります。
CTHW9屋外防水変流器は、クランプオン設置構造と耐候性構造によりこれらの課題に対処します。複数の開口オプションにより、さまざまな直径の低電圧ケーブルがサポートされ、高透磁率の結晶配向ケイ素鋼コアにより、安定した電流取得が可能になります。構成に応じて、変圧器はクラス 0.5 またはクラス 1 の精度で計測アプリケーションをサポートしたり、ゼロシーケンス残留電流検出用にカスタマイズしたりできます。
一般に CT と呼ばれる変流器は、一次導体を流れる電流を、メーター、監視システム、保護装置、インテリジェントな電力管理プラットフォームで使用できる測定可能な二次信号に変換します。
のCTHW9 屋外用防水変流器は、低電圧ケーブルの監視および改造用途向けに特別に開発されました。ケーブルの取り外しや大幅な変更が必要な従来のスルーホール CT とは異なり、分割コア構造により、デバイスを開いて既存のケーブルの周囲に配置し、しっかりと閉じることができます。
このため、電気インフラストラクチャを稼働し続ける必要がある場合に特に価値があります。したがって、工業生産ライン、商業施設、物流センター、および屋外配送システムは、大幅に少ない中断で追加の電流監視ポイントを導入できます。
ジュンレイ電気 の製品情報によると、CTHW9 シリーズは、低電圧配電計測、エネルギー消費監視、残留電流保護、火災安全電力監視、インテリジェント配電システムなどのアプリケーション向けに設計されています。
CTHW9 は、対称の二重ネジ ロック機構を採用しています。設置中、両側を交互に締めることができるため、変圧器のハウジング全体に機械力を均等に分散できます。
この設計により、コア界面での緊密な接触が促進され、潜在的な位置合わせの問題が軽減されます。ロックピンは、変圧器がケーブルの周りで滑ったり回転したりするのを防ぐのにも役立ちます。これは、モーター、ファン、その他の機器からの振動を受ける環境で特に役立ちます。
電気システムが異なれば使用するケーブル直径も異なるため、すべてに適合するフリーサイズの CT が実用的であることはほとんどありません。 CTHW9 シリーズは、さまざまな低電圧ケーブルに適合するさまざまな内部開口サイズを提供します。
トランスには、高透磁率かつ低磁気損失の方向性珪素鋼鉄コアを使用しています。これにより、広い線形動作範囲がサポートされ、電磁干渉が存在する可能性のある環境でも安定した測定性能を維持できます。
測定アプリケーションの場合、CTHW9 はクラス 0.5 またはクラス 1 の電流取得用に構成できます。保護重視のプロジェクトの場合、残留電流検出用のゼロシーケンス変流器としてカスタマイズすることもできます。
屋外の電気機器は、湿気、ほこり、温度変化、および長期の環境暴露に耐える必要があります。 CTHW9は、筐体に高強度難燃性エンジニアリングプラスチックを採用し、内部には真空エポキシ樹脂ポッティングを採用しています。
結果として得られた IP65 定格の構造は、粉塵の侵入や噴流に対する保護を提供し、屋外配電ボックス、産業プラント、地下共同溝、および湿気の多い電気シャフト内で変圧器が確実に動作するのに役立ちます。
CTHW9 には、インストール指向の詳細もいくつか組み込まれています。
変流器を購入するとき、電気技術者は公称電流以上のものを評価する必要があります。開口サイズ、精度、目的の機能、設置環境、二次構成はすべて、CT が特定のプロジェクトに適しているかどうかに影響します。
| アイテム | CTHW9の特徴 | 代表的なアプリケーション値 |
|---|---|---|
| 製品タイプ | 屋外用防水分割コア変流器 | 低圧ケーブル監視 |
| 電流範囲 | 約5A ～ 4000A、モデルに応じて | 小電流回路から大電流回路まで |
| 正確さ | メーター構成の場合はクラス 0.5 またはクラス 1 | エネルギーの監視と測定 |
| 芯材 | 方向性珪素鋼 | 安定した磁気性能 |
| 保護等級 | IP65 | 屋外および湿気の多い環境 |
| インストール | 分割コアクランプオン設計 | 既存システムの改修 |
| カスタマイズ | 比率、絞り、出力およびゼロシーケンスパラメータ | プロジェクト固有の要件 |
正確な電気パラメータは選択したモデルとアプリケーションによって異なるため、購入者は注文する前に必要な電流比、ケーブル外径、二次出力、精度クラス、および保護要件を確認する必要があります。
スプリットコアの設置と環境保護の組み合わせにより、CTHW9 は幅広い電力監視シナリオに適しています。
古い工場や商業ビルには、十分なサブメーターがなくても機能する配電システムがある場合があります。追加の CT を設置すると、既存のケーブルに大幅な変更を加えることなく、回路レベルの電流データを提供できます。
生産ライン、エアコンプレッサー、ユーティリティ機器、その他の大きな電気負荷を個別に監視できます。現在のデータは、エネルギー統計、負荷分析、エネルギー効率の改善をサポートできます。
ゼロシーケンス変流器として構成すると、デバイスは残留電流を検出し、漏電保護装置と連動できます。これは、電気安全監視に役立ちます。
火災安全電源回路には、信頼性の高い動作状態の監視が必要です。 CTHW9 は、関連する配電回路内の電流と残留電流を追跡するモニタリング アーキテクチャに組み込むことができます。
変流器は、デジタル電源システムの基本的な検出コンポーネントです。 CTHW9 測定信号は、電力監視プラットフォームや IoT 端末と統合して、リモート データ収集、傾向分析、早期障害検出をサポートできます。
分割コア構造は現場での設置を簡素化することを目的としていますが、電気作業は常に、該当する安全手順に従って、適切な資格を持つ担当者が実行する必要があります。
重要な安全要件の 1 つは、一次回路が通電されている間、変流器の二次回路を開放したままにしてはならないことです。誘導された高電圧は、重大な安全上の問題を引き起こす可能性があります。したがって、設置および保守の際には、適切な CT 短絡およびテスト手順に従う必要があります。
変流器サプライヤーを比較するエンジニアと調達チームは、モデルを選択する前に次の要素を確認する必要があります。
プロフェッショナル中国変流器メーカーまた、単に標準コンポーネントを提供するだけでなく、技術的な選択支援も提供できる必要があります。
杭州蕭山市のスマート物流パーク改修プロジェクトは、稼働施設におけるスプリットコア電流検出技術の価値を実証しています。この敷地には 172 の低圧配電回路があり、年間の電気料金は 320 万人民元を超えていました。コールドチェーンの運用と自動仕分けは長期間の停止に耐えられないため、従来のケーブル切断による改造方法は実用的ではありませんでした。
このプロジェクトでは、スプリットコア変流器を使用して、電力を中断することなく回路レベルの監視を確立しました。結果として得られたシステムは、ゾーン電力計算、異常負荷アラート、およびエネルギー消費分析をサポートしました。
| プロジェクト要素 | 報告された結果 |
|---|---|
| 監視ポイント | 172 の低圧回路 |
| 平均インストール時間 | 1台あたり約8分 |
| 改修コストの削減 | 約35% |
| 毎月のエネルギー節約量 | 約18,000kWh |
| 年間の電気代の削減見込み | 20万元以上 |
| 改造後の CT の整合性 | 2026年7月時点で100% |
このプロジェクトは、稼働中の施設にとって、変流器の価値は測定精度に限定されないという重要な原則を示しています。設置効率、システムの継続性、スペース適応性、環境保護、インテリジェント監視プラットフォームとの互換性はすべて、プロジェクトの総価値に影響を与える可能性があります。
電気監視装置の場合、測定エラーや絶縁の問題が下流の監視機能や保護機能に影響を与える可能性があるため、一貫した製造品質が不可欠です。
ジュンレイ電気 は、CTHW9 シリーズは出荷前に精度校正、電源周波数耐電圧テスト、絶縁性能チェックなどのテストを行っていると述べています。同社は、電流比、開口寸法、出力構成、ゼロシーケンスパラメータのカスタマイズも提供します。
この製品は、モデルの選択と販売後の技術支援に関して専門の技術チームによってサポートされており、記載されている製品保証は 1 年間です。これらの要素は、複数のプロジェクト構成用に変流器を購入するエンジニアリング請負業者や販売代理店にとって特に価値があります。
CTHW9 は、難燃性エンジニアリング プラスチック ハウジングと真空エポキシ樹脂ポッティングおよび IP65 保護等級を組み合わせています。密閉構造により、適切な屋外設置において内部コンポーネントを埃、湿気、腐食から保護します。
いいえ。その分割コア構造は、既存の低電圧ケーブルの周りをクランプするように設計されており、ケーブルの切断や長時間の停電が望ましくない場合の改造プロジェクトを大幅に簡素化できます。
選択したモデルと構成に応じて、このシリーズは約 5A ～ 4000A の範囲の電流取得アプリケーション向けに設計されています。実際の回路要件に従って正しい比率を選択する必要があります。
はい。この製品は、残留電流検出用のゼロシーケンス変流器としてカスタマイズでき、適切な漏電保護または火災安全監視装置と組み合わせることができます。
ケーブルの実際の外径を測定し、過剰なクリアランスや機械的干渉なしにケーブルが CT 内に適切に収まる開口部を選択します。プロジェクト固有の選択については、ケーブルの寸法と電流要件についてメーカーに問い合わせてください。
はい。 Junray Electrical は、電流比、開口サイズ、出力構成、およびゼロシーケンス パラメーターをプロジェクトの要件に応じてカスタマイズできると述べています。
のCTHW9 屋外用防水変流器分割コアの取り付け、対称デュアル ネジ ロック、高透磁率磁気コア技術、IP65 保護、および柔軟な構成オプションを組み合わせて、最新の低電圧電力監視の実際的な課題に対処します。ケーブルを分解せずに改修プロジェクトをサポートできるため、産業施設、商業ビル、屋外配電システム、エネルギー管理プロジェクト、スマート電源アプリケーションに特に関連性があります。
