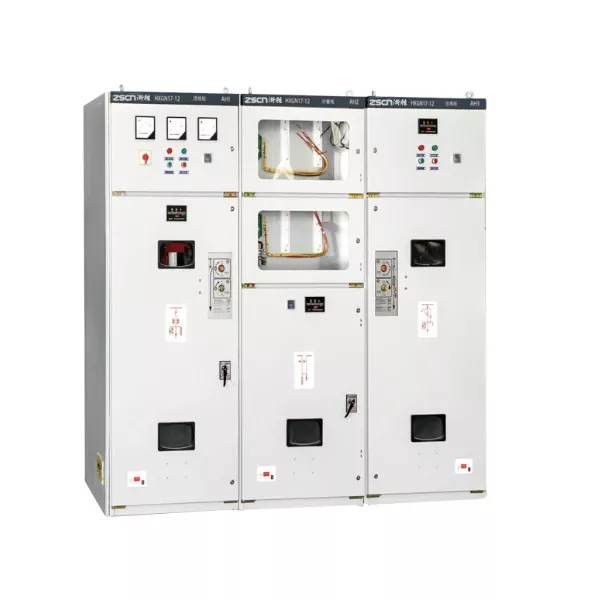

HXGN17-12 金属封入リング本体

多くの小規模な 10kV リング ネットワーク配電シナリオでは、機器の信頼性が非常に要求されます。しかし、一般的な HXGN リング ネットワーク キャビネットの性能は不十分であり、動作の安定性も低いため、このようなシナリオの電源要件を満たすことが困難です。場合によっては、リング ネットワーク キャビネットをボックス型変電所に設置する必要があります。通常のリングネットワーク筐体はサイズが大きすぎて適応性が低く、柔軟な導入ができません。 HXGN17-12 金属封入リングメインユニットは、この問題点に正確に対応します。通常の HXGN をベースに、信頼性、コンパクトさ、適応性を考慮して包括的にアップグレードされ、ハイエンドの小型 10kV リング ネットワーク配信専用のアップグレードされたソリューションとなっています。

3 つの主要なアップグレード

HXGN17-12 金属封入リングメインユニットは、通常の HXGN のアップグレードバージョンです。それぞれの利点は、スモール リング ネットワーク配電の中核要件を満たすように最適化されています。

改善された構造、より安定した信頼性の高い動作：改善されたボックス構造を採用し、通常のHXGNリングネットワークキャビネットと比較して、構造設計はより合理的で、内部コンポーネントのレイアウトが最適化され、運用リスクが軽減され、故障率が大幅に減少し、頻繁なメンテナンスが不要で、小型10kVリングネットワークシナリオの高信頼性要件に完全に適合し、長期安定動作が可能で、継続的な電力供給が保証されます。

SF6ロードスイッチ、優れたアーク消弧性能：成熟したSF6ロードスイッチを搭載しており、絶縁および消弧媒体としてSF6ガスを使用しており、アーク消弧能力は通常の真空スイッチをはるかに上回っており、遮断速度が速く、アークエネルギーが小さく、接点消耗が少なく、動作の信頼性が高く、小規模10kVリングネットワーク配電の実際のニーズをよりよく満たし、長期メンテナンスフリーの特性も備えており、その後の運用とメンテナンスのコストを削減します。

5予防インターロック保護、より安全な操作：専用の5予防インターロック装置を搭載し、「5予防」安全要件を厳格に遵守し、負荷の操作、充電部品との偶発的な接触などの誤操作を完全に防止し、保守員の個人の安全を確保するだけでなく、誤操作による機器の故障や停電を回避し、10kV高電圧動作の安全バリアを包括的に構築します。

技術仕様

アプリケーション シナリオは、さまざまなハイエンド小規模 10kV リング ネットワーク配電システムをカバーします。

高い信頼性、コンパクトなサイズ、幅広い適応性を備えた HXGN17-12 金属密閉リング メイン ユニットは、高い信頼性が要求されるさまざまな小規模 10kV リング ネットワーク配電シナリオで広く使用されています。ボックス型変電所にも柔軟に設置でき、非常に高い適応力を持っています。住宅地域の配電シナリオでは、高い信頼性要件が要求される住宅地域の 10kV リング ネットワーク配電に適しており、住民への安定した電力供給を保証します。小規模工場のシナリオでは、小規模工場の 10kV リング ネットワーク配電に適しており、生産のための安定した電力供給要件を満たします。小規模な変電所のシナリオでは、安定した動作と便利なメンテナンスを備えた小型 10kV 変電所の 10kV リング ネットワーク配電に適しています。小規模なインフラストラクチャ プロジェクトのシナリオでは、耐久性、信頼性、適応性が高く、小規模なインフラストラクチャ プロジェクトの 10kV リング ネットワーク配電に適しています。

品質保証

Junray Electrical は、中国の専門メーカー、サプライヤー、工場とし​​て、HXGN17-12 リング メイン ユニットの国家規格に厳密に従っています。各HXGN17-12金属密閉リングメインユニットは、安定した安全な動作を保証し、品質を保証するために、厳格な構造テスト、耐電圧テスト、インターロックテストを受けています。ユニットカスタマイズや機能カスタマイズも承ります。お客様の小規模 10kV リング ネットワーク配電計画に基づいて、実際のニーズに合わせて専用のキャビネットをカスタマイズできます。プロジェクトの入札であっても、エンジニアリングの受諾であっても、問題なく合格することができます。このプロセスは成熟しており、耐久性があるため、調達がより便利になり、より安心して使用できます。

プロジェクト概要

このプロジェクトには、工業団地内の中小企業 (SME) のクラスター向けの 10kV 配電システムのアップグレードと改修が含まれます。この公園は、複数の標準的な工場建物、研究開発ワークショップ、および関連するユーティリティ負荷で構成されています。電気負荷は多数の分岐回路に分散されるため、マルチセグメントのリングネットワーク電源構成が必要になります。既存の老朽化した開閉装置は、絶縁劣化、初歩的な構造設計、信頼性の高い「5 つの防止」インターロック機構の欠如、および柔軟なリングネットワーク相互接続を容易にできないという問題を抱えていました。これらの問題により、メンテナンス中に大規模な停電が発生し、供給の信頼性が低下し、企業の通常の生産業務に重大な影響を及ぼしました。

このプロジェクトでは、すべての高電圧配電開閉装置を HXGN17-12 屋内金属密閉リング メイン ユニット (RMU) に置き換えることが必要です。これらのユニットは、ボックス型変電所の 10kV 受電線、セクション相互接続、負荷分岐、および端末供給を処理します。この設定により、複数のセグメントと相互接続を特徴とする信頼性の高い配電ネットワーク構造が確立され、それによって容量拡張、メンテナンスの分離、ノンストップの電力伝送に対する公園の要件が満たされます。

改修前の課題

開閉装置の老朽化に伴う重大な安全上の危険: 古い固定タイプのキャビネットには包括的な「5 つの防止」インターロックが欠如しており、操作ミスが発生しやすくなっています。絶縁劣化と粉塵の蓄積によりトラッキングやフラッシュオーバーが発生し、雷雨の際にトリップを引き起こしました。

柔軟なリングネットワーク電源を提供できない: 既存の機器には信頼性の高い相互接続機能と区分機能が不足していました。障害によりライン全体の停止が必要となり、公園の企業に多大な生産損失をもたらしました。

回路拡張の難しさ: 古いキャビネットの構造が固定されていたため、新しい分岐回路を追加できず、パークに参入する新規企業の電力需要の増加に対応できませんでした。

煩雑なメンテナンスと運用: 独立した機能コンパートメントがないため、メンテナンスには大規模な停電が必要となり、運用上のリスクが高く、緊急修理の効率が低くなります。

低い保護評価: 工場の建物周囲の複雑な環境と高い粉塵レベルを考慮すると、標準キャビネットの防塵性と耐湿性は低く、機器の故障率が高くなります。

設備構成計画

工業団地の配電特性、特に複数の支線、リングネットワークの相互接続、頻繁な容量拡張の必要性に対処するため、このプロジェクトでは中圧配電システムに HXGN17-12 ボックス型金属密閉リング主装置 (RMU) を採用しました。これらのユニットは真空ロード ブレーク スイッチ設計を採用しており、信頼性の高いリング ネットワーク、セクショナライゼーション、および端末保護機能を提供します。主要な機器仕様

モデル: HXGN17-12 屋内高圧金属密閉リングメインユニット (RMU)

定格電圧: 12kV (10kV 配電ネットワークに適しています)

定格電流: 630A

遮断要素: 電流制限ヒューズ保護と組み合わせた真空負荷スイッチ

キャビネット構造: 金属密閉;独立したバスバーとケーブルコンパートメント。内蔵圧力リリーフチャンネル

保護等級：IP4X（防塵・防湿、複雑な産業環境に適しています）

安全機能: 包括的な「5 つの予防」機械的/電気的インターロック、活線表示、故障表示、接地インターロック

動作モード: リングネットワーク相互接続、分割電源、端末分散、二重電源バックアップをサポート

構造とアプリケーションのハイライト

強力なリングネットワーク機能と柔軟な電源: マルチセクションの「デイジーチェーン」(ハンドインハンド) ネットワークの柔軟な構成が可能です。単一セクションの障害を分離して電力の経路を変更できるため、停電の範囲を大幅に最小限に抑えることができます。

安定した真空消弧性能：強力な消弧能力、不燃性、メンテナンスフリーの動作を実現する真空ロードスイッチを採用。 SF6 開閉装置に伴うガス漏れのリスクを排除し、環境の安全性を確保します。

産業環境に適した耐久性のある構造: 高い保護等級を備えた完全密閉型金属キャビネット。工場の粉塵や温度・湿度の変化に効果的に耐え、長期にわたる絶縁安定性を確保します。

便利な容量拡張: キャビネットは柔軟に横に結合できます。工業団地内の将来の負荷増加には、システムの完全な見直しを必要とせずに、直接拡張することで対応できます。

包括的な「5つの予防」安全インターロック：負荷時のスイッチング、通電中のドアの開閉、偶発的な接地などの重大な電気事故を完全に排除し、運用およびメンテナンス中の高い安全性を確保します。

運用パフォーマンス

電源の信頼性の大幅な向上: セクションの分離と障害の再配線が可能になります。メンテナンスや障害時にラインを完全に停止する必要がなくなり、パーク内の企業の継続的な生産が保証されます。

安定した故障ゼロの動作: 真空消弧と完全密閉構造の組み合わせにより、沿面距離、フラッシュオーバー、湿気関連の故障が防止され、年間を通して異常トリップがゼロになります。

正確で信頼性の高い障害解除: ヒューズと負荷スイッチ保護の組み合わせにより、変圧器や分岐線の短絡障害を迅速に解除し、下流の機器を保護します。

安全で便利なO&M: 包括的な「5つの予防」機能と明確な構造レイアウトが特徴です。障害箇所を簡単に特定できるため、メンテナンス効率が大幅に向上し、運用リスクが大幅に軽減されます。長期的な容量拡張ニーズに対応: このキャビネットは、将来のビジネス誘致や工業団地内の負荷増加に対応できる拡張可能な構造を備えており、配電用に十分な容量が確保されています。

事例の概要

HXGN17-12 は、工業団地、産業クラスター、工場の配電室、都市配電ネットワークのアップグレード向けに特別に設計された真空タイプのリング メイン ユニット (RMU) です。 XGN15-12（SF6ガス絶縁使用）と異なり、真空アーク消火方式を採用しており、ガス漏れのリスクがなく、環境に優しくメンテナンスフリーです。 KYN28 シリーズ メタル クラッド スイッチギヤと比較して、低コスト、小型の設置面積、リング ネットワーク構成への優れた適応性を備えており、複数の回線と工業地帯のセクショニング機能を必要とする高信頼性のリング ネットワーク配信システムにとって、コスト効率の高い最適な選択肢となります。
