柔軟な絶縁コイル構造を備えているため、簡単に曲げて試験対象の導体に巻き付けることができ、既存の回路を分解したり電源を遮断したりする必要がなく（低電圧安全プロトコルに従って動作している場合）、迅速な電流サンプリングが可能になります。専用のインテグレータと組み合わせると、標準の電流または電圧信号を出力し、電力量計、波形レコーダー、オンライン監視システム、PLC などのデバイスに直接接続できます。
従来のリジッド変流器と比較して、このフレキシブルな分割コア変圧器は軽量で、適応性が高く、設置コスト効率が優れています。これは、不規則な形状のバスバー、大径ケーブル、限られたキャビネットのスペースなど、従来の変圧器を取り付けることができないシナリオに特に適しており、産業用配電、電気試験、および新エネルギー発電所のメンテナンスに推奨されるツールとなっています。
1. 柔軟で曲げやすい
コイル本体は柔軟な絶縁シースを備えており、円形ケーブル、角形バスバー、異形、大径バスラインなど、さまざまな導体に自由に曲げて巻き付けることができます。設置スペースと導体形状の制限を克服し、従来の剛性変圧器に伴う設置上の課題を解決します。
2. 開閉可能な構造
嵌合開閉設計を採用しているため、ケーブルを切断したりバスバーを分解したりする必要がありません。低電圧シナリオでは、認定電気技師がシステムの稼動中に設置できるため、改修のスケジュールが大幅に短縮され、生産停止や停電による損失が回避されます。老朽化した配電システムのアップグレードや改修に最適です。
3. 広い測定範囲
数十アンペアから数万アンペアまでのAC電流測定をサポートします。優れた直線性と鉄心の磁気飽和のリスクがないため、電源周波数電流、高調波電流、過渡パルス電流、雷サージ電流を安定して測定でき、標準測定と特殊な試験の二重要件を満たします。
4. マッチングインテグレーター
コイルの差動出力信号を標準の5A/1A電流信号または0～5V/4～20mA電圧信号に変換する専用統合モジュールが標準装備されています。追加の校正を必要とせずに、さまざまな測定機器、監視システム、統合保護装置に直接接続します。
5. 優れた断熱性能
このコイルは二層絶縁プロセスを採用しており、高い絶縁耐力と高電圧および高湿度に対する耐性を備えており、屋内の産業用配電環境に適しています。このコネクタは、安定した磁気回路の閉鎖を保証する高精度インターフェースを備えており、その結果、正確で信頼性の高い測定データが得られます。
6. 軽量でポータブル
フレキシブルな分割コアトランスは、同じ定格の従来のトランスよりも大幅に軽量です。一人で持ち運び・操作が可能で、現場での設置も重機を必要としないため、人件費と時間コストを大幅に削減できます。
電力システム: 変電所、配電室 (障害記録、過渡電流検出、高調波解析、送電線検査)。
工業製造: 冶金、化学処理、鉱山における大型モーター、変圧器、整流器のオンライン大電流監視。
新エネルギー: 太陽光発電所、エネルギー貯蔵所、風力発電網接続用の AC 大電流取得、および故障電流の記録。
配電の改修: 電力を中断することなく、従来の開閉装置および母線トランキング システムの電流監視を改修します。エネルギー管理システムのアップグレード。
試験・検査：電気機器の温度上昇試験、短絡試験、雷サージ試験、工場校正。
都市インフラ: 鉄道交通、データセンター、大規模商業施設の配電 O&M とトラブルシューティング。
作業を開始する前に、測定する回路の電圧レベルを確認してください。高電圧動作の場合は、電源オフと電圧検証の手順に厳密に従ってください。低電圧の通電作業は、認定された電気技術者が適切な絶縁保護を使用して実行する必要があります。
コイルコネクタを開き、フレキシブルコイルを測定対象の導体に完全に巻き付け、ねじれや重なりがないことを確認します。次に、コネクタをしっかりと固定し、嵌合面が完全に嵌合することを確認します。
正しい極性 (プラス/マイナス) に注意しながら、マークに従ってコイル出力リード線をインテグレータの対応する端子に接続します。
電源を積分器に接続し、積分器の出力を測定器、データ収集端末、またはその他の機器に接続します。すべての配線が正しいことを確認した後、測定器の電源を入れ、データ表示が正常であることを確認します。これでインストールは完了です。
フレキシブルな分割コア変圧器は、AC 電流測定にのみ適しています。 DC定電流検出には使用しないでください。
コイルを取り付けるときは、合わせ面がきれいでゴミがないこと、およびコイルが所定の位置に完全にラッチされていることを確認してください。そうしないと、測定精度に影響します。
コイルを過度に曲げたり潰したりしないでください。絶縁損傷とそれに伴う安全上の危険を防ぐために、鋭利な物体で絶縁シースを傷つけないようにしてください。
ロゴスキー コイルの二次側は電圧出力を提供します。短絡は厳禁です。誤った極性による損傷を避けるために、付属のインテグレータを仕様に従って配線してください。

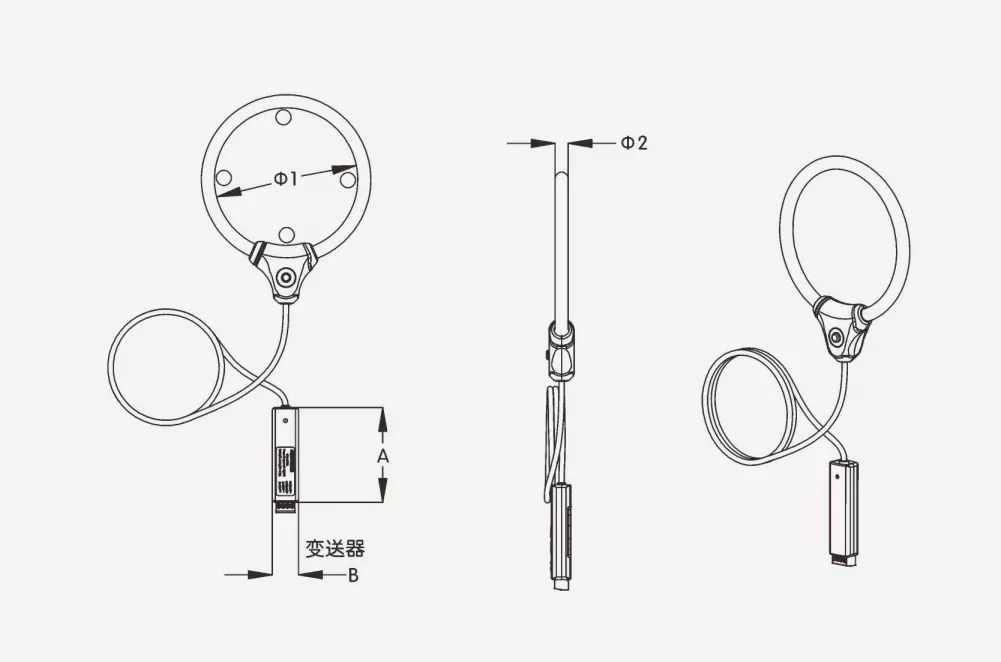

フレキシブルコイルボディ: 高靭性のマルチストランドエナメル線を使用して巻かれ、難燃性のフレキシブルな絶縁シースに包まれています。曲げや経年劣化に強く、複雑な設置角度にも対応します。
精密嵌合コネクタ: 精密ロック機構を内蔵した高強度エンジニアリングプラスチックハウジング。低い磁気抵抗でしっかりとフィットします。便利なプッシュロック設計を採用しています。
専用インテグレーター モジュール: 低い温度ドリフトと高い安定性を提供する産業グレードの信号処理チップを使用します。配線エラーを最小限に抑えるために、電源表示灯と明確にラベルが付けられた端子が含まれています。
強化されたケーブル設計: コイルとインテグレーター間の接続ケーブルは、曲げや引っ張りに対して強化されています。張力や経年劣化に強いため、複雑な現場の配線環境に適しています。

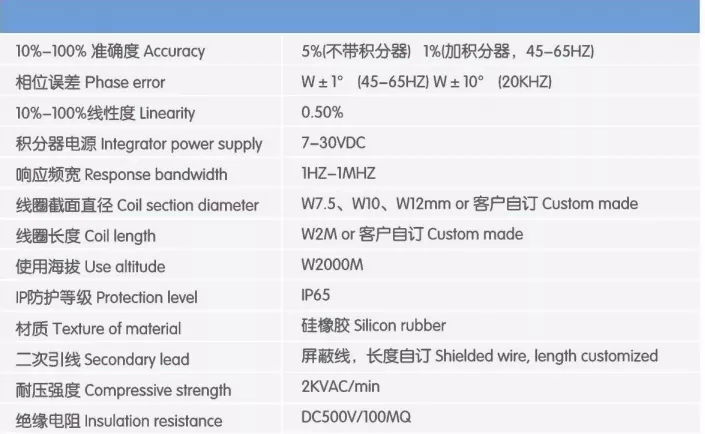

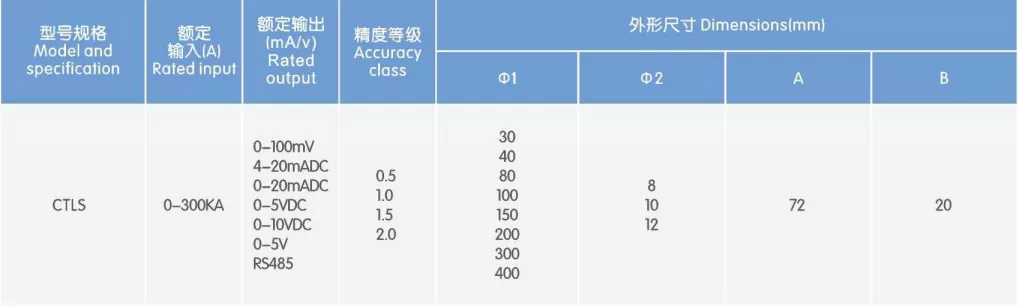

Q1: ロゴスキーコイルと標準変流器の違いは何ですか?
A: 標準的な変流器は鉄心の磁気回路に依存しているため、磁気飽和が起こりやすいです。これらは通常、取り付けの際に回路を切断する必要がある剛性の固定構造を特徴としています。対照的に、ロゴスキー コイルは、磁気飽和の影響を受けない中空で柔軟な構造を特徴とし、広い測定範囲を提供し、開閉式の設置が可能であるため、大電流アプリケーション、改造プロジェクト、特殊な設置シナリオに最適です。
Q2: フレキシブル スプリットコア変圧器はエネルギー計測に使用できますか?
A: 標準クラス 0.5 製品は、一般的なエネルギー消費および電流監視に適しています。貿易決済を伴う高精度計量アプリケーションの場合は、クラス 0.2 の高精度バージョンをカスタマイズできます。この要件を事前に指定してください。
Q3: 高圧開閉装置内で使用できますか? A: はい。ただし、システムの電圧レベルに適した絶縁定格のコイルを選択する必要があります。さらに、設置と操作は、高電圧作業の安全規制に厳密に従って資格のある担当者が実行する必要があります。
Q4: インテグレータなしでコイルを単体で購入することはできますか?
A: はい、コイルまたはインテグレータは個別に購入できます。ただし、ご注文前に、既存の機器とのインターフェイスおよび信号の互換性要件をご確認ください。寧波杭州湾新区の自動車製造基地のプレス工場向け特別電力品質試験プロジェクト
プロジェクト名: 寧波杭州湾新区の国産ブランド車両製造拠点のプレス工場における突入電流検出と特殊電源品質テスト
場所: 浙江省寧波市杭州湾新区車両製造工業団地
施行日：2024年9月

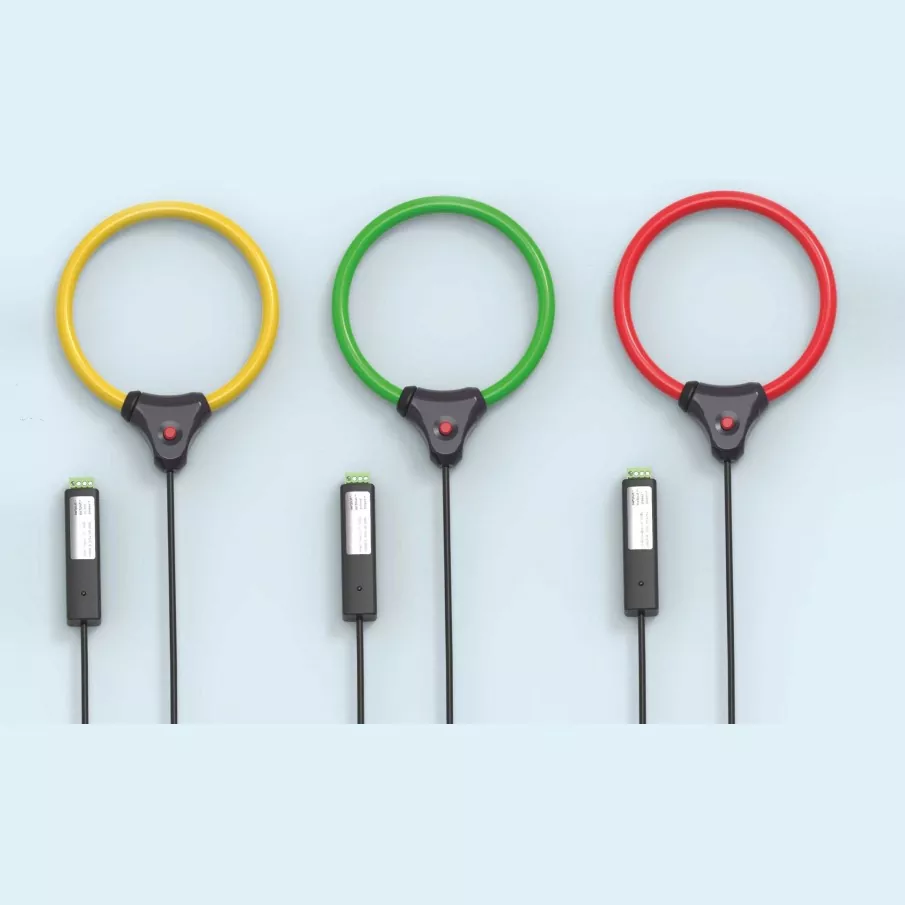

使用製品：三相フレキシブル分割コアロゴスキーコイルセット（黄/緑/赤に色分け、専用外部インテグレータ搭載）
スタンピング ワークショップには、典型的な強力な衝撃荷重を表す 2,000 トンの大型機械プレス機 4 台が備えられています。各メインモーターの定格出力は 250 kW で、スタンピング ストローク中のピーク電流は定格電流の 6 倍を超える場合があります。 2024 年初頭、ワークショップでは、低電圧母線トランキングの異常な温度上昇、無効電力補償キャビネットのコンタクターのアブレーション、干渉による近くの精密寸法検査装置のエラー アラートなどの問題が頻繁に発生しました。所有者はサードパーティの電力試験機関に依頼して、すべての動作条件にわたって包括的な電力品質試験を実施し、突入電流波形と高調波データを正確に捕捉し、その後の電力品質軽減戦略をサポートするために必要なデータを提供しました。
複雑な衝撃荷重条件。従来のトランスは過渡信号を捉えることができません
従来の鉄心変流器には、ヒステリシスが高く、測定帯域幅が狭いという問題がありました。定常状態の電力周波数電流のみを捕捉できます。ミリ秒レベルのスタンピング突入電流波形を正確に捕捉したり、高次高調波成分を正確に測定したりすることができないため、テストデータは故障の根本原因分析には不十分です。
断面積の大きなバスバーの切断が困難。電源オフテストには多大な生産損失が伴います
ワークショップの主な入力電力線は、長方形の銅バスバー (仕様: 3×120×10 mm) で構成されています。従来の窓型 (スルーホール) 変圧器を設置するには、バスバーを取り外して電力線を切断する必要があります。生産ラインごとに 12 時間の停電が発生すると、直接的な生産損失は 100 万人民元を超えると推定されており、これは所有者にとってまったく受け入れられない結果です。
キャビネット内のスペースが限られている。堅牢な試験装置の設置に制約がある 配電盤内では母線の間隔が狭く、周囲の遮断器や端子台が密集しています。剛性のクランプオン変流器はかさばり、かなりの動作スペースを必要とするため、適切に設置することが難しく、テストの展開が複雑になります。
マルチチャネル同期テストに対する高い要求。信号の一貫性を確保するのは困難です。
位相の不均衡と位相差を正確に分析するには、三相電流の同期取得が必要です。従来のスプリットタイプのテストプローブでは、巻線パラメータの大幅な変動や高い積分誤差が発生することが多く、位相間のデータ同期の低下につながり、これが電力品質解析結果の精度を直接損なう要因となります。
「ライブテスト、広範な互換性、高精度、広帯域幅」という産業現場の要件を満たすために、このプロジェクトでは、外部の専用インテグレータと組み合わせた、柔軟なクランプオンロゴスキーコイルの三相セットを利用しています。このセットアップは標準信号をポータブル電力品質アナライザーに出力し、あらゆる動作条件にわたって 72 時間の連続テストを可能にします。
コアソリューション設計
柔軟なクランプオン構造: コイルは柔軟で、長方形のバスバーに直接巻き付けるように曲げたり成形したりできます。設置は標準の安全手順に従って通電中の回路に実行できるため、バスバーを取り外したり電源を遮断したりする必要がありません。
高精度分割型積分器: 外部積分モジュールは正確な積分計算を実行し、コイルの差動信号を、主流の電力品質アナライザーの入力インターフェイスと直接互換性のある標準電圧信号に変換します。
広帯域幅測定機能: 有効測定周波数範囲は 5 Hz ～ 1 kHz をカバーしており、過渡サージ電流と高調波 (2 次から 25 次まで) を正確に捕捉でき、電力品質試験規格に完全に準拠しています。
色分けされた設計: 黄色、緑、赤のコイルが 3 つの相に対応し、現場での配線エラーを最小限に抑え、試験効率と位相データの精度の両方を大幅に向上させます。
ダウンタイムなしの迅速な導入。通常の生産には影響しません。柔軟なコイルはスナップロック設計を採用しており、バスバーの周囲に直接クランプできます。認定された電気技術者が低電圧の通電プロトコルに従って設置を実行するため、停電や配電コンポーネントの分解は必要ありません。単一の三相セットの展開にはわずか 15 分しかかかりません。これにより、ワークショップの生産ラインはテスト中、出力損失ゼロで正常に動作することができます。
不規則な形状の導体にも柔軟に適応します。狭いスペースでも簡単に設置できます。柔軟なコイル本体は長方形の銅バスバーの輪郭に完全に適合するため、部品密度が高く作業スペースが限られた狭いキャビネットにも簡単に設置できます。これにより、リジッド変流器が不規則な導体や狭い環境に適合しないという業界の課題が根本的に解決されます。
広い帯域幅と高精度を特徴とするこのデバイスは、専用の積分器と組み合わせると、優れた測定直線性と平坦な周波数応答特性を提供します。スタンピング動作中のミリ秒レベルのピークインパルス電流と完全な波形を正確に捕捉し、高調波成分を正確に測定します。測定誤差は 0.5% 以下で、専門的な電力品質テストの精度要件を完全に満たしています。
優れた三相一貫性により、信頼性の高い同期テストデータが保証されます。コイルは統一された巻線プロセスを使用して製造され、積分器パラメータは厳密に一致および校正されます。 3 相間の同期誤差は 1ms 未満であるため、位相差と電流の不平衡を正確に再構築できるため、電力品質解析結果の科学的妥当性と精度が保証されます。
ポータブルで耐久性があり、複数のシナリオで繰り返し使用できます。システム全体は軽量で持ち運びが容易で、頻繁な操作を考慮して設計された堅牢な開閉機構を備えています。さまざまな産業現場や回路仕様にわたるサードパーティの試験機関による使用に最適です。再利用性が高いため、総所有コストが従来のテスト方法よりもはるかに低くなります。
障害の根本原因の特定: フル稼働条件下での 72 時間の連続テストを通じて、システムはプレスのスタンピング ストローク中に 1860A (定格値の約 6.2 倍) のピーク電流を正確に捕捉しました。また、5 次と 7 次の高調波レベルがそれぞれ制限を 12% と 8% 超えていることも特定され、バスバーの過熱、コンタクターのアブレーション、精密機器との干渉の根本原因が明らかになりました。
効果的な緩和ソリューションの導入をサポート: クライアントは、正確なテストデータに基づいて、アクティブ電力フィルター (APF) と動的無効電力補償装置を設置しました。改修後、バスバーの平均温度上昇は 12°C 低下し、コンタクタのアブレーションによる故障率は 85% 低下し、精密試験装置における干渉関連のエラーの問題は完全に解決されました。
テストの総コストを大幅に削減: 停電を必要とする従来のテスト方法と比較して、このライブテストのアプローチにより、約 120 万人民元の生産能力の損失が回避されました。さらに、テストの人件費が 60% 削減され、テスト サイクルが 3 日から半日に短縮され、効率と費用対効果の面で大きな利点が実証されました。
機器の再利用可能性の価値が十分に認識されました。このシステムはその後、施設の溶接作業場および最終組み立て作業場での複数回の電力品質検査に導入されました。 12 か所でのテストを 100% の稼働率と一貫して安定した測定精度で成功裏に完了し、施設の O&M 検査の中核となる標準ツールとしての地位を確立しました。
外部インテグレータを備えた三相フレキシブル スプリットコア ロゴスキー コイルは、産業用電源品質テスト、大電流過渡検出、および配電障害のトラブルシューティングに特化したコア ツールです。従来の試験装置に伴う 3 つの主要な問題点、つまり停電の要件、適応性の低さ、不正確な過渡測定を効果的に解決します。これは、ポータブルで再利用可能な機器に対するサードパーティのテスト機関の専門的なニーズを満たしながら、アドホック テストからオンライン モニタリングに至るまで、産業企業が遭遇する多様なシナリオにも適合します。最終的には、配電システム内の障害診断、エネルギー効率の最適化、電力品質管理をサポートする正確で信頼性の高いデータを提供します。
