スナップロック開口部の設計を特徴とするこの変圧器は、バスバーを外したりケーブルを切断したりすることなく、通電中の低電圧回路に素早く設置できます。これにより、改造時間が大幅に短縮され、生産のダウンタイムや停電に伴う損失が回避されます。
コイル本体はわずかに柔軟性があるため、狭い開閉装置スペースに適合し、不規則な導体に対応し、コンパクトな配線レイアウトに対応でき、従来の剛性変流器に伴う設置制限を克服できます。
空芯コイルの原理に基づいて、鉄心の飽和の問題を排除し、測定範囲全体にわたって正確な比例出力を維持するため、日常的な負荷監視と過渡電流検出の両方に適しています。
CTLSX フレキシブル スプリットコア トランスは、エネルギー メーター、電力品質アナライザー、PLC システム、およびデータ収集ユニットと直接接続するための専用インテグレーターと組み合わせることができます。
優れた絶縁耐力を提供する二重層絶縁フレキシブルシースを備えており、最大 1000V の低電圧配電システムに適しています。強化されたハウジングにより、産業環境での安定した長期動作が保証されます。

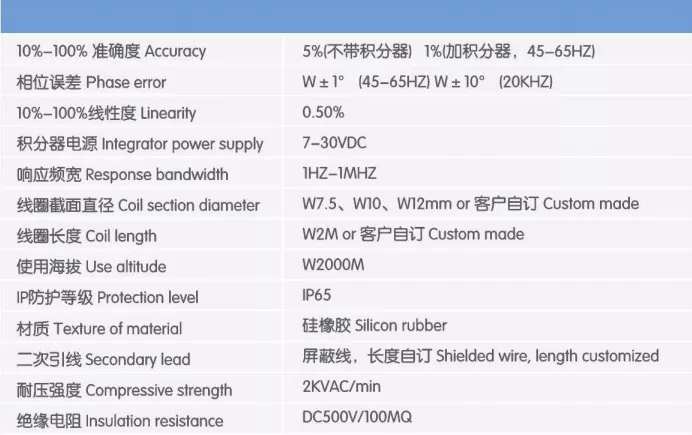

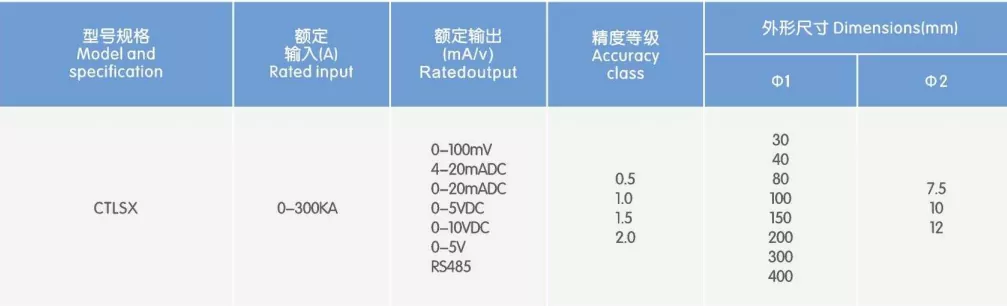

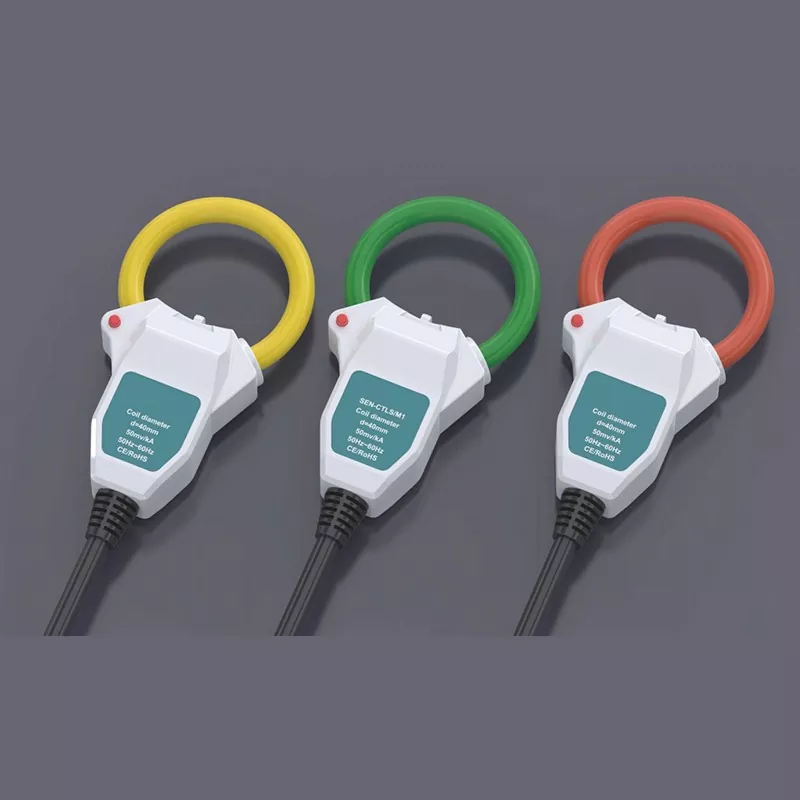

ハウジングには、モデル番号、コイル直径、感度、周波数範囲、認証の詳細などの主要な仕様がマークされており、現場での識別と設置管理が容易になります。
強化 ABS ハウジング: 耐衝撃性と経年変化に対する耐久性を備えた高強度の白色エンジニアリング プラスチック ケースで、産業用電気環境での信頼性の高い長期動作を保証します。
高精度巻線プロセス: 内部コイルには均一に巻かれた高純度エナメル銅線が採用されており、温度ドリフトが低く、優れた一貫性を備え、長期にわたり安定した測定精度を保証します。
極性表示設計: ハウジング上部の赤い点により、取り付け時に極性を素早く識別できるため、誤った配線接続を防止できます。屈曲防止ケーブル出口構造：ケーブル接続部はリブによる屈曲防止補強設計となっており、現場での繰り返しの引っ張りや屈曲に強く、断線を防止します。
レーザーマーキングされた永続的なラベル: 仕様とパラメータはハウジングの前面に明確にマーキングされています。マーキングは耐摩耗性と色褪せしにくいため、現場での設置とその後のメンテナンス検査が容易になります。
建物のエネルギー管理: 商業ビルや工業団地のサブメーター、エネルギー消費統計、コスト配分。
電力品質の監視: 配電盤の高調波解析、負荷プロファイリング、および過渡電流の記録。
産業用機器の監視: モーター、ポンプ、コンプレッサー、可変周波数駆動 (VFD) 機器の電流を監視して、予知保全を可能にします。
配電システムの改修: 停電や再配線を必要とせずに、従来の開閉装置に電流監視機能を追加します。
新エネルギーシステム：太陽光発電インバータの出力側の電流検出、蓄電システムの充放電電流監視。
オンサイトの試運転とテスト: 配電プロジェクトの電気的受け入れテスト、トラブルシューティング、および機器の試運転。
安全性の検証: 活電導体を含む設置は、地域の電気安全規制に厳密に従って認定された電気技師によって実行される必要があります。高電圧シナリオの場合は、電源の切断、電圧の検証、および接地の手順に従う必要があります。
コイルを開く: ハウジングのラッチを押して、フレキシブル コイルの両端を分離します。
導体の巻き付け: 測定対象の単一導体の周りにコイルを完全に巻き付け、コイル本体がねじれたり重なり合ったりしないようにします。
ハウジングを閉じる: コイルエンドの合わせ面を合わせて、「カチッ」という音が聞こえるまでハウジングをしっかりと押して閉じ、面が完全に嵌合していることを確認します。
配線接続：極性マークに従って、出力ケーブルをマッチングインテグレータまたは測定器に接続します。
動作検証: 試験装置の電源を入れ、電流の読み取り値が安定しており、実際の負荷と一致していることを確認します。
取り付ける前に、CTLSX フレキシブル スプリットコア トランスの合わせ面がきれいであることを確認してください。異物や接触不良は測定精度に直接影響します。
内部巻線や絶縁層の損傷を防ぐため、コイルを無理に曲げたり潰したり、鋭利なもので突き刺したりしないでください。
出力端子は低電圧信号を伝送します。動作中に出力端子をショートさせないでください。この標準モデルは屋内での使用のみを目的としています。屋外に設置する場合は、防水配電盤内に設置する必要があります。
Q: CTLSX フレキシブル スプリットコア トランスはインテグレータと一緒に使用する必要がありますか?
A: はい。 CNJ-CTLSX は、電流の変化率に比例したミリボルトレベルの差動電圧信号を出力します。これを従来のメーター、計器、および PLC と互換性のある標準信号に変換するには、整合積分器が必要です。当社は、コイルとインテグレータの両方を含む完全なソリューションを提供します。
Q: この製品は収益等級計量（貿易決済）に使用できますか?
A: 標準モデル (精度クラス 0.5) は、内部エネルギー管理、サブメーター、コスト配分に適しています。収益レベルの測定に高い精度が必要なシナリオの場合は、高精度バージョンをカスタマイズするためにお問い合わせください。
Q: ケーブルの長さと感度はカスタマイズできますか?
A: はい。大量注文では、ケーブル長、出力感度、コイル直径などのカスタマイズがサポートされます。特定の要件については、当社の営業チームにお問い合わせください。
Q: 保証ポリシーは何ですか?
A：納品日より1年間の品質保証が適用されます。通常の動作条件下では、材料または製造に関連する品質問題に対して無料の交換または修理サービスと、生涯にわたる技術サポートを提供します。
プロジェクト名: 成都データセンター Tier III+ サーバー ルーム キャビネット ブランチ回路エネルギー測定改修
場所: 四川省成都天府新区天府デジタル経済工業団地
改修完了日：2025年6月
使用製品：CNJ-CTLSX フレキシブル分割芯ロゴスキーコイル（50mV/kA、クラス0.5）
この IDC 施設は、南西部地域の中核となるクラウド サービス ノードとして機能します。 Tier III+ 標準に従って構築されており、480 台の標準サーバー キャビネットを収容し、99.982% の電力可用性を必要とします。コンピューティングのエネルギー効率評価要件を満たし、実際のテナントの電力消費量に基づいて正確な請求を可能にするために、この施設では、すべての行端キャビネット内のキャビネット分岐回路に電流取得デバイスを設置することを計画しており、それによってキャビネット レベルのエネルギー消費量のサブメーターを実現します。
データセンターは多数の政府機関や企業顧客の中核業務をホストしているため、計画外の停電は厳しく禁止されています。そのため、従来のソリッドコアまたは標準のスプリットコア変流器に典型的な、ケーブルの切断や電源の遮断を必要とする改造ソリューションはまったく実現不可能でした。さらに、配電キャビネット内のケーブルのレイアウトが高密度であるため、リジッド変流器を設置するためのスペースが不十分でした。複数のオプションを評価した後、プロジェクトは電流検出用のコア コンポーネントとして CNJ-CTLSX フレキシブル スプリットコア ロゴスキー コイルを選択し、ダウンタイムなしですべての分岐回路を改修できるようにしました。
1. データセンターの厳格な分類。パワーダウンの改造は不可能: Tier III+ IDC 施設は、厳格なサービス レベル アグリーメント (SLA) に基づいて運用されています。計画外の停止が発生すると、1 時間あたり 100,000 人民元を超える多額の罰金がクライアントに支払われます。従来の変流器は、設置中にケーブルを切断したり電源を遮断したりする必要があるため、そのようなソリューションは非準拠となり、直ちに拒否されます。
2. メータリングはメインキャビネットに限定されます。正確なラックレベルの請求を実現できない: 元の配電システムは、配電キャビネットの主入力線のみを計測していました。テナントの電気料金はラックの設置面積に基づいて割り当てられていたため、電力密度の高いクライアントは一貫して不釣り合いなコストを負担することになり、請求に関する紛争が頻繁に発生しました。さらに、個々のラックの正確なエネルギー効率データが不足しているため、PUE の最適化の取り組みが妨げられていました。
3. 高密度の内部ケーブル配線。剛性変圧器の設置上の制約: 配電盤内の分岐ケーブルの間隔は 2 cm 未満でした。従来のリジッドスプリットコアトランスはかさばり、開閉にかなりのスペースが必要なため、既存のケーブルレイアウトでは設置が不可能でした。ケーブルを再編成すると、作業負荷が大幅に増加し、停電のリスクが増大したでしょう。
4. 厳しい電磁両立性 (EMC) 要件: 標準的な鉄心トランスは磁気漏れが多く、サーバー、ストレージ デバイス、ネットワーク スイッチの安定した動作を妨げ、データ エラーやシステムの再起動を引き起こす可能性があります。改造機器は、IDC 施設に要求される厳格な EMC 規格に準拠する必要がありました。
IDC 施設の中核要件、特に「ゼロ ダウンタイム、コンパクトなスペース、高精度、厳格な EMC 規格」に対処するために、このプロジェクトでは、専用の DIN レール インテグレータと組み合わせた CNJ-CTLSX フレキシブル スプリットコア ロゴスキー コイルを利用しています。これらは、施設の環境監視システムに統合するために信号を変換し、すべての分岐回路にわたる電流とエネルギー消費のリアルタイム データ取得を可能にします。
中心となる設計原則
分割コア、切断なしの取り付け: スナップオン分割設計を特徴とし、コイルはケーブルに直接クリップされます。認定された電気技術者が、低電圧のライブ作業プロトコルに従って設置を実行します。どの段階でも停電や端末の切断は必要ありません。
狭いスペースに適した柔軟なコイル: 柔軟な絶縁材料で作られたコイルは、わずかに曲げたり形状を変更したりすることができるため、最小限の間隔で密集したキャビネット内でもケーブルの周囲に簡単に取り付けることができます。
シームレスな信号統合: 専用のインテグレータが差動信号を標準電気信号に変換し、既存の監視プラットフォームに直接接続します。これにより、ホスト システムを交換する必要がなくなり、改修コストを管理しやすくなります。
低EMRシールド設計：外部シールド層により磁束漏れが最小限に抑えられ（従来の鉄心トランスの磁束漏れを大幅に下回ります）、IDC電磁適合性（EMC）規格への準拠を確保し、IT機器の安定した動作への干渉を防ぎます。
難燃性、耐高温性素材: ハウジングは V0 定格の難燃性エンジニアリング プラスチックで作られており、密閉されたサーバー ルーム環境に特有の持続的な温度上昇に耐えるように設計されており、火災安全規制に準拠しています。
ダウンタイムゼロのインストールプロセス。事業運営への影響も賠償責任の支払いもゼロ: システムが稼動したまま、144 台すべてのユニットが設置され、試運転されました。設置全体を通じて、電源システムはアラームをトリガーせず、中断も発生しませんでした。すべてのクライアント サービスは引き続き正常に動作し、SLA 要件を完全に満たし、潜在的なダウンタイムに関連して 800,000 人民元を超える予測責任リスクを回避しました。狭いスペースへの適応性が高い。設置効率が 120% 向上 フレキシブル コイルはコンパクトで柔軟性があるため、ケーブル間隔が 2 cm 未満の混雑したキャビネットでも簡単に設置できます。ユニットあたりの平均設置時間はわずか 3 分で、従来の剛性変流器と比較して効率が 120% 向上し、プロジェクト全体の 144 ユニットすべての設置と試運転をわずか 2 日で行うことができます。
準拠した計量精度により商用請求をサポート このデバイスは、クラス 0.5 の測定精度と全測定範囲にわたる優れた直線性を備えています。集約された分岐回路データは、列端キャビネットのメイン メーターと比較して ≤1.8% の偏差を示しています。第三者の計量機関によって検証されたデータは、テナントの電気料金請求の基礎として直接機能し、長年にわたる請求紛争を効果的に解決します。
電磁両立性により、IT 機器への干渉がないことが保証されます。 設置後、影響を受けるキャビネット内のサーバーとスイッチが 72 時間の連続稼働中に監視されました。データエラー、再起動、アラームなどの電磁干渉は発生しませんでした。電磁放射レベルは IDC 運用基準に完全に準拠しています。
コアレス設計によりメンテナンスの必要性がなくなり、長期的な O&M コストが削減されます。 空芯設計を採用しているため、ロゴスキー コイルには鉄心の飽和、機械的磨耗、ヒステリシス損失がありません。導入後の定期的な校正は不要で、年に一度のチェック時に目視検査するだけで済むため、データセンターの運用とメンテナンスの作業負荷とコストが大幅に削減されます。
キャビネットレベルの正確な請求を実現。テナントの満足度が大幅に向上 各キャビネットの電力消費量をリアルタイムおよび毎月正確に追跡できるため、透明性の高い「従量課金制」の請求が可能になります。電力消費量の多いテナントからの苦情はゼロになり、テナント全体の更新率は 15% 増加しました。
きめ細かい PUE 最適化をサポートします。年間電力節約量は 300,000 kWh を超えます。 分岐回路のエネルギー消費に関する詳細なデータにより、エネルギー消費量の高いキャビネットの 3 つのクラスターが特定されました。空調のエアフロー戦略とサーバーの負荷スケジューリングに的を絞った最適化が実装されました。施設全体の PUE は 1.42 から 1.38 に低下し、その結果年間電気料金が 300,000 人民元以上節約され、改修投資は 10 か月以内に回収されました。分岐回路の障害の早期警告と電力の信頼性の向上: このシステムは分岐回路の電流をリアルタイムで監視し、2 つの分岐回路における潜在的な問題、特に端子の接触不良によって引き起こされる電流の変動を特定することに成功しました。メンテナンス担当者がオフピーク時間中にこれらの問題を修正し、潜在的なダウンタイム インシデントを 2 件回避しました。
100% の機器完全性による長期安定動作: 2026 年 7 月の時点で、144 台のユニットが 13 か月連続で、精度のドリフト、信号の中断、または筐体の劣化を一度も起こすことなく安定して動作しています。設備の健全性率は 100% に達し、プロジェクトの期待を上回る運用パフォーマンスを実現しています。
CNJ-CTLSX フレキシブル スプリットコア ロゴスキー コイルは、ゼロ ダウンタイム、高コンパクト、高精度、厳格な EMC 準拠が求められる IDC データ センターの配電アップグレードに最適です。これは、従来の変流器の改造に伴うコンプライアンスと設置の課題を根本的に解決します。設置コストと運用中断を最小限に抑えながら、きめ細かなブランチレベルのエネルギー監視システムを迅速に構築できるため、データセンターのエネルギー効率のアップグレードやインテリジェントな配電改修のための、コスト効率の高い電流検出ソリューションとなります。
