この円形残留変流器は、統合された閉ループ構造と高透磁率コアを備えており、安定した信号出力と強力な耐干渉性を備えた微小残留電流（ミリアンペアレベル）の正確な検出を可能にします。この製品シリーズは、さまざまなケーブル直径やバスバー寸法に対応できるよう、幅広い口径サイズを提供しています。
1. 高感度ゼロシーケンス検出
高透磁率コア材を採用し、エアギャップのない連続磁気回路と優れた磁化曲線直線性を実現しています。高感度と低いエラー率でミリアンペアレベルの残留電流信号を正確に識別し、誤警報と検出ミスの両方を効果的に防ぎます。外部電磁干渉に対する強い耐性を備えており、複雑な配電環境でも安定した正確な信号出力を維持し、漏電保護や火災早期警報システムに信頼できるデータを提供します。
2. 統合された閉ループ構造
このユニットは連続磁気回路を備えた閉ループリング設計を採用しており、分割コア（開閉可能）設計と比較して優れた測定精度と安定性を提供します。ハウジングは高強度、難燃性のエンジニアリングプラスチックから射出成形されており、内部はエポキシ樹脂ポッティングで密封されています。これにより、湿気、ほこり、経年劣化に対する耐性が確保され、その結果、熱ドリフトが最小限に抑えられ、長期間の動作でも一貫したパフォーマンスが得られ、配電盤内での継続使用に最適です。

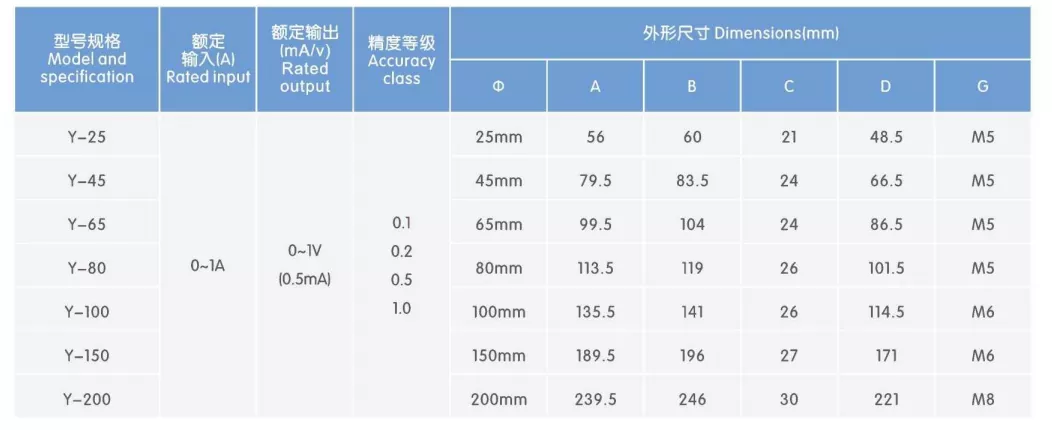

3. 幅広い絞り範囲
分岐回路用の小口径モデルから幹線引込線用の大口径モデルまで、口径サイズを豊富に揃えています。単一の細ゲージ ケーブル、複数の太ゲージ ケーブル、角形バスバーなど、さまざまな配線要件に対応します。このシリーズは、ターミナルブランチからメインの受電キャビネットまで、配電ネットワークのあらゆるレベルに適しており、さまざまなプロジェクトにわたる特定の設置ニーズを満たす柔軟な選択肢を提供します。
4. ベースマウント設計
この製品は一体型の取り付けベースを備えているため、配電キャビネット内で素早く確実にネジを締めることができ、安定したぐらつきのない設置が保証されます。シンプルで便利な配線のための明確なラベルが付いた側面取り付けの標準端子を備えています。主流の電気式火災監視検知器、漏電リレー、および火災監視制御パネルと直接互換性があるため、追加のアダプターの必要性がなくなり、設置と試運転の効率が大幅に向上します。
監視対象の回路内のケーブルの仕様と数量に基づいて、適切な口径サイズの変圧器モデルを選択します。
回路のすべての活線（相線 + 中性線）を同じ方向に変圧器の開口部に通します。保護アース (PE) ワイヤが通過しないことを厳密に確認してください。
取り付けベースにネジを使用して、変圧器を配電盤内の取り付けビームまたは絶縁板に水平に固定します。
端子の極性マークに従って二次出力線を監視検出器または保護装置に接続し、すべての接続が確実に行われていることを確認します。
三相 4 線回路の場合、すべての 3 相線と中性線が同時に同じ方向に開口部を通過する必要があります。単相回路の場合、相線と中性線の両方が一緒に通過する必要があります。そうしないと残留電流を正しく検出できません。
二次側配線の信頼性の高い接触を確保し、開回路動作を回避します。鉄心の磁気特性の損傷を避けるために、設置中に強い衝撃や粉砕を避けてください。
屋内キャビネット設置用に設計されています。屋外または湿気の多い環境では、追加の防水対策が必要です。
電気火災監視システム: あらゆるレベルの配電回路に対するリアルタイムの残留電流監視としきい値ベースの警報。電気火災を防止し、火災安全規制の順守を保証します。
低電圧漏電保護システム: 漏電リレーと組み合わせて漏電故障を検出すると回路をトリップし、人体への感電の危険を防ぎます。
消火電源監視システム: 専用の防火配電回路の残留電流と動作状態を監視し、防火設備への信頼性の高い電源供給を確保します。
産業用配電安全監視: 工場の生産ラインや電力機器回路の漏電を検出し、絶縁劣化のリスクを早期に特定します。
スマートビル配電: 漏電警告を提供し、商業施設、オフィスビル、住宅コミュニティの配電システムの安全な運用とメンテナンスをサポートします。
円形残留変流器のシリーズ全体は、関連する国家規格に厳密に従って設計および製造されています。各ユニットは工場から出荷される前に、精度校正、電源周波数耐電圧、絶縁性能チェックなどの複数のテストを受け、安定した信頼性の高い性能を保証します。非標準のカスタマイズをサポートします。内径寸法、変換比、出力信号などのパラメータは、特定の要件を満たすように調整できます。
専門の技術チームがモデル選択に関するガイダンスと販売後の技術サポートを提供します。
1年間の保証が付いており、製品の品質を保証します。
プロジェクト名：商業施設「成東タイムズスクエア」電気火災監視システム改修工事
所在地：中国東部の地級市
試運転日: 2025 年 6 月
使用製品: 循環型残留変流器 (零相変流器) の全製品
2012年に竣工した延床面積約72,000㎡、地下1階にスーパーマーケット、地上4階の物販・飲食エリアからなる複合商業施設で、配電回線数は合計326回線となっています。古い配電システムには、標準化された残留電流監視装置がありませんでした。故障のトリップは主受電回路の漏電遮断器 (ELCB) のみに依存しており、早期に警告を発したり、故障箇所を特定したりすることは不可能でした。
2024 年の雨季に、モールでは漏電による原因不明の主ブレーカーのトリップが複数回発生しました。トラブルシューティングでは、テストのために回路の電源を 1 つずつ遮断する必要があり、インシデントごとに 4 時間以上かかり、通常の業務運営が大幅に中断されました。さらに、地元消防当局は年次検査で、このプロジェクトが GB 14287.2-2014 (電気火災監視システム – パート 2: 残留電流型電気火災監視検知器) の必須要件を満たしていないことを指摘し、指定された期間内の是正措置を義務付けました。
その結果、プロジェクト所有者は、2025 年に電気火災監視システムの包括的な改修を開始しました。すべての低電圧配電出力回路に円形残留電流変圧器が設置され、電気火災監視検出器およびバックエンド監視システムと統合され、リアルタイムの残留電流監視、しきい値超過警報、およびすべての回路にわたる障害の位置特定が可能になりました。
段階的な残留電流監視の欠如。潜在的な危険に対して早期に警告を発することができない。元のシステムは主入力線のみで漏電保護を提供し、分岐回路には残留電流検出装置はありませんでした。絶縁体の劣化や機器の漏れなどの危険を早期に検出できませんでした。問題が特定されたのは、障害がブレーカーを落とす点にまで拡大した場合であり、その結果、危険の予防と制御に大きな遅れが生じていました。隠れた漏れ故障を見つけるのは難しく、トラブルシューティングの効率が非常に低くなります。ショッピング モールには多数の配電回路と複雑な配線があります。漏電障害が発生した場合、トラブルシューティングでは回路への電源を 1 つずつ遮断する必要があります。単一の障害が解決されるまでには、平均して 4 時間以上かかります。頻繁な停電により店舗の営業に重大な支障が生じ、飲食のテナントは食材の腐敗により繰り返し損失を被っています。
防火受容基準に準拠しないと、規制上のリスクが生じます。現在の火災安全規制では、人口密集した商業施設に残留電流ベースの電気火災監視装置を設置することが義務付けられています。元のシステムにはこの機能が欠如しており、これは防火安全性の許容にとって重大な欠陥であり、修正のために強制的に閉鎖されるリスクが生じていました。
配線が老朽化すると、漏電のリスクが悪化します。建物は 10 年以上稼働しており、一部のケーブルの絶縁体は老朽化しているか、湿気による損傷を受けています。地下のスーパーマーケットエリアでは湿気が高いため、漏洩の危険性が特に深刻であり、潜在的な火災の危険性が生じます。
回路全体を確実にカバーするために、さまざまな回路のケーブル仕様と負荷タイプに合わせて、6 つの仕様の円形残留変流器 (内径に基づく) が選択されました。中心となる設計原則には次のものが含まれます。
ゼロシーケンス測定原理: すべての相線と中性線が変圧器の開口部を同じ方向に通過します。通常の動作では、ベクトルの合計はゼロです。漏れが発生すると、残留電流によって信号が誘導され、監視検出器に送信されます。
階層型アラームしきい値: アラームしきい値は、端末回線では 300mA、トランク回線では 1A ～ 2A に設定されており、誤報を防ぐ必要性と早期障害警告に必要な感度のバランスがとれています。
難燃性の絶縁設計: 変圧器のハウジングは、配電キャビネット内の密閉された高温環境に適した、耐高温性の難燃性素材で作られています。絶縁性能は低電圧電気安全基準を満たしています。
標準化された取り付け: ユニットには、配電盤内にネジで固定するための統合取り付けベースが付属しています。端子は標準のプラグイン設計を採用しており、取り付けが簡単で確実な接続が保証されます。
多様な配線シーンに対応する充実の仕様：小口径（φ25mm）から大口径（φ200mm）までをラインアップし、照明支線から幹線引き込み線まであらゆる回路に対応します。標準供給により特注製作の必要がなくなり、工期の短縮が図れます。安定した測定精度と低い誤警報率：均一に配置された巻線を備えた高透磁率トロイダルコアの採用により、残留電流測定における優れた直線性と低電流信号の正確な検出が保証されます。試運転後のデータでは、警報精度が 96% を超えており、頻繁に誤警報が発生して通常の電力使用が妨げられることはありません。
停電を最小限に抑えた便利な設置: ベースマウント固定具と組み合わせたフィードスルー設計により、対処する特定の回路のみの電源を落とすだけで設置できます。変圧器あたりの平均設置時間は約 15 分です。プロジェクト全体は予定より大幅に早く、わずか 12 日間で完了し、ショッピング モールの事業運営への影響は最小限に抑えられました。
難燃性と耐高温性、過酷なキャビネット環境に最適: ハウジングは難燃性エンジニアリング プラスチックで作られており、コアと巻線は湿気から保護するためにエポキシ樹脂でカプセル化されています。配電盤の密閉高温（40℃以上）環境下での長期運転でも劣化することなく絶縁性能と測定精度を維持します。
視覚的な O&M のためのバックエンド システムとの統合: 変圧器の出力信号は電気火災監視検知器に入力され、消防管制室のバックエンド システムで集約されます。これにより、各回路の残留電流値をリアルタイムで監視できるようになります。制限を超えると、自動ポップアップ アラームによって特定の回路位置が表示され、O&M 担当者が障害を即座に特定できるようになります。
特殊な火災安全受入検査に合格: 改造後、システムは地元の消防救助機関の電気火災安全に関する専門的な受入検査に合格しました。残留電流監視機能、アラームロジック、および段階的保護スキームはすべて GB 14287 規格に準拠しており、以前のコンプライアンス問題を完全に解決します。
故障の早期警告と位置特定の効率が大幅に向上: 2025 年末までに、システムは 27 件の過剰な残留電流に対して早期警告を発しました (19 件はテナント機器の絶縁不良が原因、8 件は配線の湿気または経年劣化が原因)。 O&M 担当者は、アラームが発生した回路に基づいて障害を直接特定できます。平均トラブルシューティング時間は 20 分未満に短縮され、効率が 85% 向上しました。
電気火災の危険性の閉ループ管理: 回路のトリップが発生する前に、漏電の危険性はすべて修正されました。改修以来、漏電による計画外停電は発生しておらず、地下スーパーエリアの湿気による漏電リスクも効果的に制御され、年間を通じて電気安全事故はゼロとなっています。運用コストとメンテナンスコストが大幅に削減されます。漏電障害を回路ごとに手動でトラブルシューティングする必要がないため、停電による加盟店の損失が最小限に抑えられ、手動による検査費用が削減されます。機器は損傷や信号のドリフトがなく安定して動作するため、メンテナンスは最小限で済みます。
円形残留電流変圧器は、電気火災監視システムの中核となる感知コンポーネントとして機能し、商業ビル、集合住宅、産業施設、自治体の会場など、さまざまな低電圧配電環境に広く適用できます。フィードスルーゼロシーケンス測定原理を利用して、回路内の微小な漏れ信号を正確に検出し、潜在的な電気火災の危険性の早期発見、警告、修復を可能にします。
このプロジェクトは、包括的なモデルの選択、標準化された設置、体系的な統合を通じて、老朽化した商業施設の改修における円形残留変流器の高い適応性と信頼性を実証し、低圧配電システムの火災安全性を向上させるために不可欠なコンポーネントであることを証明しました。
