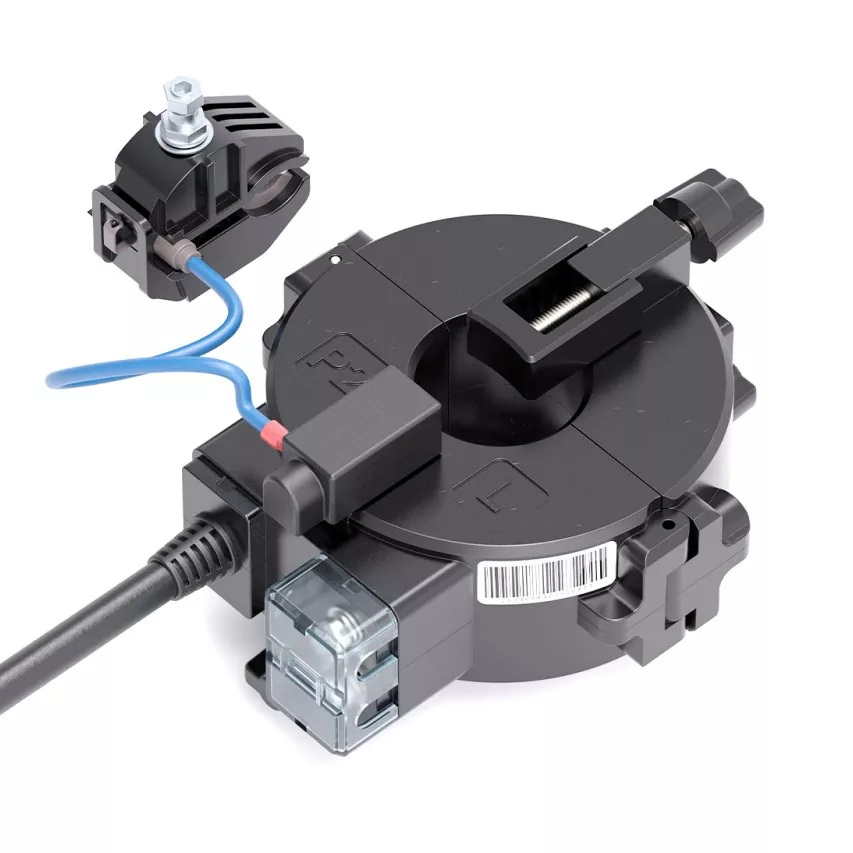

CTHW8 屋外用防水変流器は、分割コア円形設計を採用しており、システムをシャットダウンしたり、ケーブルや端子を取り外したりすることなく、通電中の電力ケーブルに直接クランプすることができます。滑らかな内側の開口部はケーブルの形状に適合し、ネジとピンのロック機構によりずれることなく確実にフィットします。高精度鉄心との組み合わせにより、安定した電流取得を実現します。
分割コアの円形設計により、内側の開口部とケーブルの外面がしっかりとフィットし、さまざまな直径の単芯および多芯の低電圧電力ケーブルに対応します。角型トランスと比べて、ぐらつきがなくしっかりとフィットする設計のため、より安定した測定精度が得られます。分割構造により、従来のように設置時に配線を外す必要がなくなり、停電することなく後付けが可能になります。 1 人で数秒でユニットを設置できるため、設置時間を大幅に短縮し、生産のダウンタイムに伴う損失を回避できます。
このユニットは、位置決めピンが組み込まれた、上部に取り付けられたノブ操作のネジロック機構を備えています。ネジを締めると上下のハウジングがしっかりと閉まり、鉄心合わせ面が隙間なく密着します。同時に、位置決めピンがケーブルの外面を押してトランスを所定の位置にロックし、滑りや回転を効果的に防ぎます。これにより、高振動環境下でも長期安定動作を実現し、緩みによる測定誤差を排除した構造となっています。
高透磁率、低磁気損失、優れた磁化曲線直線性を特徴とする高品質方向性珪素鋼コアを採用しています。定格電流範囲内で安定した出力信号を提供し、クラス 0.5 またはクラス 1 の計量精度基準を満たし、信頼性の高い正確な電流データ取得を保証します。この製品はデュアル周波数動作 (50Hz/60Hz) をサポートしており、外部電磁干渉に対する強い耐性を備えているため、さまざまな多機能電力計、インテリジェント監視端末、リレー保護装置との安定した統合が保証されます。
この CTHW8 屋外用防水変流器は、高強度、難燃性エンジニアリング プラスチック製の一体射出成形ハウジングを備えており、優れた絶縁性、耐衝撃性、および極端な温度に対する耐久性を備えています。内部はエポキシ樹脂で真空ポッティングされており、湿気、埃、腐食から包括的に保護されています。産業プラント、屋外配電ボックス、地下配電シャフト、共同溝など、多様で要求の厳しい環境に適しており、長期にわたって一貫した性能を維持し、耐用年数の延長を保証します。
透明端子カバー：配線状況が一目瞭然で、現場での設置受付やその後のトラブルシューティング、メンテナンス時の効率が向上します。
明確な極性マーキング: P1/P2 方向指示器と二次端子の極性がハウジング表面にマーキングされており、配線ミスを防ぎます。
防水ケーブル出口: 特殊な耐屈曲出力ケーブルが付属しています。接続ポイントには防水シールが付いており、全体的な保護等級が向上しています。
付属品不要の統合設計: 追加の部品を必要とせず、箱から出してすぐに設置できるため、材料コストが削減されます。

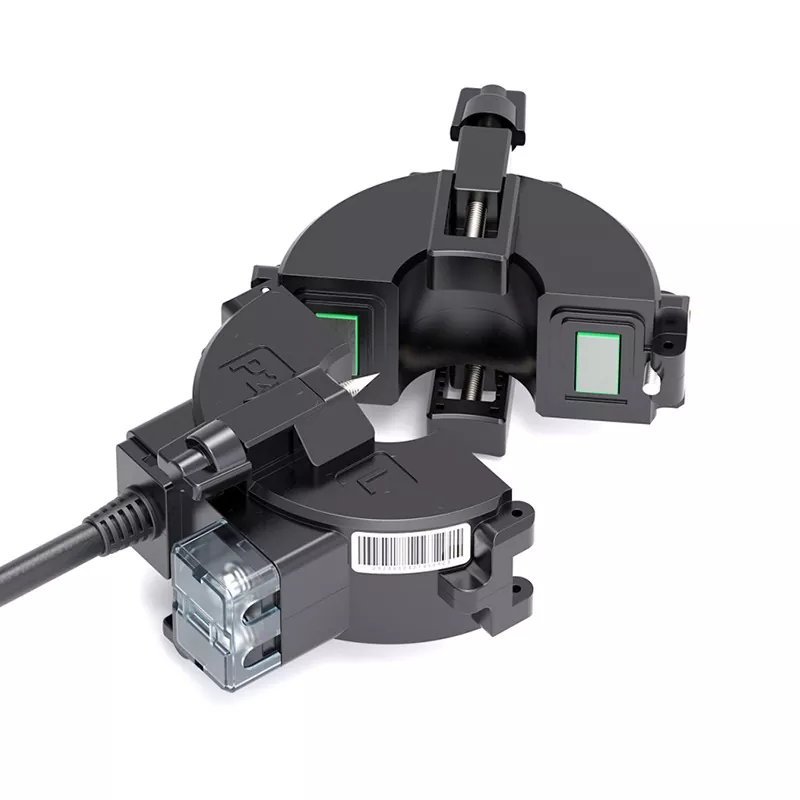

上部の固定ネジを反時計回りに回して緩め、パーティング ラインに沿って上部と下部のハウジング セクションをゆっくりと分離します。
測定するケーブルを変圧器の開口部の中心に配置し、ケーブルが開口部と同軸であり、位置ずれや圧縮がないことを確認します。
合わせ面を合わせてハウジング部分を閉じます。上部のロックネジを時計回りに締めて、ぴったりとフィットし、ロックピンがケーブルをしっかりと固定します。
透明の端子カバーを開け、二次側リード線を極性表示に従って正しく接続し、カバーを閉めれば取り付けは完了です。
変圧器の動作中は、二次回路を開いたままにしないでください。開回路は高電圧を誘発し、人員や機器の安全を危険にさらす可能性があります。
適切にフィットするように、ケーブルの実際の外径に基づいて適切な口径サイズのモデルを選択してください。
屋外または高湿度の環境に設置する場合は、配線接続に追加の防水/シールを適用することをお勧めします。アプリケーションシナリオ
既存の配電システムの改修: 停電や断線を必要とせずに、老朽化した工業団地や商業ビルのケーブル回路に計測および監視デバイスを設置します。
建物の配電 O&M: 配電管およびユーティリティ シャフトにあるケーブル回路の電流を監視し、エネルギー消費統計を分析します。
産業用電力モニタリング: 生産ライン、ポンプ、ファン、エアコンプレッサーなどのケーブル駆動機器の動作電流をリアルタイムでモニタリングします。
スマート配電システム: 電力監視プラットフォームおよびエネルギー管理システムとの統合により、リモート データ取得と障害の早期警告が可能になります。
漏電保護: 配電システム内の残留電流監視および漏電保護用のゼロシーケンス変流器としてカスタマイズ可能です。
製品ライン全体は国家基準に厳密に従って製造されています。各 CTHW8 屋外用防水変流器は、安定した信頼性の高い性能を保証するために、出荷前に精度校正、電源周波数耐電圧試験、絶縁性能チェックなどの包括的な試験を受けています。 1年間の保証が付いています。
プロジェクト名: 蘇州スマート照明エネルギー監視改修プロジェクト |場所: 江蘇省蘇州市
竣工日：2023年9月
使用製品：φ45mm絶縁貫通二芯変流器
このプロジェクトは、218 の街路照明配電回路を備えた 6.2 キロメートルの主要な都市幹線道路を対象としています。各回路は 3 × 16mm² の電源ケーブルを使用して LED 街路灯と景観照明に電力を供給します。もともと 2015 年に構築された既存の配電システムは、基本的なメインスイッチのオン/オフ機能のみを提供しており、個々の回路の電流監視やエネルギー消費統計の機能が欠けていました。
洗練された自治体の照明管理の要件が高まるにつれ、地方自治体は照明ネットワーク全体にエネルギー監視および故障早期警告システムを導入することを計画しました。しかし、主要道路での停電の承認を得るのが難しいこと、屋外設置ポイントが分散しているため配線コストが高いこと、従来の変流器を改修するためにケーブルを切断する必要性などの課題に直面しました。最終的に、プロジェクトは電流取得のためのコアコンポーネントとして絶縁貫通型スプリットコア変流器を選択し、改修全体を停電なしで完了することができました。
分岐回路電流監視の欠如。トラブルシューティングの効率が非常に低くなります。照明ネットワーク全体にわたる回路ごとの電流データ収集はありませんでした。損傷した街路灯や回線障害の特定は、手動による夜間パトロールのみに依存していました。障害を検出するまでの平均時間は 12 時間を超え、リモート セクションの問題は解決されるまでに 2 ～ 3 日間続くこともありました。その結果、道路照明の普及率は92％前後にとどまり、基準を満たしていませんでした。
原油エネルギー管理。異常な電力使用量を検出できない。マスターメーターのみが総消費量を測定するため、個々の回路ごとのエネルギー使用量を区別することは不可能でした。線路漏電や近くの企業による不正な盗聴などの問題が検出されず、その結果、照明以外の年間エネルギー損失は推定で 50,000 元を超えていました。
従来の改修には停電が必要であり、社会に重大な影響を与えていました。標準のスルーホール変流器を使用するには、ケーブルを切断して電源を遮断する必要がありました。幹線道路が停電すれば、信号機や街灯、近隣の店舗への電力供給も中断されるだろう。さらに、停電の承認プロセスは複雑で、夜間の設置には高い安全上のリスクが伴いました。
広範囲に分散した屋外の場所。電源配線に高額な費用がかかる。 218か所の監視ポイントは道路沿いに点在していた。各データ収集モジュールに個別の電源ケーブルを設置すると、材料費と人件費を合わせて 120,000 RMB を超える費用が発生します。さらに、屋外配線は老朽化しやすく、故障率が高くなります。
屋外の分散場所と停電ゼロの設置という主要な要件に対処するために、このプロジェクトでは絶縁貫通型の分割コア変流器のみを使用しています。これらの統合ユニットは、回路の電流測定と自己電源動作の両方を処理するため、追加の電源ラインが不要になります。
中心となる設計原則
絶縁貫通型の自己給電ソリューション: 変圧器は、内蔵の貫通電極を利用して街路灯の相線の絶縁体を貫通し、動作電力を引き出します。これにより、集電モジュールと通信モジュールに同時に電力が供給され、独立した電源ラインが不要になります。
分割コア、切断なしの取り付け: スナップオンの分割コア構造を特徴とし、デバイスはケーブルの外側に直接クランプされます。これにより、ケーブルを切断したり端子を取り外したりする必要がなくなり、低電圧環境でのライブ設置が可能になります。屋外用高保護設計：IP65の防塵・防水性能を実現し、貫通部に防水シールリングを採用しているため、雨や猛暑、冬の氷点下などにさらされる屋外環境にも適しています。
停止ゼロの設置。都市部の通常業務に支障をきたさない: 作業は、標準的な実地作業手順に従って、認定された低圧電気技師によって行われました。幹線道路では停電は発生しておらず、信号機や近隣の商店への電力供給にも影響はなかった。合計 218 台のユニットがわずか 7 日間で設置され、試運転されました。これにより、従来の改修方法と比較してプロジェクトのスケジュールが 60% 以上短縮されました。
追加の配線は必要ありません。改造コストの大幅な削減: ピアッシングベースの自己給電技術を活用することで、個々のユニットに電源ケーブルを敷設する必要がなくなりました。これにより、ユニットあたりの材料費と人件費が約 85 RMB 節約され、配線コストの合計が 180,000 RMB 以上節約され、全体の改造コストが 40% 削減されました。
信頼性の高いピアスシール。長期間の屋外使用でも安全: ピアシング電極は錫メッキ銅製で、導体コアを損傷することなく均一なピアシング力を保証します。シリコンゴムの防水シールにより、ロックすると雨や湿気から完全に遮断されます。導入以来、ユニットは蘇州の梅雨、夏の最高気温 40 ℃、冬の最低気温 -5 ℃にも、絶縁劣化、浸水、短絡を起こすことなく耐えてきました。
安定した測定精度。エネルギー消費量計測要件を満たしています。分割コア センサーの嵌合面は精密研削を受けており、その結果、閉鎖時の磁気回路損失が最小限に抑えられ、クラス 0.5 の精度を達成し、サブ計測エネルギー統計の要件を満たしています。低電流信号に対する感度が高いため、個々の街灯の故障によって引き起こされる電流変化を正確に検出でき、故障の正確な早期警告が可能になります。
便利で効率的な設置。屋外の作業環境に最適: 軽量ユニットにはロック クリップが組み込まれているため、重い工具を使わずに 1 人の技術者が空中設置を完了できます。これにより、安全上のリスクと、屋外の高所での作業に伴う困難の両方が大幅に軽減されます。
O&M 効率と準拠した点灯率の大幅な向上: このシステムは、すべての回路にわたる電流をリアルタイムで監視し、開回路、短絡、または異常な停止に対して 10 分以内に自動的にアラートを送信し、それによって平均障害解決時間を 80% 短縮します。道路照明率は 92% から 99.2% に上昇し、自治体照明のグレード I 基準を満たしました。
洗練されたエネルギー管理と損失の削減: 導入後のエネルギー データの分析により、3 か所の不正な電力盗聴と 2 つの隠線漏洩の事例が特定されました。修復により、毎月の異常なエネルギー損失が約 2,300 kWh 削減され、年間の電気代が 25,000 人民元を超えて節約されました。
障害のない安定した機器の動作: 2024 年 10 月の時点で、218 台の変流器すべてが継続的かつ安定して動作しており、水による損傷、精度のドリフト、接続点の過熱は見られません。機器の完全性率は 100% です。
自治体の承認の成功: このプロジェクトは、都市道路照明エンジニアリングの建設と受け入れに関する技術仕様 (CJJ 89) および変流器に関する関連国家基準に準拠しており、スマート照明の改修に関する自治体当局の特別受け入れ検査に初回で合格しています。
絶縁貫通技術を備えたスプリットコア変流器は、分散型屋外配電システムをスマートに改修するための中核となる革新的なコンポーネントです。これは、従来の改修方法に関連する業界の 3 つの主要な問題点、つまり停電スケジュールの難しさ、配線コストの高さ、設置速度の遅さを効果的に解決します。
このテクノロジーは、自治体の街路灯、屋外の EV 充電スタンド、工業団地の配電、地方の電力網など、分散した場所と困難な電力アクセスを特徴とするシナリオに広く適用できます。これにより、停電ゼロ、最小限の配線、低コストで電流監視およびエネルギー データ収集システムを迅速に導入できるため、配電およびスマート シティ構築におけるモノのインターネット (IoT) 向けのコスト効率の高いセンシング層ソリューションとなります。
