配電システムが進化し続けるにつれて、電力会社、産業施設、再生可能エネルギー プロジェクト、商業インフラストラクチャは、より安全で、よりコンパクトで、より信頼性の高い電力ソリューションを必要としています。のアメリカンスタイルの変電所は、その統合構造、運用の安全性、設置時間の短縮、および柔軟な展開機能により、好ましいオプションとなっています。
この記事では、アメリカン スタイルの変電所がどのように機能するか、そのコア コンポーネント、利点、設置上の考慮事項、メンテナンス方法、およびそれが現代の配電システム全体で広く使用されている理由について説明します。

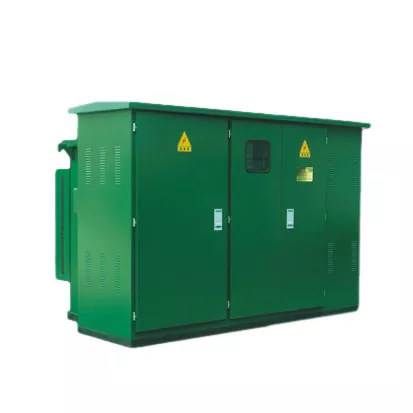

アメリカン スタイルの変電所は、変圧器、高電圧スイッチ、保護装置、低電圧配電機器を 1 つの密閉ユニットに組み合わせた、コンパクトな統合配電システムです。一般的に屋外に設置され、設置面積を削減しながら物流効率を向上させるように設計されています。
個別の変電室や複雑なケーブルの配置を必要とする従来の変電所とは異なり、アメリカン スタイルの変電所は設置と運用を簡素化します。コンパクトな設計により、都市インフラ、工業地帯、再生可能エネルギー プロジェクト、仮設電力システムに特に適しています。
アメリカ式の変電所のほとんどは油浸式で、内部の電気部品を塵、湿気、腐食などの環境条件から保護する完全密閉構造を特徴としています。
アメリカ式の変電所の動作原理は、変圧と配電に基づいています。電気エネルギーは高電圧コンパートメントを通って変電所に入り、電圧を下げるために変圧器に伝達されます。変換された電気は、低電圧コンパートメントを介してエンドユーザーまたは電気機器に配電されます。
システム全体に保護装置が組み込まれており、過負荷、短絡、異常な動作状態を防止します。これにより、安全かつ継続的な電力供給が保証されます。
| 成分 | 関数 |
|---|---|
| トランス | 高電圧を使用可能な低電圧に変換します |
| 高圧コンパートメント | 入力電源を制御および保護します |
| 低圧室 | エンドユーザーシステムに電力を供給します |
| 保護装置 | 過負荷や短絡による損傷を防止 |
| 冷却システム | 動作温度の安定性を維持 |
| 筐体構造 | 耐候性と安全性を提供します |
お客様の最大の懸念の 1 つは、設置スペースが限られていることです。アメリカンスタイルの変電所は、従来の変電所と比較して設置面積を大幅に削減する高度に統合された構造によってこの問題を解決します。
従来の変電所では、多くの場合、大規模な建設プロジェクトと長期間の設置期間が必要になります。アメリカン スタイルの変電所は、組み立て済みのユニットとして納品されるため、人件費と設置時間が削減されます。
密閉設計により、雨、塵、湿気、汚染などの外部環境リスクへの曝露を最小限に抑えます。これにより、長期的な信頼性が向上し、ダウンタイムが短縮されます。
統合された保護システムは電気的故障を迅速に隔離し、オペレーターの安全性を向上させます。完全に密閉された構造により、偶発的な接触のリスクも軽減されます。
顧客は長期的な運用コストを心配することがよくあります。アメリカ式の変電所は、コンパクトな密閉構造と耐久性のあるコンポーネントにより、日常的なメンテナンスの必要が少なくなります。
アメリカン スタイルの変電所は、信頼性が高く柔軟な配電ソリューションを提供するため、複数の業界で広く使用されています。
太陽光発電や風力発電などの再生可能エネルギー プロジェクトでは、コンパクトな変電所により送電網接続が簡素化され、エネルギー伝送効率が向上します。
適切なアメリカ式変電所の選択は、いくつかの運用上の要因によって決まります。購入者は、購入前に現在および将来の電力要件を評価する必要があります。
| 選択要素 | 重要性 |
|---|---|
| 電力容量 | 変圧器のサイズ要件を決定します |
| 電圧レベル | システムの互換性を保証します |
| 設置環境 | エンクロージャと冷却設計に影響を与える |
| 負荷特性 | 動作の安定性に影響を与える |
| 将来の拡張 | 長期的なスケーラビリティをサポート |
適切なエンジニアリング サポートとカスタマイズされたソリューションを確保するには、経験豊富なメーカーと協力することが不可欠です。
アメリカ式の変電所はメンテナンスの必要性が比較的低いですが、長期的な運用の信頼性を確保するには定期的な検査が依然として重要です。
予防メンテナンスにより、予期せぬ故障が大幅に減少し、機器の寿命が延びます。
| 特徴 | アメリカンスタイル | ヨーロピアンスタイル |
|---|---|---|
| 構造 | コンパクトな一体型設計 | 独立したコンパートメント |
| フットプリント | より小さい | より大きな |
| インストール | もっと早く | より複雑な |
| メンテナンス | メンテナンスの軽減 | 適度なメンテナンス |
| 応用 | 都市および産業プロジェクト | 大規模インフラシステム |
ほとんどのモデルは、プロジェクトの要件に応じて、10kV、15kV、20kV、35kV などの中電圧配電システムをサポートします。
はい。密閉された耐候性構造により、工業地域や海岸地域などの屋外環境に非常に適しています。
機器は納品前に事前に組み立てられているため、従来の変電所に比べて設置時間が大幅に短縮されます。
はい。メーカーは、顧客の仕様に基づいて、電圧定格、変圧器容量、エンクロージャの材質、保護システムをカスタマイズできます。
アメリカン スタイルの変電所は、そのコンパクトな構造、動作の安全性、効率的な設置プロセス、および信頼性の高い長期性能により、現代の配電にとって重要なソリューションとなっています。産業施設、再生可能エネルギープロジェクト、商業開発、都市インフラのいずれで使用しても、運用の複雑さを軽減しながら、安定した効率的な配電を実現します。
信頼性の高い電気インフラに対する世界的な需要が高まるにつれ、信頼できるメーカーを選択することがますます重要になっています。 Junray Electrical は、高い安全基準と信頼できるパフォーマンスを備えた現代の配電要件を満たすように設計された、プロフェッショナルなアメリカン スタイルの変電所ソリューションを提供します。
