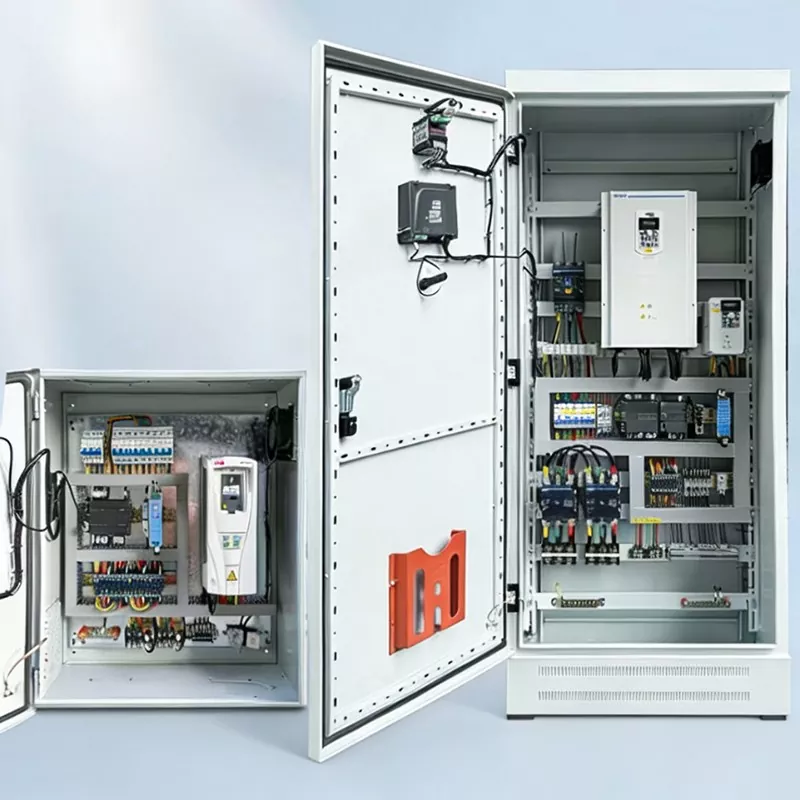

可変周波数制御キャビネット

Junray Electrical 可変周波数制御キャビネットは、正確な流量、圧力、または速度の調整を必要とする産業および都市用途向けに特別に設計されたインテリジェントなモーター速度制御ソリューションです。実際の負荷条件に応じてモーター速度を自動的に調整することで、固定周波数動作と比較して 30% ～ 50% のエネルギー節約を実現します。機能には、0 ～ 50Hz の無段階速度調整、定圧力または定流量用の PID 閉ループ自動制御、機械的衝撃やウォーターハンマーを排除するソフトスタート/ストップ、切り替え可能な VFD/主電源周波数バックアップモード、包括的な過負荷、過電流、過電圧、低電圧保護が含まれます。製造工場、廃水処理施設、HVAC システム、ビルオートメーションにおけるウォーターポンプ、ファン、エアコンプレッサー、コンベア、およびさまざまな産業用モーターに適しています。定格電力範囲は0.75kW～500kWで、IP40保護を備えており、床置き設置と壁掛け設置の両方をサポートしています。要求の厳しい産業環境で24時間365日連続稼働できるように設計されています。

可変周波数制御キャビネットの主な利点

インテリジェントな速度制御: 負荷の変化に応じてモーターの速度を自動的に調整できます。たとえば、ウォーターポンプの場合、水の使用量が少ない場合は、連続的な全負荷運転を避けるために速度が自動的に低下し、変動する負荷に完全に適応します。

省エネとコスト削減：固定周波数で動作させる場合と比較して、電気代を30%〜50%節約できます。ウォーターポンプやファンなどの連続稼働する機器の場合、1 年間で数千ドル、場合によっては数万ドルの電気代を節約できます。長期的なメリットは非常に大きいです。

ソフトスタート：ソフトスタート時にモーターを保護する機能です。始動時、電流は固定周波数の大きな始動電流なしで徐々に上昇します。これにより、モーターに損傷を与えたり、電力網に影響を与えたりすることがなく、モーターの耐用年数が大幅に延長されます。

複数の保護: 安定した信頼性の高い過負荷、過電流、過電圧、低電圧保護。モーターが故障すると自動的に停止し、モーターと周波数変換モジュールを保護し、機器の損傷を防ぎ、安定性と信頼性を確保します。

リモートコントロール: インテリジェントモニタリングは、リモートコントロールとインテリジェントモニタリングをサポートします。遠隔から速度を調整したり、稼働データを確認したり、現場での操作を回避したりできるため、管理がより便利になります。

技術仕様

精緻な職人技の展示

1. 可変周波数モジュール: 正確な速度制御と安定した動作を備えた高品質可変周波数モジュール。

2. ソフトスタート機能: ソフトスタート、始動電流を低減し、モーターを保護します。

3. 複数の保護: 過負荷、過電流、過電圧、低電圧保護により、安定性と信頼性を確保します。

4. 放熱および換気設計: 可変周波数制御キャビネットには専用の放熱チャネルが装備されており、動作熱を素早く除去し、可変周波数モジュールの安定した動作を保証します。

5. 標準配線プロセス：電源線と信号線の分離、水平配線と垂直配線、メンテナンスの容易化、安全性の確保と標準化。

アプリケーションシナリオ

可変周波数制御キャビネットは広く適用可能であり、さまざまなシナリオで使用できます。

給水ポンプ制御：給水ポンプと下水ポンプの周波数速度を可変制御し、省エネと消費量の削減を実現します。

ファン制御: ファンと換気装置の可変周波数速度調整により、エネルギーの節約と消費量の削減を実現します。

エアコンプレッサー：エアコンプレッサーの可変周波数制御により、省エネと消費量の削減を実現します。

コンベヤベルト: コンベヤの可変周波数速度調整、速度の調整。

その他産業用モーター：速度調整が必要な各種産業用モーター。

改修プロジェクトの概要

I. プロジェクトの概要

このプロジェクトには、大規模な都市下水処理施設の省エネ改修が含まれます。この施設の核となる設備には、曝気用ルーツブロワー、下水揚水ポンプ、返送ポンプセットが含まれます。当初、すべての機器はダイレクトオンラインまたはスターデルタ始動方法に依存し、流量調整にバルブ絞りを利用していました。装置は一定の最高速度で継続的に動作していたので、起動時のサージが大幅に上昇し、水圧や空気流量を調整できなくなり、深刻なエネルギーの浪費が発生しました。さらに、このシステムは、パイプラインのウォーターハンマー、過剰なブロワーの騒音と振動、高い機器故障率、および多額の O&M コストに悩まされていました。

無段階の速度調整、一定の圧力と流量、オンデマンドのエネルギー供給、エネルギー消費の削減を実現するために、プラントの高出力ブロワーとポンプの包括的な改修が行われました。インテリジェントな可変周波数ドライブ (VFD) 制御キャビネットが全面的に設置され、PLC 中央制御システムにリンクされて自動速度調整が行われるため、インテリジェントでエネルギー効率が高く、安定したプラント運転が保証されます。

II.改修前の問題

過度のエネルギー損失: ライン周波数での定速動作は、実際の水質や水量に関係なく、機器が全負荷で動作することを意味し、低負荷期間中に多大なエネルギーの浪費につながります。

高い起動サージ電流: スターデルタ起動は機械的衝撃を引き起こし、頻繁に系統電圧の変動、機械的損傷、ベアリングやカップリングの早期故障を引き起こします。

プロセス調整の精度が低い: 空気流と水圧は手動のバルブ絞りによって調整されていたため、遅れが生じ、精度が低くなりました。これにより、生化学タンク内の溶存酸素レベルが不安定になり、廃水処理パフォーマンスが不安定になりました。

深刻なウォーターハンマー、振動、騒音: ライン周波数での急速な起動と停止により重大なウォーターハンマー効果が発生し、パイプラインの緩みや漏れが発生し、ブロワーの振動と騒音が許容限度を超えました。

機器の寿命が短く、メンテナンスが頻繁に行われる: 機械的衝撃を伴う長期の高速運転により、モーター、ポンプ本体、ブロワーの摩耗が促進され、年間の修理や交換のコストが高額になり、ダウンタイムによる生産の中断が発生します。

Ⅲ．設備構成計画

プラントのブロワーとポンプの負荷特性と省エネ要件に基づいて、カスタムのインテリジェント VFD 制御キャビネットが現場に設置されました。これらのキャビネットは、「1 対 1」および「1 対多」の制御構成をサポートし、PID ベースの自動一定圧力/流量調整、中央制御システムの統合、ライン周波数と可変周波数動作間のシームレスな切り替えを特徴としており、24 時間の連続プロセス動作への適合性を保証します。主要機器の仕様

機器タイプ: 低電圧インテリジェント可変周波数制御盤 (ファン/ポンプ専用)

対応システム：380V三相AC低圧配電システム

制御電力: 15kW ～ 75kW (さまざまなポンプ セットおよびファン機器に段階的に適合)

速度制御方法: 0 ～ 50Hz 無段階でスムーズな速度調整。インテリジェント PID 閉ループ自動調整

動作モード: VFD 自動、VFD 手動、主電源周波数 (バイパス) バックアップ モード間で切り替え可能

連動機能：PLC集中制御通信、RS-485リモートネットワーキング、データアップロード、自動スタート/ストップをサポート

保護機能：過電圧、不足電圧、過電流、過負荷、欠相、過熱、短絡、ストール保護

補助機能: ソフトスタート/ストップ (ショックフリー)、障害ログ、アラームフィードバック、主電源周波数緊急スイッチング

IV.改修のハイライト

エネルギー効率を最大化するためのデマンドベースの速度制御: 流入流量と生化学タンク内の溶存酸素データに基づいて回転速度を自動的に調整します。低負荷期間中は低周波数で動作し、一定のフルスピード主電源周波数動作に伴うエネルギーの無駄を排除します。

ショックフリーのソフトスタート: 突入電流なしで0 Hzからスムーズに加速します。グリッドの変動、機械的衝撃、パイプラインのウォーターハンマーを排除し、モーターと配管インフラを保護します。

正確で安定したプロセス制御: PID 閉ループ制御により、安定した圧力と流量が保証されます。一定の気流と水圧を維持し、生化学的処理条件を安定させ、処理下水の遵守率を大幅に向上させます。

デュアルモードバックアップ (主電源/VFD): VFD に障害が発生した場合に主電源周波数動作にワンタッチで切り替えることで、ダウンタイムを防ぎ、廃水処理プラントの継続的な動作を保証します。

インテリジェントなリモート O&M: プラントの中央制御システムと統合して、動作パラメータと障害アラートをリアルタイムで監視します。手作業による検査の必要性が軽減され、無人でインテリジェントな管理が可能になります。

V. 改修後の運用結果

大幅なエネルギー節約: 装置は負荷に基づいて周波数を自動的に下げるため、全体的な節電率 30% ～ 40% を達成し、毎月の生産電力コストを大幅に削減します。

機器の寿命延長: ショックのないソフトスタート/ストップとスムーズな低速動作により、モーター、ベアリング、配管ネットワークの摩耗が大幅に軽減され、機器の故障率が 80% 以上削減されます。安定したプロセスのパフォーマンスとコンプライアンス: 水圧と空気流量は一定かつ制御可能であるため、廃水処理プロセスの安定性が向上し、プロセスの変動に伴うリスクを回避しながら排水の品質が一貫して基準を満たしていることが保証されます。

電力網の安定性の向上: 高電流の起動サージを排除します。瞬間的な電圧降下や上流の回路ブレーカーの迷惑なトリップを引き起こすことなく、安定したバスバー電圧を保証します。

O&M コストの大幅な削減: 機器の故障率が低く、摩耗が最小限に抑えられるため、頻繁なメンテナンスの必要がなくなります。リモート監視と早期警告機能により、運用とメンテナンスの手動作業負荷が大幅に軽減されます。

VI.事例の概要

可変周波数制御キャビネットは、水ポンプ、ファン、中央空調システム、産業用組立ライン、定圧給水、廃水処理などの用途に最適な省エネ制御ソリューションです。スターデルタまたはソフトスタート方式と比較して、無段階速度調整、正確なプロセス制御、大幅なエネルギー節約、ショックフリーのソフトスタートとソフトストップ、インテリジェントなシステム統合などの重要な利点を提供します。これらは、機器の起動に伴う安全性リスクを解決するだけでなく、生産プロセスを最適化し、電気コストを削減するため、産業部門や自治体部門における省エネ改修のための標準的で不可欠なコンポーネントとなっています。
