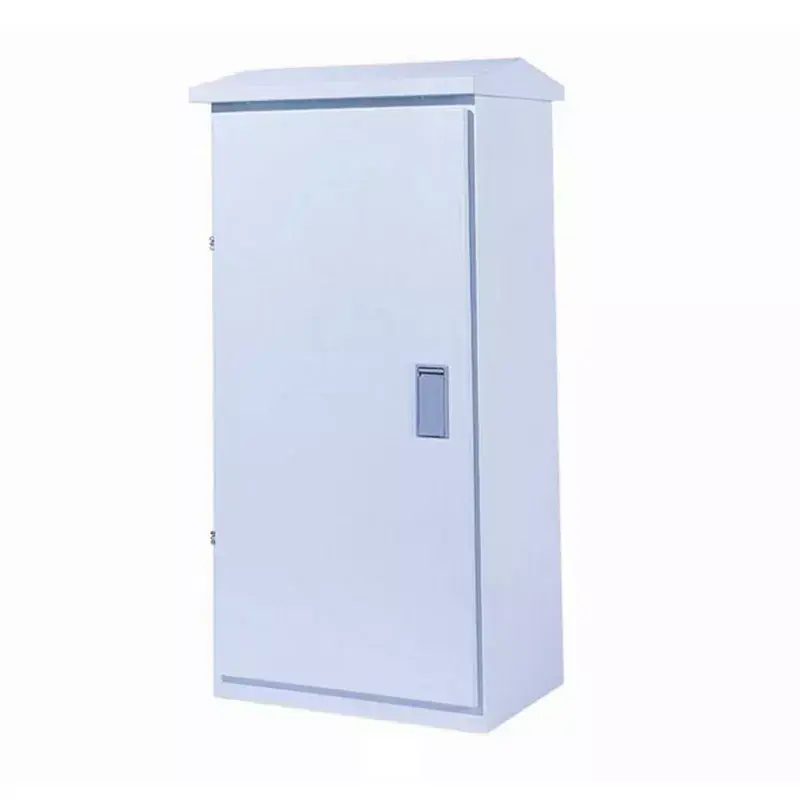

XL-21 屋外用防水電源キャビネット

屋外動力ポンプ、ファン、破砕機、その他の動力機器では、配電の安全性が生産の進捗に直接影響します。しかし、通常の屋内用電源キャビネットは屋外環境に適応できません。屋外に置くと、短時間で濡れて錆びてしまいます。また、風雨による浸食によって内部コンポーネントが損傷し、大電流の電源回路に耐えられなくなります。頻繁な故障や停止はメンテナンスコストを増大させるだけでなく、建設スケジュールの遅延にもつながります。 XL-21 屋外防水電源キャビネットは屋外電源用に特別に設計されており、これらの問題点に対処し、屋外電源機器に安定した安全な配電保証を提供します。

技術仕様

IP54の防水設計

当社は IP54 保護基準を厳格に遵守し、傾斜した防雨キャノピーとドアフレームの周囲の高密度シールゴムストリップを組み合わせて二重の防水バリアを形成します。雨水の飛沫や水蒸気の侵入を効果的に防ぐことができます。大雨が降る屋外状況でも、内部の電源コンポーネントが乾燥した状態に保たれ、水がかからないようにすることができるため、電源機器の安定した動作が保証され、屋外保護規格の要件も満たされます。

高い電流容量

XL-21 屋外防水電源キャビネットは、100A ～ 630A の範囲の定格電流をサポートします。大型・厚肉銅バスバーを採用しており、電流容量が大きく、温度上昇が低いのが特徴です。屋外大型水ポンプ、ファン、破砕機などの大電力機器への配電を容易に行うことができ、超大規模電力回路の要求に応え、機器の長期安定稼働を実現します。産業グレードの大電流使用シナリオに適しています。

耐衝撃性と耐久性

厚肉冷間圧延鋼板または304ステンレス材を使用します（必要に応じて選択可能）。キャビネットは強度が高く、衝撃や衝撃力に強いです。工事現場や鉱山など、衝突や衝撃を受けやすい場面でも、変形したり破損したりしにくいです。耐久性があり長持ちし、日光や腐食などの過酷な屋外環境に長期間適応できます。 C4 レベルの耐腐食規格に準拠しており、腐食性の高い環境からの浸食に耐えることができます。

着陸への適応

標準的な着陸設計を採用しており、複雑な設置手順なしで屋外の地面またはプラットフォームに直接設置できます。従来のすべての電源コンポーネントと互換性があります。新しいシーンに設置する場合でも、古い屋外電源ボックスを交換する場合でも、配線を変更することなく直接適応できるため、建設時間と設置コストが大幅に削減されます。

詳細設計

Junray Electrical は、製品を細心の注意を払って改良することを非常に重視しています。コア保護から日常使用まで、XL-21 屋外防水電源キャビネットのあらゆる設計は、屋外配電の要件を満たすように調整されています。品質を備え、安全なディフェンスラインを構築します。傾斜型の防雨屋根カバーと専用の防雨ひさしを組み合わせることで、雨水を素早く流れ、庫内への浸入を防ぎます。完全密封された高密度ラバーストリップが風、水蒸気、塵を効果的に遮断し、防水性と防塵性を高めます。大型の太い銅製バスバーにより、大電流を安定して伝送し、熱損失を低減します。厚みのある盗難防止安全ロックは、電気の盗難や悪意のある被害を効果的に防止し、屋外での電力使用の安全性を包括的に保護すると同時に、実用性とセキュリティも考慮しています。

該当するシナリオ

優れた保護性能、大電流容量、耐久性を備えた XL-21 屋外防水電源キャビネットは、さまざまな屋外配電シナリオに幅広く適用でき、さまざまな業界のニーズに正確に適合します。屋外給水ポンプのシナリオでは、屋外の下水ポンプ、給水ポンプ、灌漑ポンプの配電に適しており、給水および灌漑システムの安定した動作を保証します。屋外ファンのシナリオでは、屋外ファンとエアコンプレッサーの配電に適しており、機器のスムーズな動作を保証します。建設現場の電力シナリオでは、耐久性と設置の容易さが特徴で、屋外の電力設備や建設現場の仮設配電に適しています。鉱山機械のシナリオでは、鉱山の屋外クラッシャーおよび選別装置の配電に適しており、過酷な環境から保護します。屋外工場のシナリオでは、屋外工場ワークショップやオープン生産ラインの配電に適しており、スムーズな生産の進行を保証します。

よくある質問

Q: IP54 保護レベルは雨天にも耐えられますか?

A: XL-21 屋外防水電源キャビネットは IP54 保護レベルを備えています。雨水の飛沫や水蒸気の侵入を効果的に防ぎます。傾斜した防雨屋根と完全に密閉されたゴムストリップが装備されています。屋外で大雨にさらされた場合でも、内部コンポーネントが湿気や水浸しにならないようにすることで、電力機器の正常な動作が保証され、屋外保護規格の要件を満たします。

Q: キャビネットの材質にはどのようなオプションがありますか?

A: キャビネットの材質は、粉体塗装された冷間圧延鋼または 304 ステンレス鋼のいずれかです。どちらの素材も耐衝撃性と耐久性に優れた特徴を持っています。その中でも304ステンレス鋼は耐腐食性能が強く、鉱山や海岸などの過酷な環境にも完璧に適応します。また、C4 レベルの防食基準に準拠しており、腐食性の高い環境での浸食に耐えることができ、錆びたり損傷したりする傾向がありません。

Q: 古いボックスを交換する場合、再配線する必要がありますか?

A: いいえ、この製品は従来のすべての電源コンポーネントと互換性があり、通常の屋外電源ボックスに適合するサイズになっています。新規に設置する場合でも、古いボックスを交換する場合でも、元の配線を変更することなく、直接互換性があります。設置が簡単で、建設時間を節約できます。

Q: 定格電流はカスタマイズできますか?

A: はい、定格電流範囲は 100A ～ 630A です。カスタマイズがサポートされています。屋外大型水ポンプや破砕機などの大型電力機器の配電要件に最適な、大電流容量の大型銅バスバーを提供します。産業グレードの大電流使用シナリオに適しています。

改修事例

I. プロジェクトの概要

このプロジェクトには、都市公園の景観改善と改修が含まれます。この敷地には、大規模な音楽噴水ポンプセット、景観照明、屋外排気装置、灌漑ポンプなどの大電力負荷があり、すべての電力機器は屋外の湖の近く、緑地帯内、空き地に設置されています。当初の標準的な屋内電源キャビネットと単純な板金エンクロージャには、適切な侵入保護がありませんでした。雨、強い日光、高湿度、腐食性の湖の霧にさらされることには耐えられませんでした。水の浸入、湿気による回路ブレーカーのトリップ、端子の腐食、機器の停止などの頻繁な故障により、公園の景観システムが深刻に混乱し、感電や電気火災の危険が生じました。

頑丈な屋外電源機器の長期にわたる安全な動作を保証するために、すべてのユニットが XL-21 屋外防雨性および耐腐食性の配電キャビネットに置き換えられました。これらのキャビネットは、集中配電、過負荷および短絡保護、高出力ポンプ、照明、景観機器のローカル制御を処理し、公園の景観システムの年間を通じての安定した動作を保証します。

II.改修前の問題

不十分な保護と雨天時の頻繁な浸水: 標準的な屋内キャビネットには雨よけや二重防水がありませんでした。雨や霧が筐体に侵入し、湿気による短絡やサーキットブレーカーやコンタクタのトリップを引き起こしました。

湖近くの高湿度による深刻な腐食: 湖からの高い湿気レベルと大きな日内温度変化により、標準的な鉄製キャビネットが急速に錆びて剥がれました。錆びたベースプレートが通電中の電気部品を露出させました。

屋外の高負荷に耐えられない: 古くてシンプルなキャビネットは、内部レイアウトが整理されておらず、通電容量が不十分でした。高出力ポンプでは、起動時や動作中に過熱、接続の緩み、シャットダウンが頻繁に発生しました。

結露と水の蓄積による制御障害: 温度変動による大量の内部結露により、リレーや制御回路が誤動作し、噴水や照明システムの誤動作につながりました。

高い運営リスクと故障率: 頻繁に発生する機器の故障やメンテナンスのための停電により、公園の視覚的な魅力が損なわれ、その結果、運営とメンテナンスのコストが常に高額になりました。 Ⅲ．設備構成計画

高湿度、腐食条件、高負荷の電力負荷を特徴とする市立公園の屋外環境の要求を満たすために、この敷地には標準化された XL-21 屋外防雨配電キャビネットが装備されています。これらのユニットは強化された防水構造を備えており、集中多回路電源出力、ローカル起動/停止制御、過負荷および短絡保護、および障害分離機能を提供します。

主要機器の仕様

モデル: XL-21 屋外防雨・耐腐食配電盤

適用システム: 380V/220V 低圧配電システム

保護等級：IP55（防雨、防塵、結露、屋外の日光や湿気に強い）

キャビネット構造: 両開きドアの防雨設計、上部の雨よけキャノピー、下部の防水ケーブルグランド

材質と仕上げ：静電粉体塗装と防食/防錆処理を施した厚手の冷間圧延鋼板。高湿度で腐食性の高い湖畔環境に適しています

内部構成: メインスイッチ + 複数分岐サーキットブレーカー、AC コンタクタ、サーマル過負荷保護、端子台、接地システム

制御機能: ウォーターポンプとファンのローカルスタート/ストップ、過負荷保護、短絡保護、および障害トリガー電源絶縁

設置方法: 地面レベルの水の蓄積による浸水を防ぐため、屋外の床置きまたは高い壁に取り付けます。

IV.構造とアプリケーションのハイライト

水の浸入を完全に防ぐ二重防水構造：防雨型の外側ドアと密閉された内側ドアを備え、上部のレインキャノピーと下部の防水ケーブルグランドを組み合わせて、大雨や湖畔の霧に完全に耐え、内部を永続的に乾燥した状態に保ちます。

過酷な屋外条件に耐える耐食性と耐候性: 厚みのある防食粉体塗装により、紫外線、湿気、塩水噴霧、湿気に対する耐性を備えています。屋外での長期使用でも錆びや変形、塗装の剥がれがありません。

高い耐久性の電力容量: XL-21 標準キャビネットは、コンパクトな構造、高い電流容量、優れた放熱性を備えています。高出力ポンプセットや屋外電源機器向けに特別に設計されており、過熱や接続の緩みを排除します。

複数の電気保護により動作の安全性が保証されます。短絡、過負荷、欠相、熱過負荷に対する包括的な保護。単一回路の障害を独立して分離することで、他の機器の動作が影響を受けないようにします。整理されたレイアウトと便利なO&M: 整然とした内部配線、階層化およびゾーン化された構成、および明確なラベルにより、メンテナンス、トラブルシューティング、および将来の容量拡張が非常に簡単になります。

V. 改修後の運用性能

湿気関連の障害を完全に解決: 季節的な大雨や日内温度の変動による結露にもかかわらず、筐体内部は乾燥した状態に保たれ、埃が付着せず、湿気によるトリップやショートは発生しません。

ダウンタイムのない安定した設備稼働：噴水ポンプ、景観照明、灌漑設備の起動と停止がスムーズに行われます。年間を通して原因不明のシャットダウンや故障はなく、一貫したコンプライアンスに準拠したランドスケープ運用が保証されています。

無傷のエンクロージャの完全性: 湖畔の高湿度の環境で長期間動作したにもかかわらず、エンクロージャには錆び、塗装の剥がれ、変形がなく、優れた構造的および美的状態を維持しています。

電気的安全上の危険の排除: 完全に密閉された絶縁により、露出した充電部分がなく、漏電、感電、電気火災のリスクを効果的に防止します。

O&Mコストの大幅な削減：装置の故障率が極めて低いため、頻繁な修理や部品交換が不要となり、O&Mの負担が大幅に軽減されます。

VI.事例の概要

屋外防雨配電盤 (XL-21 屋外モデル) は、都市景観、屋外ポンプ場、公共広場施設、屋外産業用電力負荷向けに設計された特殊な機器です。標準のメーターボックスや屋内配電キャビネットとは異なり、頑丈な配電機能、二重層の雨よけ、耐腐食性と耐候性、高い侵入保護 (IP) 定格などの利点があります。高湿度、強い日光への曝露、雨による浸食によって引き起こされる機器の故障を解決するために特別に設計されており、屋外配電システムの安全かつ安定した動作に不可欠な標準機器として機能します。
