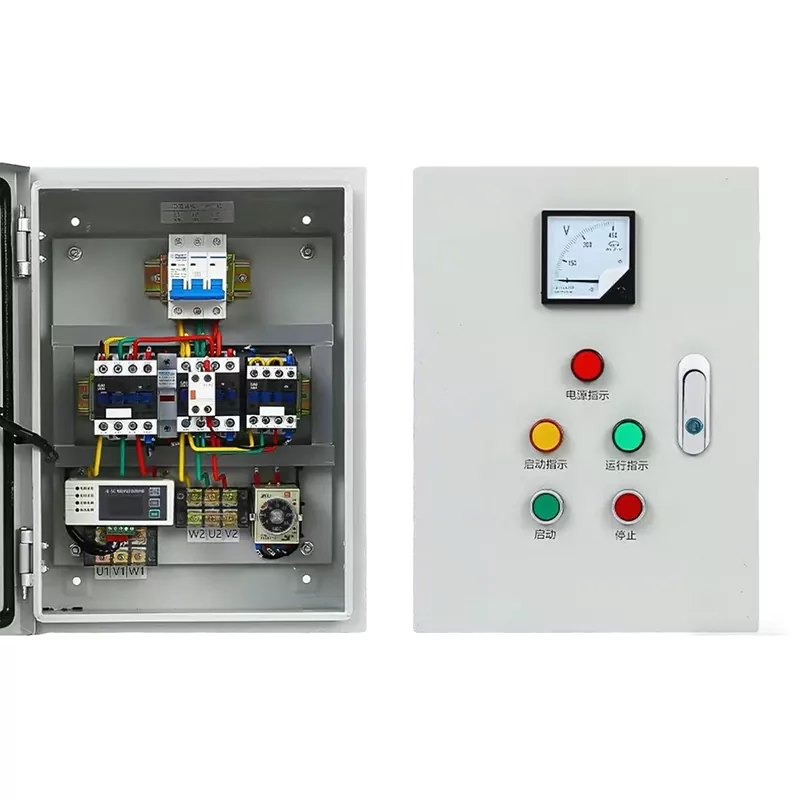

Star-Delta スターター コントロール キャビネット

Junray Electrical Star-Delta スターター コントロール キャビネットは、速度調整を必要としない高出力モーター用に特別に設計された、コスト効率の高い減電圧始動ソリューションです。スターデルタ始動技術を利用することで、始動電流を直接オンライン始動レベルの 3 分の 1 に削減し、過剰な突入電流によって引き起こされるグリッド電圧の低下、機械的ショック、および機器の損傷を効果的に排除します。シンプルで堅牢な構造により、可変周波数ドライブと比較して大幅に高い信頼性と低い故障率を実現しながら、コストは約 60% 削減されます。定格電力範囲は 15kW ～ 315kW で、IP40 保護を備えており、床置き設置と壁掛け設置の両方をサポートしています。スムーズな起動と機器の保護が重要な産業、自治体、商業環境におけるウォーターポンプ、ファン、エアコンプレッサー、コンベアベルトなどの高出力アプリケーションに適しています。

高出力モーター用に特別に開発

多くの企業が高出力モーターを使用すると、2 つの主要な問題に遭遇します。まず、モーターを直接始動すると、始動電流が大きすぎます。これは、電力網に大きな影響を与え、他の機器の通常の動作に影響を与えるだけでなく、モーターに損傷を与えやすく、機器の損傷や生産停止を引き起こします。第二に、始動電流の問題を解決するには、周波数変換制御盤を使用するとコストがかかりすぎます。速度調整が不要で始動電流を下げるだけで済むシナリオの場合、コストが非常に低くなり、コストの無駄が生じます。

Star-Delta スターター コントロール キャビネットは、この問題点に対処するために正確に設計されています。高出力モーター専用に開発されており、複雑な構造を必要とせず、実用性と経済性を両立させた効率的な降圧始動を実現し、速度調整を必要としない各種高出力モーターの始動ニーズに完璧に応えます。

技術仕様

コアアドバンテージ

起動時の電圧を下げて電力網を保護し、モーターの耐久性を高めます。

起動時はスターデルタ結線方式を採用しており、直接起動電流に比べて起動電流を1/3まで正確に低減できます。これにより、電力網への大電流の影響が完全に排除され、他の機器に影響を与える電力網内の電圧変動が回避され、過剰な始動電流によるモーターの焼損が効果的に防止されるため、モーターの耐用年数が延長され、機器の交換コストが削減され、大出力モーターの始動における主要な問題点が解決されます。

費用対効果の高い選択

可変周波数制御キャビネットと比較して、Star-Delta スターター制御キャビネットの価格は直接 60% 削減されました。複雑な可変周波数機器に多額の費用を費やす必要はありません。速度調整が必要なく、始動電流のみを下げる必要があるシナリオでは、使用要件を完全に満たすことができ、企業の調達コストを大幅に削減し、その後の運用と保守の投資を削減します。同等品と比べてコストパフォーマンスが格段に優れています。

シンプルで安定した構造

複雑な周波数変換モジュールを廃止し、シンプルで実用的な構造設計を採用し、動作中の安定性が高く、故障率が非常に低くなります。負荷が安定しており、機器のメンテナンスがほとんど必要ないシナリオに特に適しています。メンテナンスのための頻繁な停止が不要となり、設備故障による生産中断を軽減し、生産効率を向上させます。

複数の安全保護

過負荷、過電流、過電圧、不足電圧の保護機能を統合し、モーターの動作状態をリアルタイムに監視できます。モーターに異常が見られると、機器は自動的に停止し、モーターと関連機器を効果的に保護し、機器の損傷を防ぎ、機器の故障によって引き起こされる潜在的な安全上の危険と経済的損失を回避し、より信頼性の高い動作を保証します。

設置は便利で効率的です。

インストールプロセスは簡単です。専門の技術者がデバッグに多くの時間を費やす必要はありません。迅速に完了できるため、急速に進歩するさまざまなエンジニアリング プロジェクトに適しています。設置時間を短縮し、早期に設備を稼働させることができるため、プロジェクトの推進効率が向上します。

コンポーネントの詳細な分解

当社の Star-Delta スターター コントロール キャビネットは、あらゆる細部に細心の注意を払っています。コアコンポーネントから配線プロセスに至るまで、業界標準に厳密に従っています。高品質な製品により、調達の不安を解消し、長期安定稼働を実現します。専用のスタートライアングルスタートモジュールを搭載しています。コアコンポーネントは優れた品質を備えており、電圧降下始動を正確に実現し、始動電流を効果的に低減します。また、複数の保護部品を備えており、モーターの動作の安全性を完全に保護し、異常事態を防ぎます。精密タイムリレーは、手動操作を必要とせずに、正確な切り替えと信頼性の高い動作により、スタースタートモードとトライアングルスタートモードを自動的に切り替えることができます。専用の放熱および換気設計により、機器の動作中に発生する熱を素早く除去し、過熱によるコンポーネントの劣化を防ぎ、機器の耐用年数を延ばします。標準配線プロセスにより、電源線と信号線を確実に分離し、ストレート配線と垂直配線、端子マークが明確で後のメンテナンスが容易で、安全規格にも適合しているため、スムーズな案件受入が可能です。

さまざまな大出力モータの始動要件に対応

Star-Delta スターター コントロール キャビネットは、優れた性能と柔軟な適応性を備え、速度調整を必要としない大出力モーターのさまざまなシナリオで広く使用されており、さまざまな業界の始動要件に正確に適合します。

大出力給水ポンプのシナリオでは、さまざまな大出力給水ポンプに適しており、スムーズな減圧始動を実現し、過剰な起動電流によるポンプの損傷を回避します。

大出力ファンのシナリオでは、さまざまな大出力ファンの起動に使用でき、起動電流を低減し、ファンの安定した動作を確保します。

大出力エアコンプレッサーのシナリオでは、始動のスムーズさと機器保護の両方を考慮して、エアコンプレッサーの始動に適しています。

大出力のコンベア ベルトのシナリオでは、コンベア ベルトのスムーズな始動を支援し、装置の摩耗を軽減し、搬送効率を向上させます。

同時に、速度調整の必要のない他のさまざまな大出力モーターにも対応しており、工業生産、都市土木、各種加工工場を問わず、適応できます。

改修プロジェクトの概要

プロジェクトプロフィール

このプロジェクトは、複合商業施設の消火ポンプの電気システム改修に関するものです。この設備には、30kW の主消火用スプリンクラー ポンプと圧力安定化ポンプ セットが含まれています。クラス I 緊急消火負荷として分類されるこのシステムには、始動安定性、最小限の送電網への影響、および機器の信頼性に関して高い基準が要求されます。

オリジナルの装置では、ダイレクトオンライン (DOL) 起動方式が採用されていました。起動時の大量の突入電流により、電圧低下、照明のちらつき、上流の回路ブレーカーの瞬間的な過負荷が頻繁に発生しました。さらに、始動サージによってポンプの機械構造が損傷し、モーターの寿命が短くなる危険がありました。始動電流を削減し、スムーズな始動を確保し、送電網と消火設備の両方を保護するために、システムはスターデルタ (Y/Δ) 低電圧始動制御キャビネットにアップグレードされ、低衝撃始動に関する火災安全規定の要件を満たしました。

改修前の問題

過剰な起動突入電流: DOL 起動電流は定格電流の 6 ～ 7 倍に達し、頻繁に系統電圧の変動やオンサイト機器の電源の瞬断を引き起こしました。

機械的衝撃による損傷: 全電圧の「ハード」スタート時の過剰な瞬間トルクにより、ポンプのカップリングとベアリングに繰り返しストレスがかかり、高い故障率、騒音、振動が発生します。

上流のブレーカーのトリップ: 高い突入電流により受電回路ブレーカーに瞬間的な過負荷が発生し、時折迷惑なトリップが発生したり、消火設備が確実に作動しなくなる危険性があります。

火災安全許容基準への非準拠: 高出力消火ポンプの直接始動は固く禁止されています。減電圧始動は必須です。元の始動方法は合格基準を満たしていませんでした。

頻繁な起動/停止サイクルに対応できない: DOL の起動には高い熱損失が伴うため、消防システムの試運転やリンクテスト中に必要な頻繁な起動/停止操作には適していません。

設備構成計画

30kW 消防ポンプモーターの仕様と消防電気規定に基づいて、専用の Star-Delta 減電圧起動制御キャビネットが設置されました。これらのキャビネットは、スター構成の減電圧始動とそれに続く時間遅延によるデルタ全電圧動作への自動切り替えを容易にします。これらは、過負荷、欠相、短絡、熱の問題に対する保護機能に加え、ローカルおよびリモートのリンケージ制御機能を備えています。主要機器の仕様

制御負荷: 30 kW 三相防火スプリンクラー ポンプ モーター

始動方法: スター (Y) 減電圧始動 → 定格動作のデルタ (Δ) への時間遅延スイッチ

始動電流: 直接オンライン始動電流の 3 分の 1 に低減。グリッドへの影響を大幅に最小限に抑える

制御コンポーネント: メインコンタクタ、スターポイントコンタクタ、ランコンタクタ、時間遅延リレー、サーマル過負荷保護装置

スイッチング時間: スイッチングのためのインテリジェントな 7 秒の遅延。スムーズな無負荷ポンプ始動特性を実現するために最適化

制御機能：現地手動起動、火災警報器連動による遠隔起動、操作フィードバック、故障警報

保護機能：欠相保護、過負荷保護、短絡保護、過熱保護シャットダウン保護

改修のハイライト

始動時の影響の大幅な低減: Star-Delta の減電圧始動により、突入電流が妥当な範囲に制限され、電圧ディップやグリッド変動が効果的に排除されます。

非常にスムーズな起動: ソフトな起動により、激しい機械的衝撃が排除されます。ポンプ、モーター、配管に対するウォーターハンマーの影響を大幅に軽減し、機器の耐用年数を延ばします。

堅牢で信頼性の高い保護ロジック: 複数の電気保護層が欠相、過負荷、ローターロック障害を正確に検出し、適時にシャットダウンとアラームをトリガーして、機器の動作準備を確保します。

消防システム連携サポート: 火災警報制御パネルと統合して、火災時の自動起動、遠隔起動/停止、ステータスフィードバックを可能にし、火災安全の受け入れ基準に完全に準拠します。

成熟した設計と低い故障率: Star-Delta 制御回路はシンプルで安定しており、メンテナンスが容易で、耐干渉性が高いため、長期間待機しているものの、必要なときに即座に作動する必要がある消防設備に最適です。

改修後の運用実績

安定したグリッド動作: 突入電流が大幅に減少します。施設内で電圧変動や光のちらつきがなく、瞬間的な過負荷で上流のブレーカーが落ちることもありません。

スムーズでショックのない起動: モーターとポンプは振動と騒音を大幅に低減しながらスムーズに起動します。パイプラインのウォーターハンマーに関連するリスクは完全に排除されます。

正確で信頼性の高い保護: 複数のテスト実行とリンケージテストが、誤報や意図しない操作なしで正常に実行されました。 100% の機器運用の完全性。

火災安全性の合格: 起動方法、制御ロジック、およびリンク機能は、火災安全システムの電気設計コードに完全に準拠しており、最終的な受け入れ検査に合格しています。

O&M コストの削減: 機器の故障率が大幅に低下しました。頻繁な修理や機械部品の交換が不要となり、安定した信頼性の高い長期稼働が保証されます。事例の概要

Star-Delta 減電圧始動制御キャビネットは、水ポンプ、ファン、産業用モーター、消火システムなど、30 kW ～ 132 kW の範囲の高出力機器向けに最も広く使用されている成熟した始動ソリューションです。シンプルな構造、高い安定性、低い故障率、優れた費用対効果を特徴としており、モーターの始動サージを効果的に緩和し、電力網と機械装置の両方を保護します。防火および産業用電気規格に準拠しており、民間の建物、地方自治体のプロジェクト、および産業用電力システムの標準制御装置として機能します。
