APFアクティブパワーフィルターキャビネット

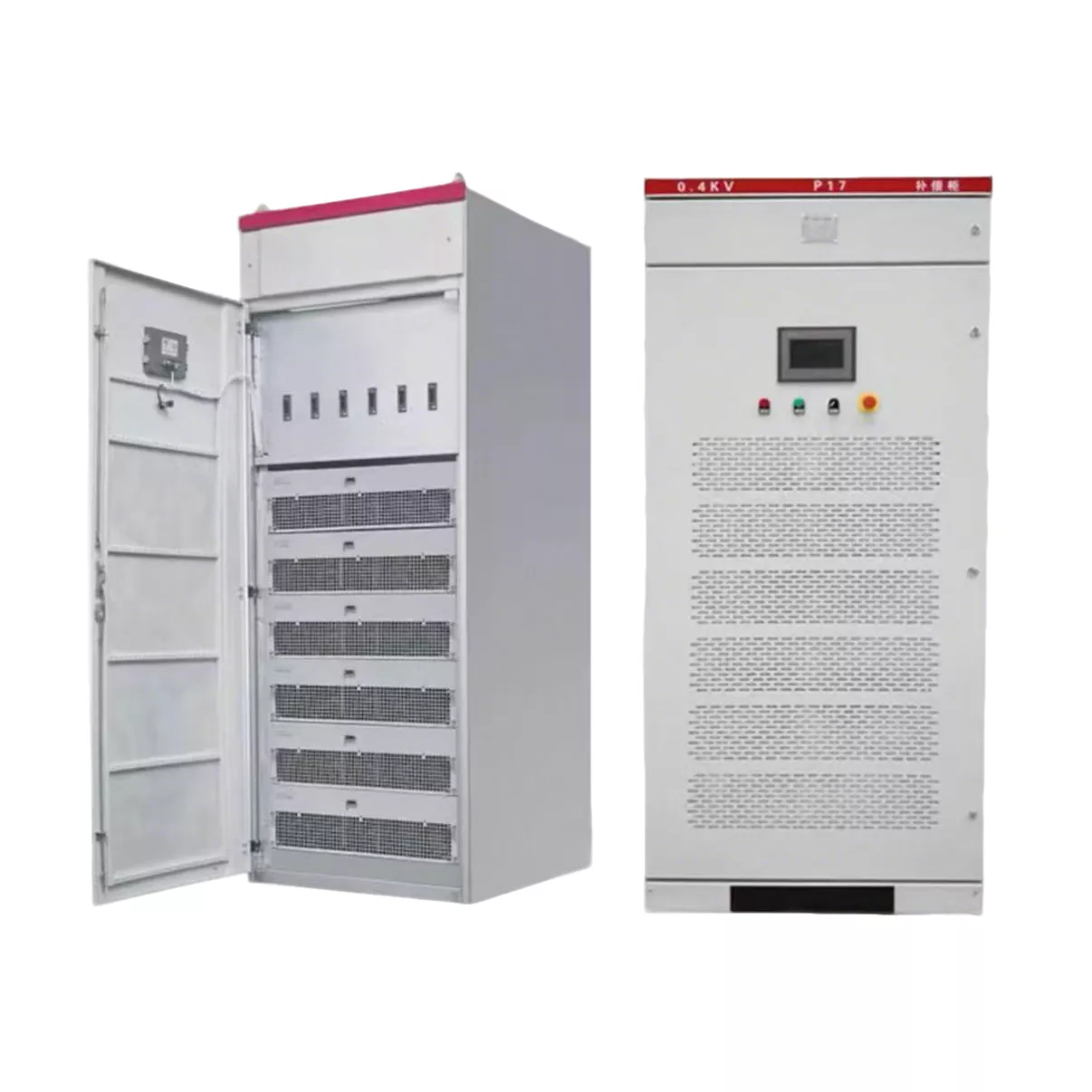

Junray Electrical APF アクティブ パワー フィルター キャビネットは、可変周波数ドライブ、整流器、UPS システムなどの非線形負荷によって引き起こされる高調波汚染を排除するように設計されています。 2 次から 50 次までの高調波補償をリアルタイムで提供し、95% 以上の緩和効率を達成し、全高調波歪み (THDi) を GB/T 14549 および IEEE 519 規格の制限内に低減します。これにより、変圧器、ケーブル、コンデンサ、および敏感な下流機器を過熱、早期劣化、または故障から保護します。このキャビネットは床置き型で、IP4X 定格を備えており、過電圧、不足電圧、過電流、過熱保護装置を含む複数の保護機能が組み込まれています。製造工場、化学施設、データセンター、大規模インフラプロジェクトに適しています。

あなたの工場が動的管理を緊急に必要としているのはなぜですか?

周波数変換器や整流装置などの非線形負荷の普及に伴い、電力網の高調波汚染はますます深刻になっています。これにより、変圧器が過熱し、ケーブルの老朽化が促進されるだけでなく、コンデンサの爆発、リレー保護の誤動作、その他の重大な事故につながる可能性があります。より直接的な経済損失は、電力供給部門が課す「高調波罰金」によるものである。従来のパッシブフィルターは特定の周波数のみをターゲットにすることができ、システムインピーダンスと共振しやすく、二次汚染を引き起こします。当社の APF アクティブ パワー フィルター キャビネットは、高度な動的管理テクノロジーを採用しています。これは電力網の「浄化器」のようなもので、電流波形をリアルタイムで監視し、高調波振幅と逆方向の等しい振幅の補償電流を自動的に識別して生成することができます。この「毒を以て毒を制す」アプローチにより、高調波の影響を完全に排除し、全高調波歪み率を国家標準の範囲内に制御し、罰金や機器の焼損のリスクとは完全に別れを告げることができます。

コアの利点

このAPFアクティブパワーフィルターキャビネットの核となる価値は、その高い動的応答能力と高精度の制御効果にあります。まず、フルレンジの高調波制御機能があり、一般的な 5 次および 7 次高調波に加え、2 次から 50 次までの高次高調波を含む高調波の 95% 以上をフィルタリングできます。第二に、高調波の制御、線路損失の低減、変圧器の実効負荷率の増加（変圧器容量の拡大と同等）により、電力品質が大幅に向上します。さらに重要なことは、繊細な下流機器を効果的に保護し、モーターと周波数変換器の耐用年数を延ばすことができることです。多くの工場では、この機器を設置してから最初の 1 か月間で達成される電力の節約とペナルティの回避によって、機器コストのかなりの部分がカバーされることが多く、その結果、非常に高い投資収益率が得られます。

Junray Electrical の取り組み

ISO、CE、CCC などの国際認証を取得した経験豊富なメーカーとして、Junray Electrical は産業環境の過酷さをよく知っています。このAPFアクティブ・パワー・フィルタ・キャビネットは床置き型設計を採用しており、IP4Xの保護レベルを備えており、さまざまな配電室環境に適しています。内部には高品質の APF アクティブ フィルター モジュールが使用されており、標準化された電源と弱電流の分離配線技術と組み合わせて、システムの電磁両立性と安定性を確保しています。この装置は強力なインテリジェント検出機能を備えており、頻繁に手動で調整することなく負荷の変化に自動的に適応できます。同時に、過電圧、不足電圧、過電流、過熱保護などの複数の保護メカニズムが組み込まれています。システムに異常が発生した場合、自動的にシャットダウンし、警報を発します。専用の冷却および換気設計により、長期間の高負荷動作でもモジュールが安定して安定した状態を維持できます。

広く適用可能なシナリオ

当社の APF アクティブ パワー フィルタ キャビネットは、電力品質に対する要件が非常に高い場所で広く使用されています。多数の周波数変換器を備えた製造工場や整流装置を備えた化学工場、データ密度の高いデータセンターなどでは「電力網の番人」として欠かせません。大規模なインフラプロジェクトでは、建設機械によって生成される高調波干渉を効果的に管理することもできます。 Junray Electrical を選択するということは、テクノロジーを理解し、品質を重視するパートナーを選択することを意味します。選定から設置、アフターサービスまで一貫したサービスを提供し、お客様の配電システムを最適な状態に導きます。

技術仕様

ケーススタディ

このプロジェクトには、市の二次下水処理場が含まれます。主な負荷には、流入ポンプ、戻りポンプ、曝気ブロワー、および汚泥脱水装置が含まれます。すべての機器は、速度制御に可変周波数ドライブ (VFD) とソフトスターターを利用しており、高強度の非線形負荷を伴う典型的なシナリオを表しています。

特定された問題

この発電所の元の低電圧配電システムには、標準的な無効電力補償コンデンサ バンクのみが装備されており、高調波緩和装置がありませんでした。長期にわたる運用により、さまざまな電力品質の問題が発生し、継続的な生産が頻繁に中断されるため、包括的な緩和のためにアクティブ パワー フィルター (APF) を設置する緊急の必要性が生じました。

深刻な高調波歪み: オンサイトの電力品質テストでは、低電圧側で電流の全高調波歪み (THDi) が 27.6% であり、主な特性高調波が 5 次、7 次、11 次、および 13 次であることが判明しました。これは、許容限界をはるかに超えるレベルです。

コンデンサバンクの頻繁な故障: 無効電力補償コンデンサは頻繁に膨れ、絶縁破壊、トリップを起こし、適切にスイッチングできなくなりました。その結果として生じる力率の低下により、力率調整料金に基づく罰金が科せられるリスクが生じました。

深刻な機器の過熱: 低電圧バスバー、電力ケーブル、変圧器で異常な温度上昇が観察され、ケーブル絶縁の劣化が加速し、火災の危険が生じます。

不安定なオートメーション システム: PLC、計装、およびオンライン監視機器は高調波干渉の影響を受け、データの変動や異常な読み取り値が発生し、場合によってはプロセス インターロックの誤ったトリガーを引き起こしました。

配電盤の迷惑なトリップ：高調波により過剰なゼロシーケンスと歪み電流が発生し、低圧サーキットブレーカーや漏電保護装置の迷惑なトリップが頻繁に発生し、継続的な下水処理が中断されました。

解決

負荷特性と高調波試験データに基づいて、300A APF アクティブ フィルタ キャビネットが低圧配電室の 0.4kV 主母線に集中並列構成で設置されました。この設定では並列接続を採用し、すべての周波数範囲にわたって高調波を動的に軽減すると同時に、動的無効電力補償を提供し、系統共振を抑制します。設備仕様：

型式：低圧アクティブパワーフィルタ（APF-300A/380V）

設置場所：0.4kV低圧主配電室

補償方法: リアルタイム並列アクティブ軽減

軽減範囲: フルスペクトル高調波 (2 次から 50 次)。高調波緩和と動的無効電力補償の同時実行

応答時間: ≤5ms;可変周波数駆動 (VFD) ファンおよびポンプからの動的変動負荷に対応

高調波コンプライアンス: システム THDi が 27.6% から 8% 未満に減少

結果

コンデンサキャビネットの故障を完全に解決: 高調波共振干渉を排除。コンデンサーが膨張したりトリップしたりすることはなくなりました。無効電力補償システムが安定して動作します。

機器の温度上昇の大幅な削減: 変圧器、バスバー、ケーブルの発熱問題が大幅に改善されました。長期にわたる高温劣化のリスクを排除します。配電設備の耐用年数を延ばします。

安定した自動化制御システム: 高調波干渉を完全に排除。 PLC、センサー、オンライン監視機器からのデータは安定した状態を保ち、不安定な変動や誤ったインターロックトリップはありませんでした。

電源の信頼性の向上: 低電圧スイッチの迷惑なトリップの問題を完全に解決しました。廃水処理プロセスの継続的かつ安定した24時間稼働を保証。生産停止を防ぎました。
