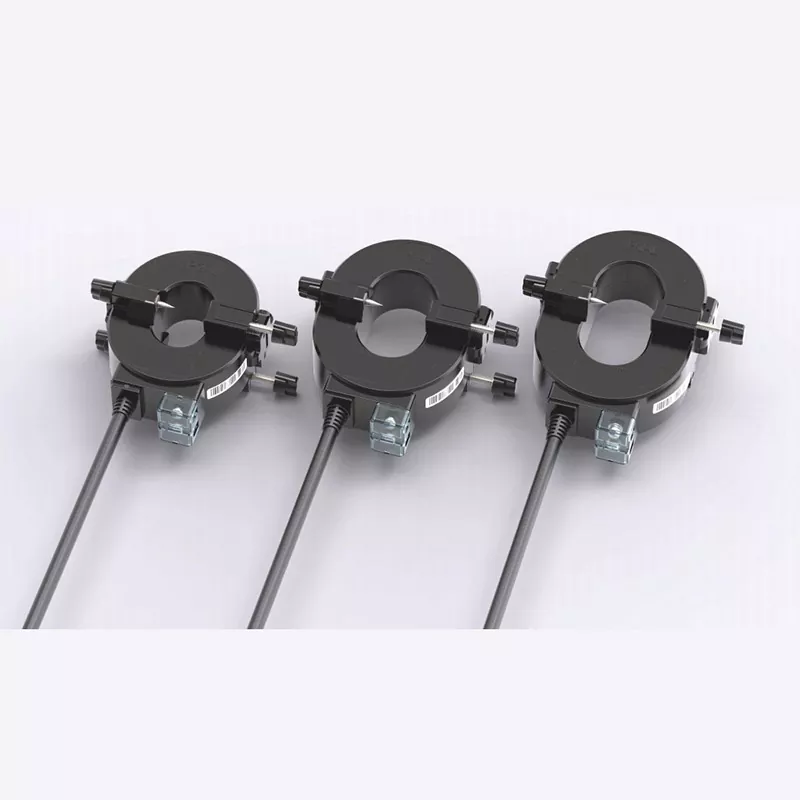

当社の CTHW9 屋外用防水変流器は、対称の二重ネジ ロック機構を備えています。単一ネジ設計と比較して、この構造はより均一な力の分布とより緊密なコアの閉鎖を保証し、構造的に測定精度と長期的な動作安定性を保証します。この製品ラインは、さまざまな直径の低電圧電力ケーブルに対応できるよう、さまざまな口径サイズを提供しています。
左右対称のデュアルネジロック機構を採用しており、取り付け時には両側のネジを交互に締めます。これにより、上部と下部のトランスハウジング全体に力が均一に分散され、コアインターフェイスでの隙間のないぴったりとした嵌合が保証され、片面ロックによって引き起こされる位置ずれや精度の偏差などの問題が排除されます。ロックピンがケーブル外周にしっかりと押し付けられるため、ケーブルの滑りや回転を防ぎ、モーターやファンなどの振動の多い環境でも長期間安定した測定性能を発揮します。
さまざまな内部開口サイズのモデルが用意されており、断面積が小さいものから大きいものまでの低電圧電力ケーブルを完全にカバーします。シングルコアケーブルとマルチコアケーブルの両方と互換性があり、5A ～ 4000A の容量を持つ回路のデータ収集ニーズに対応します。選択は柔軟であり、回路電流およびケーブル仕様との正確なマッチングが可能です。ユニットは簡単なクランプ機構で直接取り付けることができるため、ケーブルを変更する必要はありません。
高品質の方向性シリコン鋼コアを備えたこのデバイスは、高透磁率、低磁気損失、広い線形範囲、および電磁干渉に対する強力な耐性を備えています。この製品は、電力計やエネルギー監視システムと組み合わせた場合に動作電流取得でクラス 0.5 またはクラス 1 の精度を達成する計量グレード変流器として機能することも、漏電保護および火災安全電力監視装置と併用するためにミリアンペア レベルで残留電流を正確に検出するゼロシーケンス変流器としてカスタマイズすることもできます。
ハウジングは高強度の難燃性エンジニアリング プラスチックで成形されており、極端な温度による衝撃や経年劣化に対する耐性を備えています。内部には真空エポキシ樹脂ポッティングプロセスが採用されており、湿気、埃、腐食に対する包括的な保護を提供し、保護等級 IP65 を達成しています。 CTHW9 屋外用防水変流器は、産業プラントや屋外配電ボックスから地下共同溝や湿気の多い電気シャフトに至るまで、さまざまな環境において安定した長期動作と耐用年数の延長を保証します。
透明端子カバー：配線状態が一目瞭然。現場での受け入れや定期検査の際にカバーを取り外す必要がないため、トラブルシューティングがより効率的になります。
明確な極性マーキング: P1/P2 方向と二次端子の極性がハウジング表面にマーキングされており、配線ミスを効果的に防止します。
防水性と耐屈曲性のケーブル出口: 屋外設置要件に適した、密閉された防水インターフェイスを備えた専用の出力ケーブルが付属しています。
統合設計 (追加のアクセサリは不要): 追加の部品を購入することなく、箱から出してすぐに設置できるため、全体的な設置コストが削減されます。
両側の固定ネジを交互に緩め（反時計回り）、パーティング ラインに沿ってハウジングの上部と下部をゆっくりと分離します。
測定するケーブルを変圧器の内側の開口部の中心に配置し、ケーブルが中心にあり、内壁を圧迫しないようにします。
合わせ面を合わせてハウジングの上部と下部を閉じます。両側のネジを交互に (時計回りに) 締めて、表面が完全にフィットし、内部のコンタクト ピンがケーブルをしっかりと固定します。
透明の端子カバーを開け、二次側配線を極性表示に従って正しく接続し、カバーを閉めれば取り付けは完了です。
誘導された高電圧は人員や機器の安全に危険をもたらすため、動作中は変流器の二次側を決して開放したままにしないでください。零相変圧器を設置する場合は、相線と中性線が同じ方向に通過するようにし、極性合わせに注意して配線してください。
ケーブルの実際の外径に基づいて、適切な内径サイズを選択します。湿気の多い屋外環境では、配線接続部分の追加の防水処理を推奨します。
既存の配電システムの改修: 停電や断線を必要とせずに、古い工業地帯や商業ビルのケーブル回路に計測と監視を設置し、生産のダウンタイムをゼロにします。
産業用エネルギー管理: 生産ライン、ユーティリティ機器、エアコンプレッサーなどに電力を供給する回路から現在のデータを収集し、エネルギー消費統計と効率分析を可能にします。
残留電流保護: 漏電保護装置と組み合わせたゼロシーケンス変流器として機能し、配電システム内の電気的安全性を確保します。
火災安全電力監視: 火災安全システム規制に準拠するために、火災安全配電回路の電流と残留電流を監視します。
スマート配電監視: 電力監視プラットフォームと IoT 端末を統合して、リモート データの取得と障害の早期警告を可能にします。
当社の全製品の CTHW9 屋外用防水変流器は、国家規格に厳密に従って製造されています。各ユニットは工場出荷前に、精度校正、電源周波数耐電圧試験、絶縁性能チェックなどの包括的な試験を受け、安定した信頼性の高い性能を保証します。
カスタマイズが可能: 電流比、開口サイズ、出力構成、およびゼロシーケンスパラメータを調整して、特定の要件を満たすことができます。
専門の技術チームが選択ガイダンスとエンドツーエンドのアフターセールス技術サポートを提供します。
製品には 1 年間の保証が付いています。品質が保証されているので安心してご購入ください。
プロジェクト名: 杭州市蕭山区のスマート物流パークのエネルギー消費監視システム改修。
場所: 浙江省杭州市蕭山区川華物流基地。
竣工日：2026年3月。
使用製品：各種仕様の絶縁貫通型分割コア変流器。
総建築面積120,000㎡の物流パークは2018年に完成、運用を開始しました。 3つの高規格倉庫、自動仕分けセンター、低温コールドチェーン保管エリア、および付随するオフィス設備で構成されています。同園は172の低圧配電回路を運営しており、年間の電気代は320万元を超えている。元の配電システムにはメインの受電メーターのみが装備されており、エネルギー消費量のサブメーター機能がありませんでした。さらに、コールドチェーンおよび選別事業の特定の運用要件により、この施設は、このような改修に通常必要となる長時間の停電に対応できませんでした。産業用エネルギーの節約とコスト削減の要件を満たし、ゾーン別の電気料金計算と異常アラートを実現するために、この公園はインテリジェントな配電のアップグレードを開始しました。絶縁貫通電源タップを備えたスプリットコア変流器 (CT) がコア電流検出コンポーネントとして選択され、停電を発生させずにすべての回路にわたって監視を導入できるようになりました。
サブメーター化されたエネルギー消費データの欠如と大まかなコスト管理: マスターメーターのみに依存していたため、倉庫、仕分け、コールドチェーン、およびオフィスゾーン全体の電気コストを細分化することができませんでした。また、機器のアイドリングや負荷なしでの稼働など、隠れた無駄が特定されることも防止され、電気代が高くなり最適化されず、省エネのアップグレードにはデータに基づいた正当性が欠けていました。
法外なコストと停止ベースのアップグレードの実行不可能性: コールドチェーン保管エリアで 4 時間を超える停電が発生すると、生鮮食品に損害が生じる可能性があり、1 件あたりの損失は 20 万人民元を超えると推定されます。選別センターでは、繁忙期には 1 日あたり 80 万人民元以上の生産高が発生し、1 日のダウンタイムで非常に大きなコストがかかります。従来の「スルーホール」CT では、設置のためにケーブルを切断する必要がありました。停止の承認を確保できなかったため、アップグレード計画は当初棚上げされました。
ケーブル トレイ内の狭い設置スペースと配線の問題: 電源回路の 80% 以上がケーブル トレイ内に集中していました。従来のアップグレードでは、トレイ カバーの大規模な取り外しと追加の電源ケーブルの敷設が必要であり、その結果、膨大な作業負荷、高い安全上のリスクが発生し、既存のケーブル レイアウトが混乱する可能性がありました。
リアルタイムの電流監視の欠如と過負荷リスクの検出の困難: 仕分け機器の負荷は、主要な電子商取引販売イベント中に大幅に変動します。ラインの過負荷が長時間続くと、絶縁体の劣化が加速したり、火災が発生したりする可能性があります。手動検査の頻度が限られていたため、隠れた欠陥が検出されないことがよくありました。分岐回路の過熱によりトリップが発生し、選別作業が中断されるという事故が以前にも発生していました。
「ゼロ停電、最小限の配線、狭いスペースへの適合性」という主要な要件に対処するこのプロジェクトでは、特定の回路仕様に基づいてモデルを選択し、すべての回路にわたって絶縁貫通電源タップを備えたスプリットコア CT を利用しました。
中心となる設計原則
絶縁ピアシング自己給電: 内蔵ピアシング電極を利用して、CT は相導体の絶縁体を通して直接電力を取り出し、センシング モジュールと通信モジュールに電力を供給します。これにより、監視ポイントに 220 V の電源ケーブルを敷設する必要がなくなります。ヒンジ付きの非切断設計: ケーブルの外側に直接クランプするスナップロック ヒンジ構造が特徴です。ケーブルを切断したり端子を切断したりする必要がなくなり、低電圧の通電規格に準拠した停電なしでの設置が可能になります。
サブメータリング アーキテクチャ: 機能ゾーンおよび電力使用タイプごとにデータを収集し、一元的なエネルギー管理プラットフォームにアップロードして、ゾーン別の電力コストの計算、異常な使用量のアラート、およびエネルギー消費傾向の分析を可能にします。
コンパクトなスペースへの適応性: デバイスの寸法が最適化され、操作上のクリアランス要件が削減されたため、ケーブル トレイや配線が密集したエリアなどの狭い設置環境に適しています。
ダウンタイムゼロの設置と運用損失ゼロ: 認定された低圧電気技術者が、規制に従って厳密に活線作業を実行しました。この改修プロセスにより、コールドチェーン冷蔵および仕分けシステムの電力供給が中断されることはなく、その結果、貨物の損傷や注文の遅延は発生しませんでした。これだけで、推定 50 万人民元を超える停電損失が回避され、複雑な停電承認と負荷移行手順が不要になりました。
電力ケーブルの不要化と総コストの 35% 削減: 自己給電式絶縁貫通技術を活用することで、172 の監視ポイントに個別の電力線を敷設する必要がなくなりました。これにより、ケーブル配線材料、ケーブル トレイの穴あけ、人件費にかかるコストが削減されました。全体的な改修コストは従来のソリューションより約 35% 低くなり、建設期間は半分以下に短縮されました。
狭いケーブル トレイ スペースへの適応性と効率の大幅な向上: コンパクトなデバイスは操作と設置に最小限のスペースしか必要とせず、ケーブル トレイ カバーの大部分を取り外す必要がありません。クランプ、ピアシング、ロックの全プロセスを片手で完了でき、ユニットあたりの平均取り付け時間はわずか 8 分です。トレイ内に配線が密集している回路でも迅速な設置が可能で、高所や狭い場所での作業に伴う安全上のリスクを大幅に軽減します。
信頼性の高いピアス接触と過熱/絶縁リスクなし: ピアス電極は導電性の高い錫メッキ銅で作られており、安定した接触抵抗を確保するための定力ロック機構を備えています。ピアッシングポイントには一体型の絶縁ガスケットが含まれており、過熱、酸化、絶縁劣化を起こすことなく屋内で長期間使用できます。完成後、プロジェクトは 72 時間の全負荷温度上昇テストに合格し、すべての点が国家基準を満たしました。測定精度は標準および内部会計要件を満たしています。スプリットコアセンサーの合わせ面には精密研削加工が施されており、磁気回路をしっかりと閉じ、磁気損失を最小限に抑え、測定精度は一貫してクラス 0.5 以内です。集計されたサブ計量データとマスター メーター間の差異は 2% 未満であり、社内のエネルギー消費量の計算と部門のコスト配分に関する管理ニーズを完全に満たしています。
準従量制エネルギー会計の実装。年間の節電効果は 200,000 RMB を超えます。この改修により、ゾーンおよび機能ごとに分類された精細な電力使用統計が可能になりました。データ分析により、夜間のコールドチェーン保管エリアでの無負荷エネルギー消費量の多さや仕分けエリアでのエアコンプレッサーのアイドリングなど、無駄なポイントが特定されました。運用戦略を最適化した結果、月間の電力削減量は約 18,000 kWh に達し、年間の電力コストの削減は 200,000 RMB を超えると予測されています。
プロアクティブな過負荷警告により、ダウンタイムのインシデントを防止します。システムは現在の過負荷警告しきい値を確立しました。 「618」と「ダブル 11」の仕分けピークシーズンには、高負荷警告が 3 回発令されました。運用および保守 (O&M) 担当者は、機器の動作組み合わせを迅速に調整し、高出力機器の起動時間をずらして、回路の過負荷やトリップによる選別の中断を防ぎました。これにより、300,000 人民元を超える累積ダウンタイム損失が回避されました。
健全性100%で設備の安定稼働を実現します。 2026 年 7 月の時点で、172 台すべての変流器が継続的に安定して動作しています。貫通点の過熱、絶縁破壊、信号ドリフトなどの障害は発生していません。機器の完全性率は 100% であり、頻繁なメンテナンスや校正が不要なため、O&M コストが非常に低くなります。
省エネ承認を通過し、政策補助金を確保した。このプロジェクトは、産業用省エネ改修補助金の現地申請要件を満たしました。包括的なサブメーターシステムと明確な省エネ結果のおかげで、第三者機関の承認を無事通過し、120,000人民元の特別省エネ補助金を受け取り、改修コストをさらに削減しました。
ピアスタイプの分割コア変流器は、システムのシャットダウンが許容されず、変更の実装が困難である物流、産業、商業施設などの既存の配電シナリオにおいて、低侵入、低コスト、高効率のインテリジェントな改修経路を提供します。これにより、停電や配線の切断が必要となる従来の計器用変圧器に伴う設置上の課題が解決され、追加の電源配線にかかるコストと時間が削減されます。サブメーターのエネルギー消費と状態監視のためのシステムを迅速に確立することができ、企業がエネルギーを節約し、コストを削減し、配電運用とメンテナンスをアップグレードするのに役立つ、コスト効率の高いコアセンシングコンポーネントとして機能します。
