古い配電室、作業場、建物の多くでは、メーター、オンライン監視、または漏電保護の追加が必要です。最大の課題は変流器の設置です。
停電の申請には長いプロセスが必要です。工場やスーパーマーケットの 1 日のダウンタイムは、数万から数十万の損失につながる可能性があります。
標準のスルーホール変圧器では、ケーブルを取り外し、バスバーを取り外す必要があります。これは、既存の配線を損傷する危険性がある、労働集約的なプロセスです。
キャビネットの内部が狭いと、標準の変圧器にケーブルを通すスペースがないことが多く、配線の再配線には時間と資材の両方が無駄になります。
一時的な検査やトラブルシューティングでは、デバイスを取り付けてから取り外す必要があり、非効率な行ったり来たりのワークフローが発生します。
当社のクランプオン変流器はこれらの問題を解決します。ジョーを開いてケーブルまたはバスバーにクランプし、配線を固定するだけです。設置には停電や既存の回線の変更が必要ないため、設置効率が効果的に 2 倍になります。
1. 真の「ライブ」インストール
分割コア設計を採用しているため、ケーブルを切断したりバスバーを分解したりする必要がありません。適切な安全手順を実行すれば、活線に直接クランプできます。これにより、停電アプリケーションやラインの解体に関連するコストが大幅に節約され、プロジェクトのスケジュールが 70% 以上短縮され、ダウンタイムが許されない工場、病院、データセンター、スーパーマーケットの電力システムの改修に最適です。

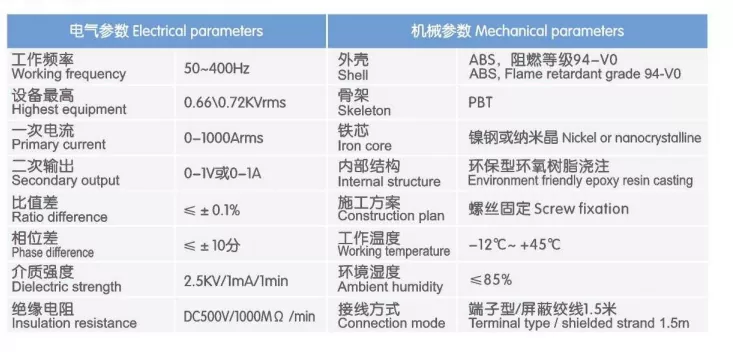

2. 安定した準拠した精度
高透磁率のシリコン鋼コアで構築されており、優れた直線性と最小限の誤差を実現します。標準クラス 0.5 の精度は、計測、オンライン監視、保護サンプリングの要件を満たしています。低電流でもドリフトを示さず、定格範囲内で磁気飽和を回避し、安定した長期データを保証します。電力量計、監視装置、火災感知器と互換性があります。

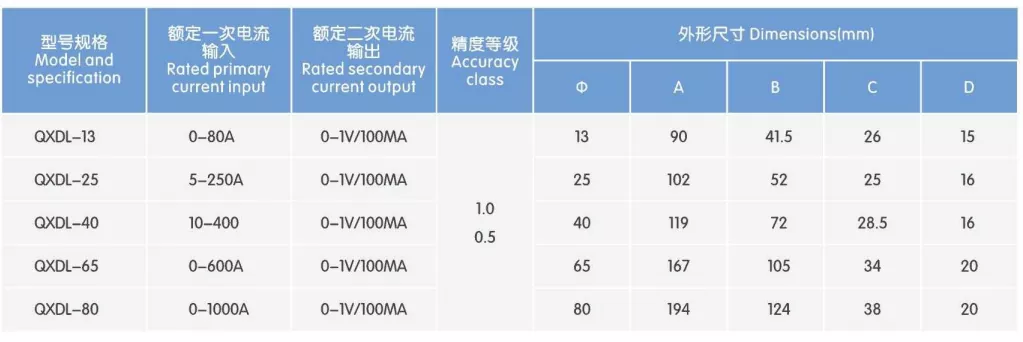

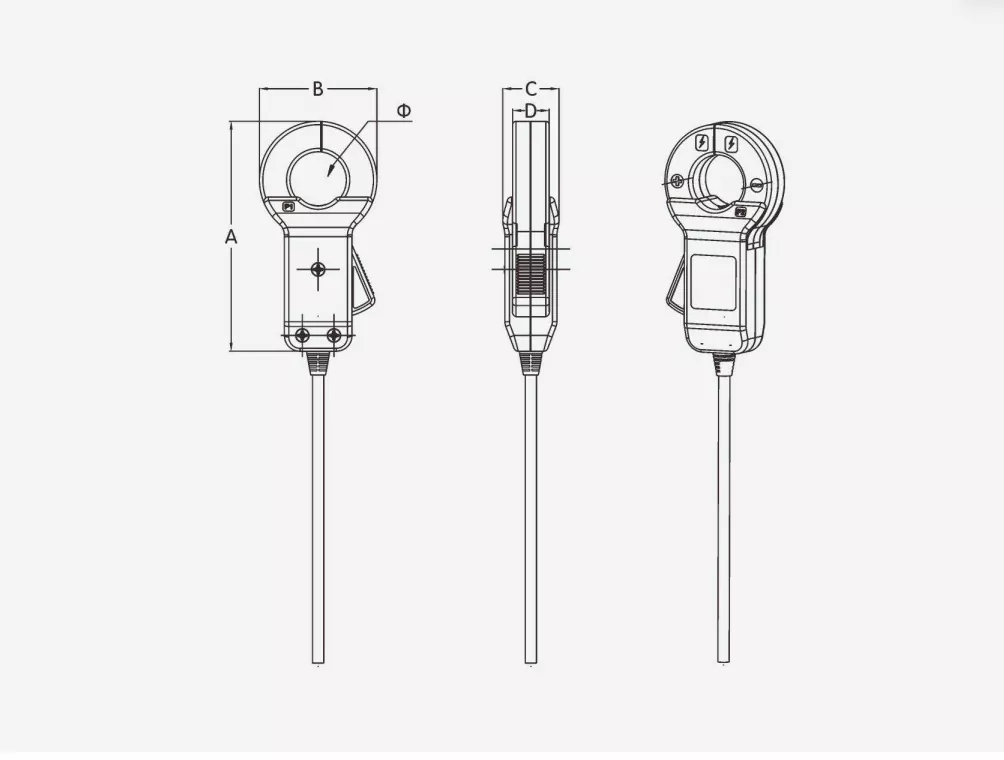

3. 豊富なサイズ範囲
当社は、細いケーブルから太いバスバーまで幅広い仕様を提供しており、単芯ワイヤ、複数より線ケーブル、角形バスバーに適合する複数の開口オプションを備えています。カスタム成形は必要ありません。標準モデルは即出荷が可能ですので、お急ぎの場合でも短納期でお届けします。
4. 信頼性の高い絶縁
ハウジングは難燃性エンジニアリング材料で作られており、高い絶縁耐力と経年劣化や湿気に対する耐性を備えているため、ほとんどの屋内配電用途に適しています。合わせ面は精密研磨されており、しっかりとフィットし、磁気抵抗が低くなります。仕上げは滑らかでバリがなく、取り付け時の手の怪我に対する安全性を確保し、電力業界の規格に準拠しています。
5. 手間のかからない配線
二次出力には、端子極性が明確にマークされた特殊な耐屈曲ケーブルが使用されており、追加の試運転を必要とせずにメーター、保護リレー、または PLC に直接接続できます。ケーブルの出口部分は曲げによる損傷を防ぐために強化されており、ケーブルは現場での引っ張りや配線に耐え、絶縁体の破れや断線が発生しないため、非常に頑丈で耐久性があります。
老朽化した配電室とキャビネットの改修。エネルギー計測とオンライン電流監視の設置
消防電源監視および電気火災/漏電検出システムとの統合
工場設備の技術的アップグレード。モーター、ファン、ポンプの保護とサンプリングを追加
太陽光発電およびエネルギー貯蔵発電所の AC/DC 回路電流検出
仮設電源、点検、故障診断のための仮設
ビル、スーパーマーケット、病院の配電のO&Mアップグレード
精密嵌合ジョー: 細かく研磨されたコア面により、最小限の隙間と低い磁気抵抗でしっかりと密閉され、安定した測定精度が保証されます。
難燃性で頑丈なハウジング: 高強度エンジニアリングプラスチック。難燃性、断熱性、耐落下性、耐老化性 - 過酷な現場条件に耐えられるように作られています
明確なパラメータラベル: 各ユニットには変換比、極性、仕様を示す明確なラベルが付いており、簡単に識別でき、間違いのない配線が可能です。
強化された出力設計: テールのねじれ防止スリーブにより、繰り返しの引っ張りによるワイヤーの破損を防ぎます。複雑な現場配線環境に最適
ライブインストールは、資格のある電気技術者が実行する必要があります。適切な絶縁を確保し、電気安全プロトコルを厳守します
取り付け中にジョーの接触面をきれいにして、破片や隙間がないように完全に閉じてください。
変流器の二次側を決して開放したままにしないでください。運転前に配線精度を確認してください
標準モデルは屋内用です。屋外に設置するには保護筐体が必要です
工場から直接供給。標準仕様の在庫が豊富にあります。 48時間以内に発送手配
人為的以外の損傷に対する 1 年間の保証。生涯にわたる技術サポートの提供
一括購入とプロジェクト見積もりがサポートされています。選択とマッチングのアドバイスが可能
佛山市順徳市楽柳工業団地における配電安全性と負荷調査プロジェクト
プロジェクト名：佛山市順徳区楽柳地区工業団地配電安全調査及び負荷診断プロジェクト
場所: 広東省仏山市順徳区楽柳街区広大工業区
実施期間：2025年10月15日～11月5日 適用製品：分割コアクランプオン変流器全製品（φ30mm～φ150mmまでの5仕様）
楽柳街区は順徳市のハードウェアと家電製造の中心地です。広大工業団地には 32 社の大規模製造企業が入居しています。配電システムは 2005 年から 2024 年の間に設置されたため、機器の使用年数に大きな差が生じています。地元の緊急事態管理当局は、第三者の電力 O&M (運用および保守) 機関と協力して、公園の企業向けに包括的な配電安全検査と負荷特性診断を実施しました。彼らは、過負荷、三相の不均衡、絶縁劣化などの安全上の問題をスクリーニングすると同時に、省エネ改修をサポートするデータを提供しました。
製造企業は検査のために長時間停電する余裕がなかったため、このプロジェクトでは、電流データ収集用にスプリットコアクランプオン変流器をポータブルエネルギーデータ端末と組み合わせて独占的に利用しました。これにより、電源を遮断することなく、すべての回路を継続的に監視できるようになりました。
停止ベースの検査に対する大きな抵抗。低企業協力
パーク内のほとんどの企業は注文ベースの生産モデルで運営されています。生産ラインがたった 1 時間停止しただけで、数千元から数万元の損失が発生します。従来の窓型（ソリッドコア）変流器は、設置時に配線を外したり電源を切断したりする必要があるため、ほとんどの企業にとって協力が困難であり、検査の進捗が滞っています。
回路仕様の幅広いバリエーション。単一範囲の装備が不十分
電流レベルの範囲は、ワークショップの照明分岐の数十アンペアから、主入力バスバーの 2,000 アンペア以上に及び、ケーブルとバスバーの寸法はさまざまです。従来の検査装置は通常、測定範囲が固定されているため、複数セットのデバイスを輸送する必要があり、O&M効率が低くなります。
瞬間的な読み取り値は真の負荷特性を反映していない
標準的なクランプオンマルチメータは瞬時の電流値のみを捕捉するため、朝のピーク時や夜間のスタンバイ時などの負荷変動を記録できません。また、断続的な過負荷や三相の不均衡の変動などの隠れた問題を検出するのにも苦労し、検査結果の実際的な価値が制限されます。
複雑な現場配線。導入効率が低い
従来の固定式検査装置は設置が面倒で、1 回線に導入するのに 30 分以上かかります。パーク全体に約 300 のサーキットがあるため、完成予定期間は 2 か月を超え、特別な是正キャンペーンのスケジュール要件を満たせませんでした。
非侵入型 (停電なし)、マルチレンジ、迅速な展開機能という主要な要件を満たすために、このプロジェクトでは 5 つの仕様の分割コア クランプオン変流器 (CT) を利用しています。これらは、さまざまな回路の特定の電流定格と導体寸法に適合しており、ポータブル電力品質端末と組み合わせることで、72 時間の連続データ収集を容易にします。
コアソリューション設計
分割コアの非侵入型設計: プッシュ トゥ オープン クランプ機構を備え、CT はケーブルまたはバスバーの外側に直接クリップされます。これにより、端子を取り外したり電源を切断したりする必要がなくなり、標準の操作手順に従って低電圧環境での安全なライブ設置が可能になります。
段階的な範囲による高精度マッチング: 5 つの開口サイズが異なる電流範囲に対応します。小口径 CT は測定精度を確保するために低電流回路に使用され、大口径 CT は大電流回路の導体サイズに対応し、精度と互換性のバランスをとります。
連続負荷監視モード: CT からの出力信号はポータブル収集端末に供給されます。継続的なデータ収集は各回路に対して 72 時間にわたって実行され、本番、スタンバイ、ピーク負荷期間を含む動作状態を完全に捕捉して、負荷プロファイルと電力品質レポートを生成します。
全体を通して停止ゼロのテスト。企業にとって生産損失なし: すべての回路テストは通常の生産運用中に実施されました。企業は生産を停止したり、計画停電を申請したりする必要がありませんでした。参加した 32 社すべてが、生産中断による損失を被ることなくテストを無事に完了し、工業団地でのテストの難しさと進捗の遅さに関する業界の問題点を効果的に解決しました。
包括的な仕様を網羅。 1台の装置であらゆるシーンに対応：口径φ30mmからφ150mmまでの全範囲をカバーします。 1 セットの機器を運ぶ 1 つの保守チームが、支線から主な入力線まで、あらゆる回線にサービスを提供できます。これにより、頻繁に機器を変更する必要がなくなり、現場での運用の柔軟性が大幅に向上します。
堅牢なデータサポートによる高精度の連続収集: 0.5 クラスの測定精度と 72 時間の連続サンプリングにより、システムはピーク負荷、三相不平衡、力率変動などの重要なデータを正確に捕捉します。結果として得られるテストレポートは、企業と規制当局の両方によってデータの信頼性が認められ、安全性の修正とエネルギー効率のアップグレードの信頼できる基礎として機能します。導入効率が 3 倍になり、プロジェクトのタイムラインが大幅に短縮されました。単回路変流器の設置と端末の試運転にかかる時間は平均わずか 5 分で、テストのために停電や配線の切断が必要な従来の方法よりも 3 倍以上速くなりました。工業団地全体の 286 サーキットすべての検査は、当初の 60 日間のスケジュールを大幅に前倒しして、わずか 21 日間で完了し、目標とする修復イニシアチブを首尾よく完了させました。
持ち運び可能で耐久性があり、複雑な現場条件に適しています。軽量で頑丈、落下耐性のある変圧器は、O&M 担当者が異なる工場エリア間を簡単に持ち運ぶことができます。クランプジョーの耐摩耗設計により、開閉を繰り返しても測定精度が低下せず、長期間の高頻度使用でも安定した性能を維持します。
包括的な危険の特定とクローズドループの修復。このプロジェクトでは、21 の過負荷回路、深刻な三相不均衡のある 37 回路、力率が低い 19 回路、および絶縁劣化による漏電リスク 7 件を特定しました。修復リストが各企業に発行されました。 2025 年末までに危険除去完了率は 92% に達し、公園の配電の安全性が大幅に向上しました。
企業向けのデータ主導のエネルギー効率のアップグレードとコスト削減。負荷監視データに基づいて、12 社がエアコンプレッサーの最適化、時間ベースの照明制御、無効電力補償のアップグレードなどの省エネに関する推奨事項を受け取りました。導入により、工場ごとに月平均約 1,200 kWh の電力削減と年間 100,000 人民元を超えるコスト削減が実現し、投資回収期間は 1 年未満でした。
O&M効率の向上とサービスモデルの拡大。この機器を活用して、サードパーティの O&M プロバイダーは、年次安全検査サービスを「1 回の即時検査」から「四半期ごとの継続的な負荷監視」にアップグレードしました。これにより、サービス価値が 40% 増加し、顧客更新率が大幅に向上し、産業用配電 O&M サービスの再現可能なモデルが確立されました。
高頻度使用においても故障がなく安定した装置性能を発揮します。プロジェクト全体を通じて、変圧器は 1,200 回を超える開閉サイクルを経ましたが、ジョーの接触不良、精度のドリフト、絶縁損傷などの問題は発生しませんでした。このシステムは 100% の機器完全性率を実現し、高頻度でマルチシナリオの産業 O&M 検査の要求を完全に満たしました。 VI.事例の概要
分割コアクランプオン変流器は、電力システムのO&M、エネルギー効率診断、安全検査に不可欠なポータブル測定装置です。これらは、産業環境で遭遇する主要な課題、特に停電のスケジュール設定の難しさ、展開の遅さ、測定範囲の不十分さなどを効果的に解決します。スプリットコア設置の利便性と収益グレードの測定精度を組み合わせたこれらのデバイスは、一時的なトラブルシューティングと対象を絞った負荷調査の両方に適しているだけでなく、永続的な監視システムの補助ソリューションとしての使用にも適しています。これらは、サードパーティの電力サービス プロバイダーや企業の O&M 部門にとって不可欠なツールです。
