耐候性で柔軟な絶縁材料と強化された工業グレードの防水ハウジングで構築されたバスバー タイプ コイル変流器は、屋外配電盤、太陽光発電所、EV 充電ステーション、自治体の屋外電力インフラなどの過酷な環境に適しています。屋外電流監視、エネルギー消費分析、電力品質評価などのアプリケーションをサポートします。

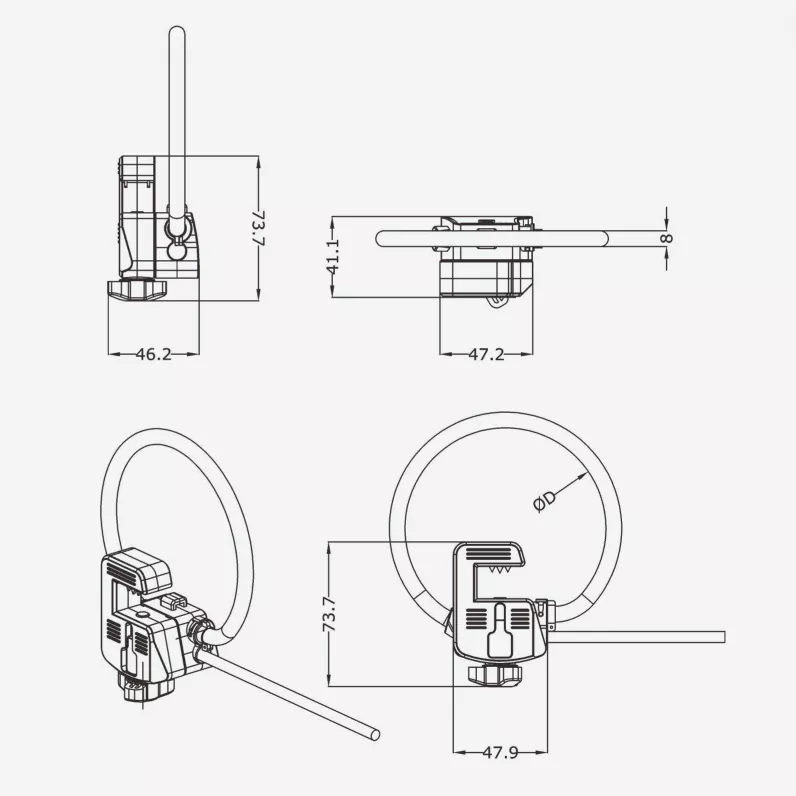

市場をリードする精度: 位置誤差が最小限に抑えられ、外部電界の影響を受けにくいクラス 0.5 の精度。 22.5 mV/kA、50 mV/kA、および 100 mV/kA の感度で利用可能です。
IP67 完全密閉、防水、防塵: ハウジングとケーブル出口点の専門的な密閉により、雨、結露、粉塵の侵入を防ぎます。屋外の現場、地下共同溝、湿気の多い作業場などの過酷な環境に最適で、屋外での長期使用でも水の浸入やショートが発生しません。
幅広い温度での工業用設計: -40°C ～ +80°C の範囲で確実に動作します。極度の温度に耐性のある材料とプロセスで構築されたバスバータイプのコイル変流器は、北の凍てつくような寒さでも、南の高温多湿な条件でも、周囲温度の大きな変動にもかかわらず、安定した性能と測定精度を維持します。
迅速な活線設置のための分割コア構造: スナップロック開口部の設計により、既存の配線を変更したり停電を必要とせずに、1 人で現場で設置できます。従来の屋外配電機器のアップグレードに特に適しており、プロジェクトのスケジュールを短縮し、建設コストを削減します。
複雑な設置シナリオに対応する柔軟なコイル: コイル本体にはわずかな柔軟性があり、円形のケーブル、長方形のバスバー、および不規則な導体の周囲にフィットします。これは、従来のリジッド変流器に伴う設置上の制限を克服し、コンパクトなキャビネットスペースと密集した配線レイアウトに最適です。
屋外 PV システム: PV 結合ボックス、ストリング インバーター、屋外ボックス型変電所の AC/DC 側の電流監視。
新しいエネルギー充電パイル: 屋外の DC/AC 充電パイルおよび充電ステーション配電回路の電流検出と計測。
自治体の屋外配電: 街路灯制御キャビネット、屋外リングメインユニット (RMU)、および地下共同溝内の配電システムをオンライン監視します。
屋外産業機器: 工業地帯の屋外ファン、ウォーターポンプ、コンプレッサーの動作電流監視と故障早期警告。
エネルギー貯蔵ステーション: 屋外エネルギー貯蔵キャビネットおよびバッテリークラスターの充放電電流の取得。
フィールド電源 O&M: 屋外回線での一時的な検査、トラブルシューティング、負荷テストのためのポータブル測定。
湿気/腐食環境: 上水道、下水処理場、沿岸施設の配電設備の電流検出。
プロジェクト名: 蘇州工業団地、三天島地下共同溝の電力事業区画の低圧配電ステータス監視アップグレードおよび改造。
プロジェクトの場所: 江蘇省蘇州工業団地、三天島科学技術イノベーションベルト内の地下共同溝。
改修完了日: 2024 年 5 月。
使用製品：φ80mm IP67広温度対応分割芯フレキシブルロゴスキーコイル。
Sangtiandao 地下共同溝は、蘇州工業団地の主要な都市インフラ プロジェクトです。約 8.6 キロメートルにわたるこのトンネルには、電力会社、一般公共会社、ガス パイプライン用の別々の区画が収容されています。電力ユーティリティ コンパートメントは、照明、換気、防火、環境監視、緊急避難などの重要なシステムに電力を供給し、電源の信頼性について非常に高い要件が求められる「レベル 1 負荷」に分類されます。
トンネル内の地下環境は、年間を通じて 92% 以上の相対湿度を維持しており、雨季には局所的に短期間の水の滞留が発生します。元の変流器 (IP40 定格) は 3 年間稼働していました。この間、12 台のユニットで端子の腐食と絶縁抵抗の劣化が発生し、2 台では結露と水の浸入による信号取得異常が発生し、重大な安全上のリスクが生じました。さらに、高負荷分類のため、改造のための長時間の停電は現実的ではなく、従来の変流器の設置方法の実装が困難でした。広範な評価を行った結果、プロジェクトではコア電流検出コンポーネントとして IP67 定格のフレキシブルなスプリットコア ロゴスキー コイルを選択し、停電を必要とせずにすべての回路にわたる監視システムのアップグレードを可能にしました。
高湿度で水の影響を受けやすい地下環境。標準装備には十分な保護がありません。地下共同溝は高湿度と激しい結露を特徴とする密閉空間であり、雨季には低地部分に一時的に水がたまりやすい傾向にあります。標準の変流器 (CT) は通常、IP40 保護のみを提供します。密閉性が低いと湿気や水蒸気がケーシングに侵入し、巻線の腐食、絶縁劣化、信号のドリフトを引き起こします。平均耐用年数は 3 年未満であるため、頻繁に交換するとコストが上昇し、停電のリスクが生じます。
Tier-1 電源の制約。停止ベースの改修に関するコンプライアンスの問題。共同溝の電気区画内の電源は、消火、換気、監視などの重要な安全システムをサポートしており、極度の緊急時を除いてメンテナンス関連の停止が禁止されている Tier-1 負荷として分類されています。従来のソリッドコア CT では、設置時にケーブルの切断やバスバーの取り外しが必要であり、運用管理基準に違反し、重大な安全上のリスクが生じます。したがって、そのような提案は最初から承認を得ることができません。
狭いスペースと密集したケーブル配線。リジッドCTでは設置が困難です。電気コンパートメント内のケーブル トレイは隙間なく配置されており、通路の幅は 1 メートル未満です。断面の大きな電力ケーブルは曲げ半径が大きいため、リジッド スプリットコア CT の作業スペースが不十分になります。コーナーに配置されている回路や、ケーブルが積み重ねられている回路の場合、設置は事実上不可能です。ケーブルを再編成すると、作業負荷と安全上のリスクの両方が飛躍的に増加します。
手作業による検査コストが高い。障害の検出と解決に大幅な遅れが生じます。共同溝は広大な距離をカバーし、監視ポイントが広く分散されています。 1 回の検査には 4 時間以上かかります。異常電流や回路の過負荷などの危険は月次点検でしか発見できず、対応が遅れてしまいます。過去には、回路の過負荷や過熱が検出されずに発生し、ケーブル絶縁の劣化が促進されたことがありました。 Ⅲ．機器構成とシステム設計
地下共同溝の中核要件、特に高湿度/滞留水、ゼロ停電、閉鎖空間、遠隔O&Mに対処するために、このプロジェクトでは、防水データ収集端末と組み合わせたφ80mm IP67定格、広温度対応、スプリットコアフレキシブルロゴスキーコイルを利用しています。データはトンネルのリング ネットワークを介して地表監視センターに送信され、すべての回線にわたる電流をリアルタイムでオンライン監視できるようになります。
IP67 完全密閉保護。湿気や水の侵入の問題を効果的に解決します。機器ハウジングのシールには超音波溶着を採用し、ケーブル出口の防水性を強化し、総合等級IP67を実現しています。これにより、相対湿度 100% で結露した環境や、短時間の滞水水没でも安定した動作が保証されます。導入後、このシステムは蘇州の 2024 年の「梅雨」の季節と夏の集中豪雨に耐えました。低地のトンネル部分に繰り返し水が溜まったにもかかわらず、どの装置にも水の浸入、腐食、信号異常は発生しませんでした。
ライブインストールにより、停電ゼロと重要な負荷の安全性が保証されます。 64 台すべてのユニットが、システムに通電したまま設置され、試運転されました。工事により電気室への電力供給は中断されず、消火、換気、監視などの安全システムの動作にも影響はありませんでした。これは、停電に伴う安全性とコンプライアンスのリスクを排除しながら、重要な共同溝負荷の管理基準に完全に準拠しています。
限られたスペースにも適応する柔軟な構造。設置効率が2倍になりました。柔軟なコイルは簡単に曲げることができるため、狭い通路や密集したケーブル トレイ内でも簡単に巻き付けることができます。ユニットあたりの平均設置時間はわずか 5 分で、従来のリジッド変流器の設置に比べて 2 倍以上効率的です。 64 台すべてのユニットがわずか 3 日間で設置され、限られた地下空間での作業時間が大幅に短縮され、建設の安全リスクが軽減されました。
幅広い温度にわたって安定した性能を発揮し、ドリフトはありません。地下環境への適応力が高い。高温/低温耐性のある巻線とシーリング技術を利用するこのシステムは、常に冷たく湿気の多い地下環境でもクラス 1 の測定精度を維持します。熱ドリフトや磁気ヒステリシスがなく、従来のトランスよりもはるかに優れたデータ安定性を提供します。遠隔監視により手動検査が置き換えられ、O&M コストが大幅に削減されます。現在のデータはリアルタイムで地上の監視センターにアップロードされるため、O&M担当者は共同溝に入らずに回路全体の動作状態を追跡できるほか、自動ポップアップアラートで異常を通知します。トンネル検査の頻度は月に 2 回から四半期に 1 回に減少し、O&M の人件費は 60% 削減され、平均障害対応時間は 2 時間から 5 分に短縮されました。
機器障害ゼロと準拠した保護機能。 2025 年 1 月現在、64 台が 8 か月間安定して稼働しています。雨季の結露、激しい嵐による水の蓄積、冬の低い気温など、さまざまな環境の課題に耐えてきたにもかかわらず、水の浸入、腐食、信号のドリフトなどは発生していません。機器の完全性率は 100% であり、予測耐用年数は 8 年を超え、元の機器の平均寿命である 3 年をはるかに上回っています。
停電ゼロ、リスクゼロ、コンプライアンス承認の成功。設置は停電や共同溝の安全な運用に影響を与えることなく完了しました。このプロジェクトは蘇州工業園区共同溝管理当局による専門的な受入検査に一発で合格し、同園内の地下共同溝のインテリジェント配電改修のモデルプロジェクトとなった。
O&M 効率が大幅に向上し、安全上の危険に積極的に対処します。リアルタイムのリモート監視により、過負荷、不足電流状態、三相の不均衡などの異常を早期に自動的に警告できます。試運転以来、回路端子の接触不良が 3 件確認され、故障に発展する前に修正され、ケーブルの過熱や絶縁損傷などの安全事故を効果的に防止しました。
総ライフサイクルコストの削減。ユニットあたりの調達コストは標準変流器よりもわずかに高くなりますが、耐用年数が長く、O&M および交換コストが低く、停止ゼロの設置という利点により、プロジェクトの総ライフサイクル コストは従来のソリューションより 45% 低くなり、大きな経済的メリットが実証されています。
IP67 バスバー タイプ コイル変流器は、高湿度、水蓄積の危険性、および密閉空間を特徴とする特殊な配電環境 (地下共同溝、下水処理プラント、地下変電所など) に最適です。これは、不十分な保護、設置中の停電の要件、スペースの制約という、従来の変圧器に関連する業界の 3 つの主要な問題点を根本的に解決します。最小限の設置コストとごくわずかな運用中断で配電システムのオンライン監視アップグレードを可能にするこの製品は、都市の地下インフラや湿気の多い産業環境における配電のインテリジェントな改修のための信頼性の高いソリューションとして機能します。
