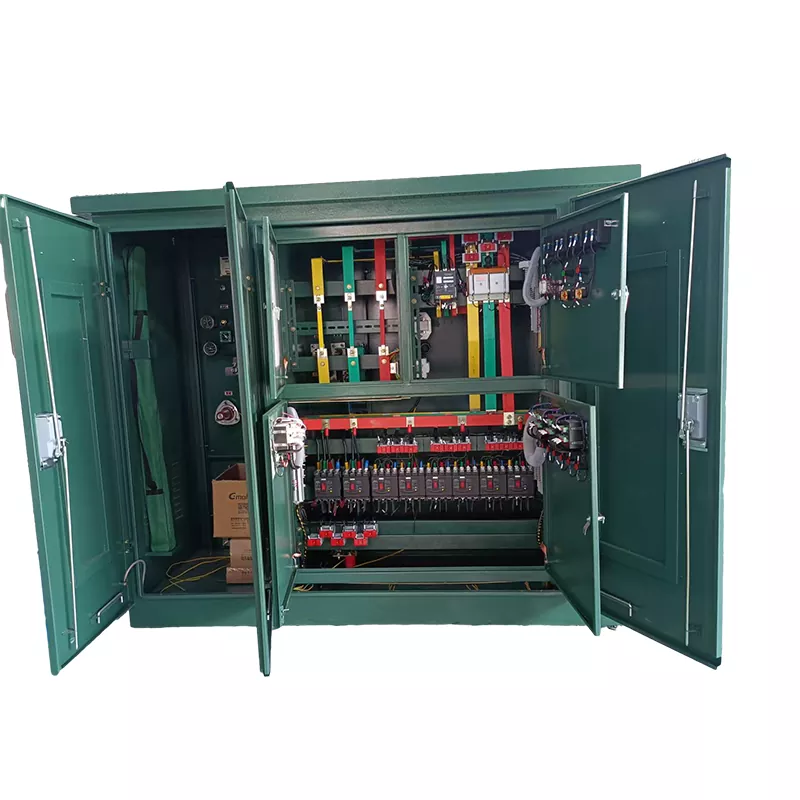

アメリカンスタイルの変電所

地方の配電、小規模な建設現場での一時的な電力供給、屋外の小さなエリアでの小規模太陽光発電所などのシナリオでは、多くの場合、スペースが限られており、予算も限られています。しかし、ヨーロッパ型のボックス変圧器はサイズが比較的大きいため、屋外の狭いエリアにも柔軟に設置することが難しく、土地占有コストが高くなります。同時に、ヨーロッパ型のボックス変圧器の価格は比較的高いため、小規模プロジェクトでは多額の調達コストが発生し、不必要な無駄が発生します。非常にコンパクトなサイズと手頃な価格を備えたアメリカン スタイルの変電所は、小規模屋外配電の主要な要件を完全に満たしており、小規模屋外配電にとってより便利でコスト効率が高くなります。

技術仕様

このデバイスの主な利点は何ですか?

スペースを40％節約する超コンパクト設計：コンパクトなボックス構造により、欧州スタイルのボックストランスと比較して体積が直接40％削減され、スペース占有率が大幅に削減されます。屋外の土地をあまり占有する必要がなく、田園地帯や小規模住宅コミュニティなど、スペースが限られた小規模な屋外シナリオに完全に適応し、土地コストを効果的に節約し、敷地の改修を必要とせずに展開できます。

高い費用対効果、価格の 30% 低下: 冗長な設計を排除し、小型の屋外配電のコア要件に焦点を当てることで、ヨーロッパ型のボックス変圧器と比較して、価格が 30% 削減されます。ヨーロッパスタイルのボックス変圧器を購入するために多額の費用を費やす必要はありません。低コストで安定した小規模屋外配電を実現できるため、調達予算が大幅に削減され、小規模プロジェクトの費用対効果が高まります。

プレインストールされた統合、迅速な導入、時間の節約: ヨーロッパ型のボックス変圧器と同様に、すべての機器は工場でプレインストールされ、デバッグされます。現地での複雑な工事は必要ありません。現場に持ち込んでから線を接続するだけで使用可能です。導入はわずか数日で完了することができ、小規模な建設現場の仮設配電、非常用配電、および迅速な導入が必要なその他の小規模プロジェクトに完全に適応します。

IP54の屋外保護、さまざまな屋外環境に適しています：アメリカンスタイルのサブステーションは、IP54のプロフェッショナルな屋外保護レベルを備えています。このボックスは密閉設計を採用しており、水や塵を効果的に防ぎ、屋外の日光への暴露、雨、塵の侵入に耐え、内部コンポーネントの濡れや塵の蓄積、損傷を防ぎ、追加の保護設備を必要とせずに、田舎や屋外の建設現場やその他の複雑な環境で機器の安定した動作を保証します。

小規模配電専用、より強力な適応性: 小規模な屋外配電シナリオ向けに特別に設計されており、大容量構成は必要ありません。地方の配電、小規模太陽光発電所、小規模住宅地、その他の小規模シナリオの配電ニーズに完全に適応します。容量を無駄にせず、実際の電力需要に正確に一致するため、資源の無駄が回避されます。

小規模屋外配電の安全確保

Junray Electrical は、製品の細部の改良に細心の注意を払っています。すべての設計は、小規模な屋外運用の要件を満たすように調整されています。品質が保証されているため、機器を長期間安定して稼働させることができ、調達の不安も解消されます。超小型構造を採用し、機器の性能に影響を与えることなく、内部部品の合理的なレイアウトを確保しながら体積を削減します。アメリカンスタイルのサブステーションは、日光や雨に強い屋外専用の老化防止パウダーコーティング処理を採用しています。屋外で長期間使用しても剥がれたり錆びたりせず、機器の寿命が長くなります。専用の冷却・換気システムを搭載しており、変圧器の動作により発生する熱を素早く除去し、過熱による部品の劣化を防ぎ、機器の安定動作を確保します。全体的に電源回路と制御回路を分離したすっきりとした配線設計により、安全規格に適合するだけでなく、その後のメンテナンスも容易となり、運用・保守コストを削減します。

該当するシナリオ

コンパクトなサイズ、高い費用対効果、迅速な導入の利点により、アメリカン スタイルの変電所は、さまざまな小規模な屋外配電シナリオに広く適用できます。追加の変更を加えることなく直接使用できるため、小規模な屋外配電用の最高の選択肢となります。農村部の配電シナリオでは、農村部の小規模な屋外配電に適しており、村民への安定した電力供給を確保します。小規模な建設現場のシナリオでは、小規模な建設現場での一時的な配電に適しており、迅速な導入が可能で、建設の電力供給ニーズに対応します。小規模太陽光発電シナリオでは、信頼性の高い保護と安定した動作を備え、小規模太陽光発電所の配電ボックス要件に適しています。小規模住宅地のシナリオでは、スペースとコストを節約し、居住者への電力供給を確保する小規模住宅地の屋外配電に適しています。

製作とカスタマイズ

Junray Electrical は、中国におけるプロフェッショナルなアメリカンスタイルの変電所のメーカー、サプライヤー、工場です。当社は製造において変圧器ボックスに関する米国規格に厳密に従っています。各変圧器ボックスは通電試験、耐電圧試験、保護試験を実施し、安定した安全な動作を保証し、品質を保証します。スムーズにプロジェクトの受諾を通過することができます。容量カスタマイズ（50kva～1000kva）や機能カスタマイズも承ります。お客様の小規模屋外配電の実際のニーズに基づいて、当社は、さまざまな小規模シナリオの配電要件を正確に満たすために専用のアメリカン スタイルの変圧器ボックスをカスタマイズすることができ、調達プロセスをより安心して使用できるようにします。

リノベーションプロジェクト概要

プロジェクトの背景

このプロジェクトには、都市部の古い集合住宅の電力網の改修と改修が含まれます。築年数と人口密度の高さが特徴のこの複合施設は、当初、従来の柱上変圧器と屋外スイッチ ラックを備えた配電設備に依存していました。既存の設備は深刻な老朽化と容量不足に悩まされていました。低圧線が長すぎるため、重大な電圧偏差が発生しました。夏の使用量のピーク時には、変圧器の重度の過負荷によりシステムが頻繁にトリップし、エアコン、EV充電ステーション、高出力家庭用電化製品などの住民の電力需要を満たせなくなりました。

団地の狭い内部道路、密集した造園、大規模な配電室を設置するスペースの不足を考慮し、設置面積、コスト、建設スケジュールなどの要素を考慮して、このプロジェクトではコンパクトなアメリカンスタイルのボックス型変電所 ZGS11 を利用します。この統合ソリューションは、高電圧スイッチング、変圧、低電圧補償、配電を 1 つのユニットに組み合わせ、容量拡張の困難、空間的制約、古い都市部に特有の複雑な建設要件などの課題に効果的に対処します。

改修前の課題

深刻な容量不足: 古い柱上変圧器の容量は不十分で、夏のピーク負荷時の深刻な過負荷、頻繁な過熱、トリップ、停電を引き起こしていました。

負荷端での電圧品質の低下: 低電圧送電線が長時間続くと、消費者側で高い線路損失と低電圧が発生し、家電製品の起動が困難になったり、照明がちらついたりします。

機器の老朽化による高い故障率: 従来の架空機器は風、雨、塵、昆虫などの要素にさらされており、絶縁劣化や漏電の重大なリスクを引き起こしていました。

専用の配電スペースの不足: 高密度で空きスペースが限られているため、ヨーロッパ式のボックス変電所や専用の配電室用の土木基礎を建設することができず、従来の機器のレイアウトが制限されていました。

煩雑なO&M: 機器が散乱し、配線が整理されていないため、故障診断が困難で、応急修理に時間がかかり、住民からの苦情が高率で発生しました。

設備構成計画

この都市改修プロジェクトでは、コンパクトなレイアウト、迅速な試運転、費用対効果の高い信頼性の要件を満たすために、ZGS11-10kV コンパクトなアメリカンスタイルのボックス型変電所が選択されました。このユニットには、高電圧負荷スイッチ、バックアップ ヒューズ、エネルギー効率の高い変圧器、低電圧配電コンポーネント、および無効電力補償ユニットが統合されています。システム全体は工場で組み立てられているため、現場で直接吊り上げて試運転することができます。主要な機器仕様

型式：ZGS11-12/630kVA アメリカン型プレハブボックス型変電所

定格電圧: 10kV/0.4kV

構造的特徴: 完全に密閉された一体型デザイン。高電圧側は、電流制限ヒューズと組み合わせた負荷遮断スイッチによって保護されています。

断熱材: 環境に優しい鉱物油断熱材。自己冷却;メンテナンスフリーの運用

低電圧構成: 統合された入出力ライン、無効電力補償、および計量

保護等級: 防雨、防塵、耐結露。屋外の住宅環境に適しています

設置方法: 吊り上げ式の単純な地面ベースの基礎。専用の配電室や複雑な土木工事が不要

構造とアプリケーションのハイライト

省スペース設計: コンパクトなアメリカンスタイルの構造で、設置面積はヨーロッパスタイルの変電所のわずか 60% です。住宅地の狭いスペースや緑地帯の隅などへの設置に最適です。

迅速な施工: 工場で完全に組み立てられ、テスト済み。現場での作業は基礎の準備、吊り上げ、配線に限定されるため、停電に伴う更新の期間が大幅に短縮されます。

信頼性の高い敏感な保護: 高電圧側では「負荷遮断スイッチ + 限流ヒューズ」の組み合わせを利用し、短絡障害や過負荷障害を瞬時に遮断して機器を保護します。

完全密閉&メンテナンスフリー: 完全密閉筐体により、油漏れや粉塵の侵入を防ぎます。屋外耐候性に優れ、定期的なメンテナンスが不要です。

費用対効果が高い: 土木工学による配電室が不要になります。高レベルの機器統合により、従来のソリューションと比較して投資コストが大幅に削減されます。

アップグレード後の運用結果

過負荷の問題の解消: 容量のアップグレードにより、夏のピーク使用時に過負荷やトリップが発生せず、地域の慢性的な停電の問題が恒久的に解決されます。

電圧品質の向上: 電源半径の短縮とライン損失の削減により、消費者側の電圧が標準範囲内で安定し、電気機器の適切な動作が保証されます。

安全上の危険の排除: 老朽化して露出した頭上機器を置き換えます。完全に密閉されたユニットは、異物による感電、ショート、故障の危険を排除し、住宅の電気安全性を大幅に高めます。

O&M の負担の軽減: 統合されたメンテナンス不要の設計により、故障率が非常に低くなり、故障が明確に特定されるため、メンテナンス効率が大幅に向上します。住宅街の環境は整理整頓されており、乱雑な架線や老朽化した設備が取り除かれ、統一された美しい外観が生み出され、地域の配電インフラの標準化されたイメージが向上しました。

事例の概要

アメリカ式のボックス型変電所は、古い都市部の改修、住宅街の容量アップグレード、街路照明プロジェクト、小規模の商業および産業用途、太陽光発電グリッド接続サイトで広く使用されている、主流の費用対効果の高い配電ソリューションです。これらには、コンパクトな設置面積、低コスト、迅速な設置、高度な統合、メンテナンス不要の操作、優れた屋外耐久性などの利点があります。これらの変電所は、スペースが限られ、スケジュールが厳しく、費用対効果が優先される配電システムのアップグレードに特に適しており、都市配電ネットワークのエッジでの容量拡張には理想的な選択肢となります。

Q&A

質問: アメリカ式開閉装置とヨーロッパ式開閉装置の主な違いは何ですか?

回答: 主要な違いはサイズと価格です。アメリカ式開閉装置はヨーロッパ式開閉装置よりもサイズが 40% 小さく、30% 安価であるため、小規模な屋外シナリオにより適しています。どちらも事前に組み立てられた設計であり、展開速度は同じです。しかし、米国式開閉装置は小規模配電に重点を置いており、冗長容量を必要としないため、費用対効果が高くなります。

質問: アメリカンスタイルの変電所の IP54 保護は過酷な環境に適応できますか?

回答: はい、IP54 保護により、水や塵を効果的に防ぐことができます。屋外用老化防止粉体塗装ボックスと組み合わせると、田舎の屋外条件での日光、雨、ほこりに耐えることができ、内部コンポーネントの損傷を防ぎ、機器の長期安定した動作を保証し、追加の保護を必要としません。

質問: 容量はカスタマイズできますか?小規模シナリオの要件を満たすことができますか?

回答: はい、容量の範囲は 50kva ～ 1000kva です。カスタマイズがサポートされています。農村部や小規模な建設現場などの小規模シナリオの実際の電力消費要件に基づいて、正確に一致する適切な容量を選択し、容量の無駄を回避できます。
