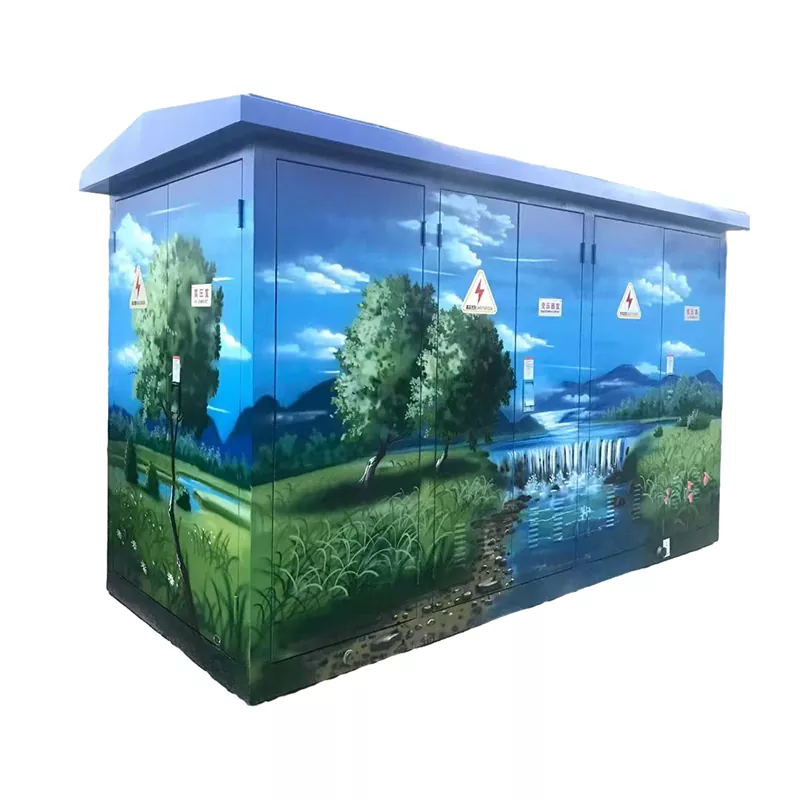

DFW-12 ケーブル分岐ボックス

Junray Electrical DFW-12 ケーブル分岐ボックスは、リング メイン ユニット (RMU) を必要とせずに、1 本の 10kV ケーブルを複数の分岐に分割するためのコンパクトでコスト効率の高いソリューションです。屋外に直接設置できるように設計されており、完全密閉エンクロージャ、IP33/IP54/IP67 保護オプション、304 ステンレス鋼構造、日光や雨に耐える老化防止粉体塗装が特徴です。 2 ～ 6 のブランチをサポートするため、専用ツールを使用せずにプラグアンドプレイで迅速な設置が可能になり、設備コストと土木工事費用の両方を削減できます。都市部のケーブルネットワーク、地方の配電、太陽光発電ケーブル、建設現場、工業団地に適しています。

製品の特徴

ケーブル分岐: 1 本の 10kV ケーブルを複数の分岐に分割するように設計されたこのソリューションは、別個のリング メイン ユニット (RMU) を構築する必要なくケーブル タップを可能にし、ケーブル ベースの配電ネットワークに最適です。

コンパクトな設置面積: 非常にコンパクトなサイズと最小限のスペース要件を備えた DFW-12 ケーブル分岐ボックスは、道路沿いや屋外の狭い場所への設置に最適です。大規模な設置場所を必要としないため、用地取得コストが大幅に削減されます。

コスト効率が高い: 従来のリング メイン ユニットよりもコストが低いこのソリューションは、ケーブル分岐アプリケーションにとって非常に経済的です。 RMU を購入するという高額な費用がかかる代わりに、分岐ボックスで十分なので、大幅なコスト削減が実現します。

便利なインストール: 迅速な展開が容易になり、インストールプロセスは非常に便利です。ケーブルを接続するだけですぐに使用できます。この合理化されたセットアップでは時間と労力が最小限に抑えられるため、迅速なプロジェクトに最適です。

技術仕様

精密な職人技の詳細

1. ケーブル コネクタ: 特殊なケーブル コネクタにより、信頼性の高い接続と分岐が容易になります。

2. 屋外保護: IP54 定格の保護により防水性と防塵性が確保されているため、DFW-12 ケーブル分岐ボックスは屋外環境に適しています。

3. 老化防止コーティング：老化に強く、日光や雨にさらされても劣化しない特殊な屋外用粉体塗装が特徴です。

4. 密閉エンクロージャ: 完全密閉構造により、水や塵から包括的に保護され、内部接続が保護されます。

5. 規格準拠設計：安全規格を満たしつつ、保守・点検に便利な設計です。

該当するシナリオ

Junray Electrical が製造した DFW-12 ケーブル分岐ボックスは、次の用途に適しています。

都市ケーブル ネットワーク: 都市ケーブル グリッドとケーブル分岐

田舎のケーブル ネットワーク: 田舎のケーブル グリッドとケーブル分岐

太陽光発電ケーブル配線: PV ケーブル システムの分岐

建設現場のケーブル配線: 建設現場のケーブル システムの分岐

工業団地ケーブル配線: 工業団地ケーブル システムの分岐

品質保証

DFW-12 ケーブル分岐ボックスの国家規格に厳密に準拠して製造されており、すべてのユニットは安定した安全な動作を保証するために厳格なシーリングと耐電圧テストを受けています。当社はカスタマイズ可能な分岐構成を提供しており、特定のケーブル分岐要件に正確に合わせたオーダーメイドの分岐ボックスを注文できるため、アプリケーションのニーズに完璧に適合します。

ケニア・ナイロビの工業団地プロジェクト

プロジェクト概要

・プロジェクト名：ナイロビ工業団地向けケーブル配電プロジェクト

・所在地：ケニア、ナイロビ

・竣工日：2025年11月

・プロジェクト規模：工業団地内の企業12社。ケーブル分岐ボックス 24 個

使用製品

・型式：DFW-12 高圧ケーブル分岐箱

・数量：24個

·構成: 1-in-2-out / 1-in-4-out;標準タイプ。 304ステンレス鋼

·認証: CE認定

·特別な要件: 屋外設置。メンテナンスフリー。アフリカの高温環境に適した

解決

ケニアの工業団地では、複数の接続ポイントを備えたケーブル配線システムが必要でした。現地のメンテナンス能力が限られているため、機器の信頼性とメンテナンス要件の低さに対する高い要求がありました。 DFW-12 エクスポート ソリューションを提供しました。

1. 強い環境適応力

・保護等級IP67、完全密閉構造。アフリカの暑くて埃っぽい条件に適しています

・耐食性に優れた304ステンレススチール製筐体

·広い動作温度範囲(-40℃～+60℃)。高温でも安定した動作

・メンテナンスフリー設計により、メンテナンスコストを大幅に削減します。

2. 簡単な取り付け

●コンパクトかつ軽量です。輸送や設置に便利

·プラグインケーブルコネクタにより、迅速かつ簡単な取り付けが可能

·特殊な工具は必要ありません。設置は地元の電気技師が行うことができます

・専用の開閉器室が不要になり、土木工事費が節約できます。

3. 高い費用対効果

·手頃な価格。スイッチルームを建設するよりも 70% 以上安い

・CE認証を取得し、品質を保証します。

・世界的に広く応用されている成熟した技術

·完全な技術文書は英語で提供されます

お客様の声

「ナイロビの工業団地には、費用対効果が高く信頼性の高いケーブル配線ソリューションが必要でした。ジュンレイの DFW-12 ケーブル分岐ボックスは完璧でした。設置が簡単で、スイッチルームを建設する必要がなく、完全にメンテナンスが不要です。暑くて埃っぽい天候でも 4 か月間稼働しており、すべてが完璧に動作しています。価格も非常に競争力があり、コストパフォーマンスが非常に優れています。」

—— ケニア工業団地運営マネージャー

改修プロジェクトのケーススタディ

このプロジェクトには、都市部の古い住宅地における架空線から地中ケーブルへの転換が含まれます。オリジナルの 10kV システムは裸の架空導体を利用していました。配線が乱雑で故障率が高く、システムは樹木や気象条件による干渉の影響を非常に受けやすいため、地域での容量拡大と安全な電力供給の要件を満たしていませんでした。この改修により、すべての架空線が地下ケーブルに置き換えられます。ケーブルの分岐、リングネットワークの相互接続、障害の分割/分離を容易にするために、負荷ノードには高電圧分岐スイッチング装置が必要です。

プロジェクトエリアには複数の高層住宅、商業施設、公共照明システムが含まれており、負荷が集中し、電源の信頼性に対する厳しい要件が特徴です。道路が狭く、緑が密集しているため、この場所は大規模な開閉所や屋内の高圧開閉装置室には適していません。その結果、DFW-12 屋外完全絶縁ケーブル分岐ボックスがノード分配装置として選択されました。

改修前の問題

元の架空送電線は絶縁が不十分で、雷雨の際につまずいたり短絡したりしやすく、その結果、年間故障率が高くなっていました。

架空線の分岐接続が露出し、時間の経過とともに酸化と過熱が発生し、安全上の危険が生じました。

セグメント化や分離ノードはありませんでした。単一点の障害により線区全体で停電が発生し、広範囲にわたるサービスの中断が発生しました。

線路容量の拡大は困難であり、新しい EV 充電ステーション、エレベーター、照明システムによる増大する負荷需要を満たすことができなくなりました。

架空線は都市の外観を損ない、都市の地下化や景観改善の基準を満たしていませんでした。

設備構成計画

サイトのノード レイアウトと配電容量に基づいて、DFW-12 10kV 屋外ケーブル分岐ボックスが線路沿いの複数の場所に設置されました。これらのユニットは SF6 ロード ブレーク スイッチを備え、リング ネットワーク構成と障害セグメント化/分離をサポートし、定格電流が 630A で、完全に絶縁され、完全に密閉された屋外定格デバイスです。主な仕様:

モデル: DFW-12 屋外高圧ケーブル分岐ボックス

定格電圧: 12kV (10kV 配電網用)

定格電流: 630A

構造：完全断熱・全密閉・メンテナンスフリー・屋外床置形ユニット

機能的特徴: リングネットワーク相互接続、ケーブル分岐、障害の分割と分離、活線表示、障害表示

保護等級: IP44 (雨、雪、結露、粉塵を伴う屋外環境に適しています)。ケーブル入口/出口: ローカルエリアのケーブルスイッチングのニーズを満たす複数回路分岐

インストールとアプリケーションのシナリオ

このユニットは、住宅道路沿いの利用可能な緑地に設置されています。専用の住宅や大規模な土木基礎が不要なため、設置面積が小さく、建設期間が短くなります。 DFW-12分岐箱は幹線ケーブルを分割し、各建物の配電室やボックス型変電所に電力を供給することで、「相互干渉のない障害分割」を可能にするリングネットワーク電源構造を構築します。

改修後の運用実績

電源の信頼性が大幅に向上: 架空線の障害を排除します。雷雨の季節にはつまずくことはありません。回線の故障率が 95% 以上減少します。

制御可能な障害範囲: ブランチボックスのセグメンテーション機能と分離機能を活用して、単一点障害により影響を受けるセクションのみを分離し、他のエリアへの電力を維持し、停電の範囲を大幅に縮小します。

安全で安定した動作: 完全に絶縁された密閉構造により、露出接続部での酸化、過熱、漏れなどの問題が発生しません。屋外での腐食や結露に対する耐性があり、長期にわたるメンテナンスフリーの動作を保証します。

柔軟な容量拡張: 多回路分岐設計により、新しい負荷、EV 充電ステーション、または追加の電力要件を分岐ボックスに直接接続できるため、大規模な掘削や再配線の必要がなくなります。

整然とした都市の外観: すべてのケーブルは地下に配置され、乱雑な架空線を排除し、都市配電ネットワークの標準化と美観の向上の要件を満たします。

DFW-12 屋外ケーブル分岐ボックスは、都市部の 10kV 配電ネットワークを地下配線に変換し、古い住宅地をアップグレードし、地区全体の負荷分散を管理する場合に最適です。従来の交換局や高電圧開閉装置と比較して、このソリューションは、堅牢なリング ネットワーク機能を提供しながら、コンパクトな設置面積、低コスト、迅速な設置、メンテナンス不要の設計を特徴としています。これは、限られた都市空間、住宅地、商業地区、工業団地に最適であり、配電の信頼性を効果的に高め、運用とメンテナンスを簡素化します。
