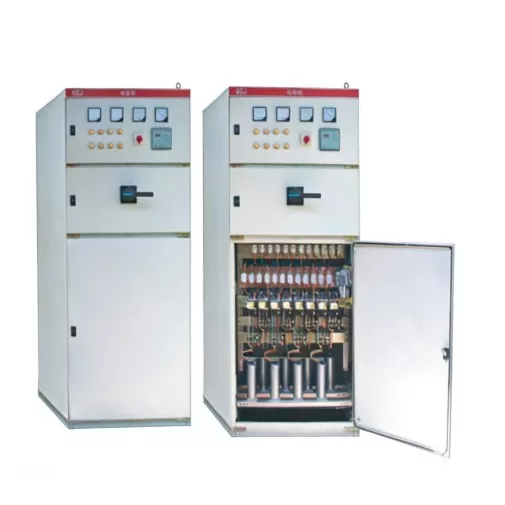

ジュンレイを提供しますGGJ 無効電力補償キャビネット産業施設の力率の改善、無効電力損失の削減、低電圧配電の最適化を支援します。このキャビネットは、電気負荷が変動するアプリケーション向けに設計されており、無効電力補償を自動的に調整して、より安定したシステム動作をサポートし、変圧器の利用率を向上させ、企業が電気費用をより効果的に管理できるようにします。
GGJ 無効電力補償キャビネットは、特に大量の誘導負荷がある工場や商業施設における低電圧配電システムの重要なコンポーネントです。変化する電力需要に応じてコンデンサバンクを切り替えることで、無効電力を補償し、力率を改善し、配電線の不要な電流を削減します。適切な補償容量、制御方法、高調波保護構成を選択することで、信頼性の高い動作と長期的な価値を確保することができます。このガイドでは、機器の仕組み、技術仕様、主な利点、一般的な用途、購入前に購入者が考慮すべき要素について説明します。
GGJ 無効電力補償キャビネットは、配電ネットワーク内の無効電力を補償することで力率を改善するように設計された低電圧電気アセンブリです。通常、コンデンサ バンク、スイッチング コンポーネント、補償コントローラ、保護デバイス、金属筐体を 1 つの調整されたシステムに統合します。
産業施設では、誘導モーター、ポンプ、コンプレッサー、ファンなどの電気機器は、磁場を確立するために無効電力を必要とします。この電力は機器の動作に必要ですが、過剰な無効電流は、有用な機械出力に直接寄与することなく、ケーブルや変圧器を流れる電流を増加させます。
GGJ キャビネットは、配電システムの近くに容量性無効電力を供給することでこの問題に対処します。これにより、上流ネットワークから引き出さなければならない無効電力の量が減少し、全体的な力率の改善に役立ちます。
ジュンレイ の製品は、工場の配電システムや、自動補償によってエネルギー管理や機器の利用をサポートできるその他のアプリケーション向けに設計されています。プロジェクトの要件に応じて、キャビネットはさまざまな補償容量と設置条件に合わせて構成できます。
製品の詳細と構成情報については、GGJ 無効電力補償キャビネットの製品ページをご覧ください。
GGJ 無効電力補償キャビネットの動作原理は、負荷の無効電力需要と適切な容量性電源のマッチングに基づいています。このプロセスにより、不要な無効電流が削減され、有効電力と皮相電力の関係が改善されます。
インテリジェントな補償コントローラーは、電圧および電流の測定信号を通じて電気パラメーターを監視します。測定された力率と構成された制御設定に基づいて、追加のコンデンサ段を接続するか切断するかを決定します。
工場で追加のモーターや生産設備が稼働すると、無効電力の需要が増加する可能性があります。コントローラーは適切なコンデンサー段階に切り替えて、追加の補償を提供できます。機器が停止して需要が減少すると、コントローラーは不要なステージを切断して、過剰補償のリスクを軽減します。
力率は、電気システムが供給された皮相電力を有効電力にどの程度効率的に変換するかを示します。力率が低いということは、一般に、所定量の有効電力を供給するためにより多くの電流が必要であることを意味します。
正弦波条件下の単純化された単相システムまたは平衡三相システムの場合、関係は次のように表すことができます。
力率 = 有効電力 / 皮相電力
システムが適切に設計および運用されていれば、力率を改善することでケーブルや変圧器の電流関連損失を減らすことができます。実際の利点は、既存の負荷プロファイル、導体抵抗、動作時間、電気料金、補償設定によって異なります。
重大な非線形負荷を伴う設置では、高調波の測定も重要です。コンデンサバンクはシステムインピーダンスと相互作用し、特定の高調波を増幅する可能性があります。したがって、適切に設計されたソリューションには、直列リアクトルまたは別個の高調波緩和装置が必要になる場合があります。
GGJ 無効電力補償キャビネットを購入する前に、購入者はその定格電圧、周波数、補償容量、制御戦略、筐体保護、および構造材料を確認する必要があります。これらのパラメータにより、機器が配電システムおよび動作環境に適合するかどうかが決まります。
| パラメータ | ジュンレイ製品仕様 | 選択の考慮事項 |
|---|---|---|
| 定格電圧 | AC380V | 現場の配電電圧との適合性を確認してください。 |
| 定格周波数 | 50Hz | 地域の電源周波数に合わせてください。 |
| 補償能力 | 50 ～ 500 kvar、カスタマイズ可能 | 測定または評価された負荷需要から必要な容量を計算します。 |
| 力率補償範囲 | 0.8～0.99 | ユーティリティの要件と動作条件に従ってターゲットを定義します。 |
| モードの切り替え | インテリジェントなダイナミックゼロクロススイッチング | 負荷変動やスイッチング周波数を評価します。 |
| 保護レベル | IP30 | 屋内の設置環境が適切かどうかを確認してください。 |
| キャビネットの材質 | 8MF形鋼、樹脂溶射冷延鋼板 | 構造強度、腐食への露出、メンテナンスへのアクセスを考慮してください。 |
| 設置方法 | 床置き型 | 設置、換気、保守のために十分なスペースを確保してください。 |
注：仕様は参照製品情報に基づいています。最終的な定格、コンポーネントの選択、および保護の取り決めは、注文前にプロジェクト要件に照らして Junray と確認する必要があります。
この製品は、スター (Y)、デルタ (Δ)、および Y+Δ の組み合わせ構成など、さまざまなコンデンサ補償構成をサポートしています。この製品の通信オプションには、選択した構成に応じて、RS-232/RS-485 インターフェイスとリモート通信用のオプションのワイヤレス モジュールまたは GPRS モジュールが含まれます。
これらのオプションにより、エンジニアはキャビネットを独立したコンポーネントとしてではなく、より広範な電力監視および配電管理システムの一部として考えることができます。
無効電力補償キャビネットを適切に選択すると、運用上および財務上のいくつかの利点が得られます。結果は、負荷特性、システム設計、地域の電気料金ポリシーによって異なります。
コンデンサの自動切り替えにより、配電システムが変化する無効電力需要に対応できるようになります。力率を改善すると、施設は公共事業の要件を満たし、該当する場合は力率に関連する料金を削減できます。実際の結果は、試運転後に電気測定によって検証する必要があります。
無効電流は、導体や変圧器の電流関連損失の原因となります。補償により、上流の機器から供給される無効電流を削減することで、適切な動作条件下でこれらの損失を低減できます。損失の削減量は、電気ネットワークと補償装置の位置によって異なります。
変圧器には、有効電力だけではなく、皮相電力に基づく制限があります。無効電力が利用可能な容量のかなりの部分を占める場合、変圧器の追加の有効負荷に利用できる容量が少なくなる可能性があります。力率を修正すると、生産需要に合わせて皮相電力容量をいくらか解放できますが、実際に使用可能な容量は変圧器の定格と熱制限に照らして確認する必要があります。
動的補償は、モーターの始動、生産スケジュールの変更、およびさまざまな動作負荷によって引き起こされる変動に追従できます。ゼロクロス スイッチングは、適切な動作条件下でスイッチング過渡現象を低減することを目的としています。信頼性の高いパフォーマンスには、正しい保護調整と試運転が引き続き不可欠です。
無効電流の低減、電気損失の低減、力率の改善により、運用コストの削減に貢献できます。実際の投資評価では、キャビネットの購入および設置コストと、予想される節約額、メンテナンス要件、稼働時間、サイトの電気料金体系を比較する必要があります。
GGJ 無効電力補償キャビネットは、誘導負荷によって大幅な無効電力需要が生じる低電圧配電システムに適しています。代表的な用途には次のようなものがあります。
多数の可変周波数ドライブ、整流器、溶接機、またはその他の非線形負荷を備えた施設では、従来のコンデンサ補償を設置する前に高調波歪みを評価する必要があります。測定結果によっては、適切なリアクトルを備えたキャビネットまたは専用のアクティブパワーフィルタがアプリケーションにより適している場合があります。
補完的な電力品質ソリューションの詳細については、Junray の低電圧電気機器 Web サイトをご覧ください。
適切な GGJ 無効電力補償キャビネットを選択するには、変圧器のサイズに基づいて容量を選択するだけでは不十分です。エンジニアは、実際の無効電力需要、負荷変動、高調波条件、設置上の制約、および該当する電気要件を評価する必要があります。
代表的な動作期間中に電力品質測定値を収集します。可能な場合は、有効電力、無効電力、力率、電圧、電流、負荷変動を記録します。軽負荷動作中にのみ取得された測定値は、生産ピーク時に必要な補正を反映していない可能性があります。
必要なコンデンサ容量の一般的に使用される予備計算は次のとおりです。
Qc = P × (tan φ₁ − Tan φ₂)
ここで、Qc は必要な補償容量 (kvar)、P は有効電力 (kW)、φ1 は初期力率角、φ2 は目標力率角です。
この式は、適切な動作条件の推定値を提供します。最終的な設計では、実際の負荷変動、既存のコンデンサバンク、高調波、電圧条件、および過補償のリスクを考慮する必要があります。
徐々に変化する負荷は従来の段階的スイッチングによって対応できますが、急速に変動する負荷にはより高速な補償戦略が必要になる場合があります。スイッチング方法は、負荷プロファイルとメーカーが確認した構成に従って選択する必要があります。
非線形負荷が存在する場合は、高調波測定または専門家の電力品質評価を取得してください。キャビネットを指定する前に、離調リアクトル、高調波フィルタ、またはその他の緩和装置が必要かどうかを確認してください。
注文書を発行する前に、次のことを確認してください。
GGJ 無効電力補償キャビネットの安全性と有効性には、正しい設置が不可欠です。機器は、承認された図面、製造元の指示、および該当する地域の規制に従って、資格のある電気担当者によって設置される必要があります。
自動補正により手動切り替えの必要性は軽減されますが、検査の必要性がなくなるわけではありません。保守担当者は、動作温度、換気経路、電気接続、コンデンサの状態、コントローラのアラーム、異常なノイズや過熱の兆候を確認する必要があります。
電気検査と保守は、資格のある担当者が適切な絶縁手順と安全手順を使用して実行する必要があります。コンデンサは電源が切断された後も電荷を保持する可能性があるため、作業を開始する前にメーカーの放電および検証手順に従う必要があります。
その主な機能は、低電圧配電システムに容量性無効電力を供給することで力率を改善することです。これにより、上流側の無効電流が削減され、電流関連の損失が低減され、施設が該当する力率要件に準拠できるようになります。
参照されている Junray 製品には、50 ～ 500 kvar の補償容量が記載されており、カスタマイズも可能です。適切な定格は、測定された無効電力需要、目標力率、負荷プロファイル、および高調波条件から決定する必要があります。
補償システムのサイズが正しく設定され、動作している場合、力率に関連するペナルティを軽減または回避するのに役立ちます。ただし、実際の請求結果は、電力会社の料金規則、需要パターン、およびその他の該当する料金によって異なります。節約額は、事前に想定するのではなく、サイト固有のデータを使用して評価する必要があります。
補償は主に無効電流を削減し、配電損失を下げることができます。生産設備に必要な活性エネルギーを直接的に削減するものではありません。有効エネルギー消費量の削減は、回避される損失とシステムの動作条件によって異なります。
それは適切かもしれませんが、可変周波数ドライブを備えた施設では、コンデンサ補償を選択する前に高調波歪みと共振の可能性を評価する必要があります。結果によっては、リアクトルや専用の高調波緩和装置が必要になる場合があります。
購入者は、既存の力率、有効負荷、目標力率、動作スケジュール、定格電圧、および利用可能な電力品質測定値を提供する必要があります。電気技師または製造業者は、予備的な kvar 要件を計算し、適切な構成を確認できます。
必要な補償容量、電圧と周波数、配電システムの図面、負荷特性、高調波情報、エンクロージャ要件、推奨コンポーネント、通信ニーズ、および宛先を提供します。これらの詳細は、サプライヤーがプロジェクトに適合する構成を準備するのに役立ちます。
GGJ 無効電力補償キャビネットは、力率の向上、無効電流の低減、変圧器利用の改善、低電圧配電の効率化を求める産業および商業施設にとって貴重な投資となります。その有効性は、正確な容量の選択、適切なスイッチング制御、高調波評価、適切な設置、継続的な検査によって決まります。購入前に実際の電力需要とプロジェクト要件を評価することで、企業は信頼性の高い運用と測定可能な長期価値をサポートする補償ソリューションを選択できます。
ジュンレイ は、さまざまなプロジェクトのニーズに合わせて構成可能な補償容量と制御オプションを備えた、産業用配電アプリケーション向けの GGJ 無効電力補償キャビネットを提供しています。新規設置または既存の電気システムのアップグレードを計画している場合は、お問い合わせ今すぐ技術要件について話し合い、カスタマイズされた見積もりをリクエストし、施設に適した無効電力補償ソリューションを見つけてください。
