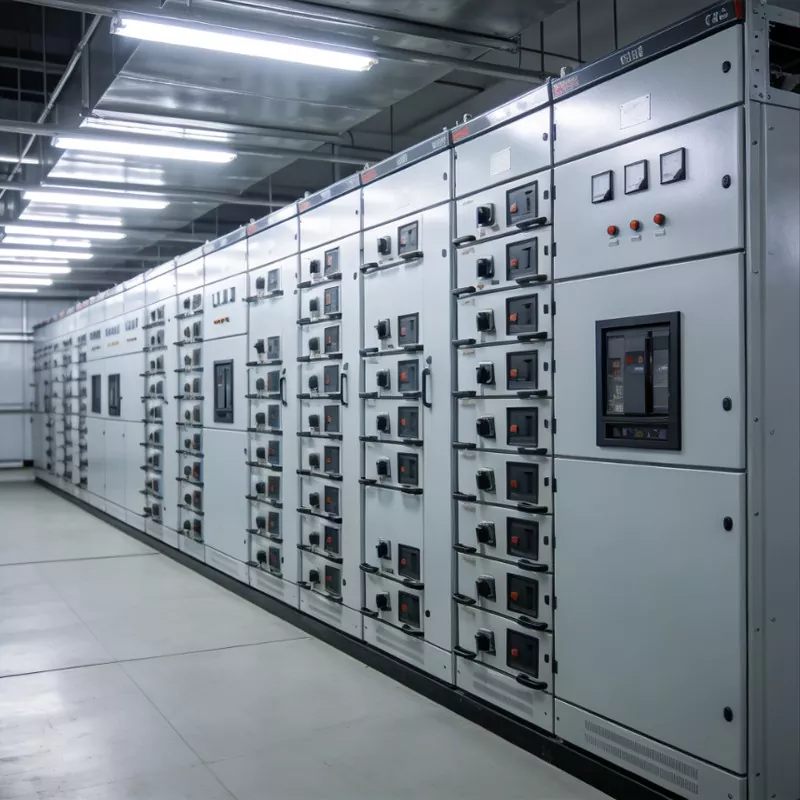

GCS 低圧引出配電盤キャビネット

一般的な固定式配電盤では、メンテナンス時には全回路の電源を遮断する必要があります。ただし、病院やデータセンターなどの停電が許されないシナリオでは、これはまったく現実的ではありません。 GCS 低圧引出配電盤は、特にハイエンドの配電シナリオ向けに設計されており、引出タイプのユニット構造を採用しています。各回路は独立した引き出しです。メンテナンス中は、故障したドロワーのみを引き抜くだけでよく、他の回路には影響を与えず、停電する必要はありません。メンテナンス時の停電の問題を完全に解決し、病院、データセンター、高級商業ビルなどの停電が許されないシーンに標準装備されています。

主な利点

ドロワータイプの中断のないメンテナンス：各回路は独立したドロワーユニットです。回路に障害が発生した場合、メンテナンスのために対応する引き出しのみを引き出す必要があります。他の回路は、配電システム全体を停止することなく、正常に動作し続けることができます。これは、病院やデータセンターなど、停電が許されないシナリオに最適です。

モジュール式の素早い交換: 引き出しユニットは標準化されています。引き出しが壊れた場合は、新しいものと交換するだけです。配線やコンポーネントを分解する必要はありません。わずか数分で交換できます。一般的な据置型配電盤に比べてメンテナンス効率が10倍高く、ダウンタイムを大幅に短縮します。

シームレスなキャビネット接続と柔軟な拡張：複数のキャビネットをシームレスに接続し、組み合わせることができます。配電計画に応じて回路数や容量を柔軟に拡張でき、完全な低圧統合配電システムを構築できます。レイアウトがすっきりし、配電室の省スペース化が図れます。

安定した大電流容量: GCS 低電圧引き出し配電キャビネットは、最大 4000A の定格電流をサポートします。大規模なデータセンターや病院で大きな荷物を運ぶことができます。大型の銅バスバーは、電流容量が大きく、温度上昇が低く、大電流の長期安定動作を保証します。

技術仕様

GCS 低圧引出配電盤詳細表示

1. 独立した引出しユニット 各回路は独立した引出しユニットを備えており、互いに干渉しません。メンテナンスに停電は必要ありません。

2. メカニカルインターロック保護機能 誤操作を防止し、引出ユニットに負荷がかかった状態での引き抜きを防止します。安全で信頼できる。

3. 大型銅バスバー 十分な電流容量、完全な絶縁保護、大電流下での安定した動作を備えた厚い銅バスバー。

4. 標準アクセサリ スロット 予約済みの標準アクセス穴と出口穴で、さまざまなエンジニアリング配線要件に適しています。

GCS 低圧引出配電盤の適用シナリオ

病院: 病院の手術室と ICU の配電、停電のないシナリオ

データセンター: IDC データセンターおよびサーバークラスターの配電、電源オフメンテナンス

ハイエンド商業用: 高級ショッピングモール、オフィスビル、ホテルのコア配電

大規模工場：大規模工場の基幹生産ライン配電、停電のない生産ライン

インフラストラクチャ プロジェクト: 空港、地下鉄、鉄道交通システムにおける中核的な低圧配電

ナイジェリア、ラゴスの製油所向け配電プロジェクト

プロジェクト概要

・プロジェクト名：ラゴスの製油所向け低圧配電アップグレード

・場所：ナイジェリア、ラゴス

・竣工日：2026年2月

·プロジェクトの範囲：製油所の生産ユニットエリアにおけるMCC（モーターコントロールセンター）のアップグレード。総容量4000kVA

使用製品

・製品型式：GCS型低圧引出式開閉装置

・数量：28個

·構成: Siemensコンポーネント

·認証：CE認定。 IEC規格に準拠

·特別な要件: 耐食性、高温耐性、アフリカの送電網変動への適応性

解決

ナイジェリア製油所の特定の動作環境に対処するために、当社はカスタマイズされた輸出ソリューションを提供しました。

1. 過酷な環境への適応

·エンクロージャは、沿岸の塩水噴霧腐食に耐える二層の防食粉体塗装プロセスを特徴としています。

・内部の金属部品はすべて亜鉛メッキを施し、錆びを防ぎます。

·高い周囲温度に耐えるように選択された工業グレードの広い温度範囲のコンポーネント

2. 系統不安定性への適応

·ナイジェリアの大幅な送電網電圧変動に対応するために、広い電圧許容範囲を持つコンポーネントを選択

·落雷や電圧スパイクから保護するサージ保護装置（SPD）を備えた受電フィーダパネル

·コンデンサ補償パネルは動的補償を利用してグリッド電圧を安定させます。

・重要回路にはUPS（無停電電源装置）を搭載し、制御回路への継続電力を確保

3. 輸出サービスサポート

·すべての製品はCE認証を受けています。包括的な技術文書を英語で提供

·海上輸送用に防湿処理を施した輸出グレードの燻蒸処理なしの木箱に梱包

・エンジニアを現場に派遣し、設置・試運転を監督

・現地O&M担当者向けに英語による操作トレーニングを実施

·リモートテクニカルサポート付きの3年間保証

お客様の声

「製油所の環境は、高温、粉塵、湿気、不安定な送電網など非常に厳しいものです。ジュンレイの GCS 開閉装置は 3 か月間完璧に稼働しています。保護システムは正常に機能しています。同社のエンジニアが試運転とトレーニングのために現場に来てくれました。非常に役に立ちました。高品質、優れたサービス。次の段階ではさらに注文します。」

— ナイジェリア製油所、電気監督者
