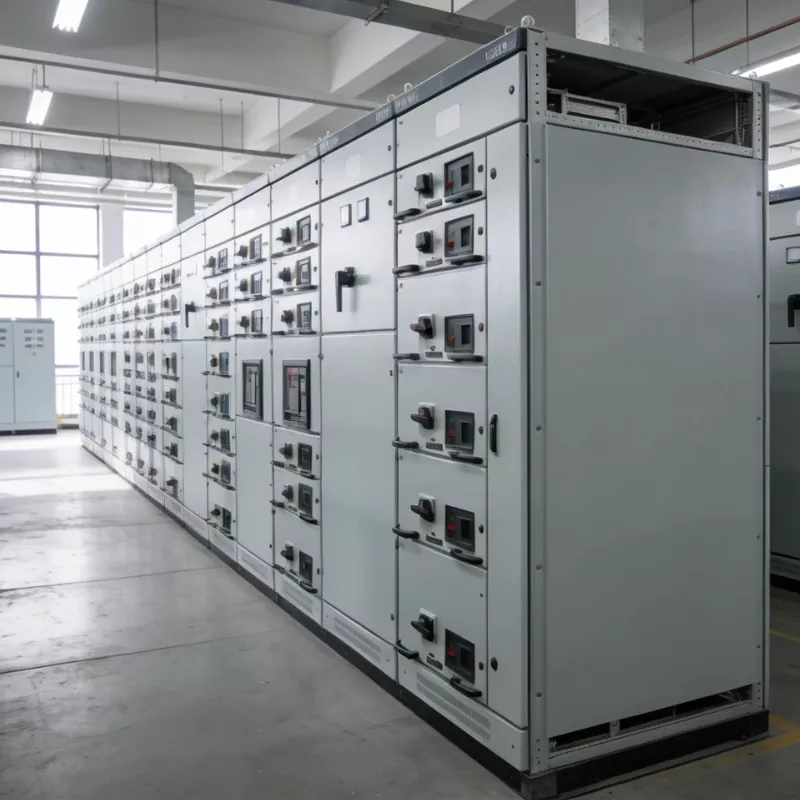

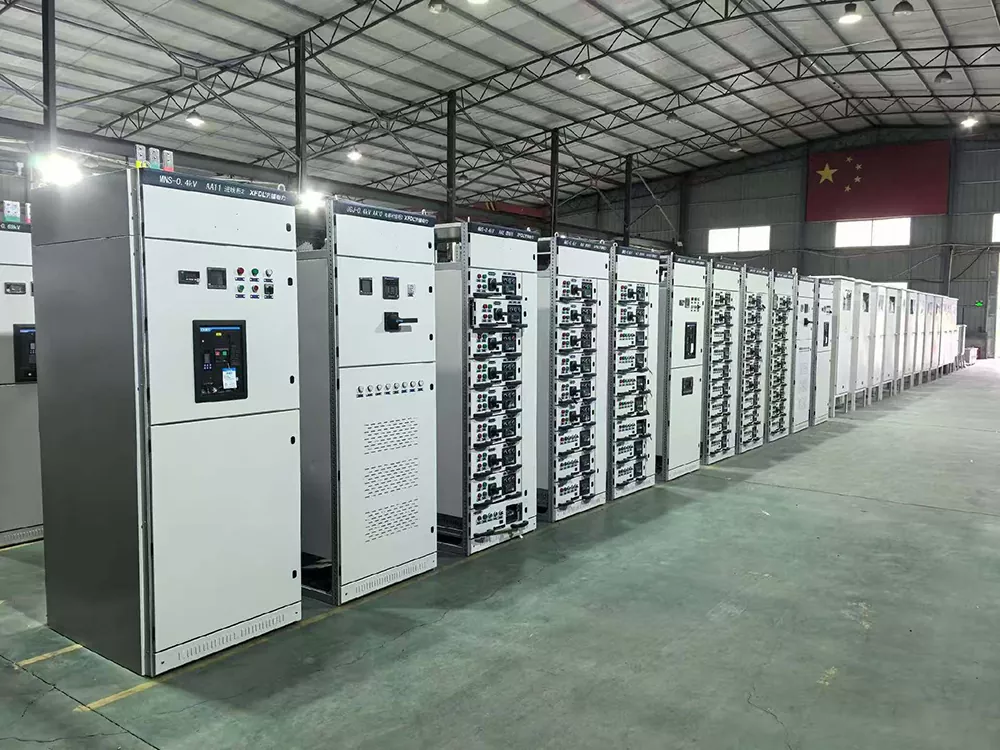

MNS 引出配電盤キャビネット

MNS引出配電盤は、国産の優れた低圧配電盤をベースに全面的に改良・開発した最高級の低圧引出開閉器です。これは、現在中国でトップレベルの低圧完全配電設備でもあります。通常の引き出し式スイッチキャビネットと比較して、この製品は1/4モジュラーミニチュアドロワーユニットを採用しており、GCSドロワーよりも体積が小さく、より多くのユニットを収容できます。保護レベルはIP54に達します。その中心的な位置付けは、ハイエンドのシナリオにおける配電の信頼性と安全性に対する極めて高い要件を満たすことです。原子力発電所や半導体工場など、故障が許されない現場でもパフォーマンスを発揮します。これはトップレベルの配電シナリオに必要な機器であり、配電の安全性と安定性に対する厳しい要件があるさまざまな産業および民生のシナリオに適しています。

技術仕様

製品の利点は何ですか?

マイクロドロワー設計、より多くの回路、より省スペース: MNS 引出し配電キャビネットは 1/4 モジュラーマイクロドロワーユニットを使用します。 1 つのキャビネットに最大 36 個の独立した小規模回路を収容できます。これは、通常の GCS キャビネットと比較して回路数の 2 倍です。配電室の面積を拡張することなく、複数回路と低負荷に対するハイエンドの配電要件を満たし、床面積を大幅に節約し、サイトのコストを削減します。

IP54の超高保護、複雑な環境に最適：保護レベルはIP54に達し、通常の引き出し型スイッチキャビネットのIP30レベルをはるかに上回ります。完全密閉構造と精密な密閉設計により、塵や湿気の侵入を効果的に防ぎます。高湿度で粉塵の多い複雑な環境でも、内部コンポーネントの安定した動作を確保し、環境要因による機器の故障を回避できます。

二重インターロック設計、究極の安全性と誤操作防止：機械的インターロック+電気的インターロックの二重保護を備えており、荷物を載せたまま引き出しを引いたり、誤って充電部に触れたりするなどの誤操作を完全に防止できます。オペレータの安全を確保するだけでなく、誤操作による停電や機器の故障を回避します。包括的な流通安全防御ラインを構築し、ハイエンドシナリオの安全基準に準拠します。

停電のない電源オフメンテナンス：各ドロワユニットは独立して設計されています。特定の回路に障害が発生した場合、メンテナンスのために対応する引き出しのみを引き出す必要があり、他の回路には影響を与えません。配電システム全体を停止する必要はなく、一瞬の停電も許容できないハイエンドのシナリオに完全に適応し、継続的かつ安定した生産と運用を確保し、ダウンタイム損失を削減します。

高度な職人技と細部、大電流での安定した動作：内蔵の大型の厚い銅バスバーは、高電流容量と適切な絶縁保護を備えており、630Aから6300Aまでの大電流動作に適応できます。温度上昇が少なく安定性が強い。完全な密閉保護や二重インターロックなどの詳細と組み合わせることで、頻繁なメンテナンスを必要とせずに機器の長期安定した動作が保証されます。

応用シナリオは何ですか?

極めて高い信頼性、安全性、適応性を備えた MNS 引出配電キャビネットは、配電に厳しい要件があり、いかなる障害も許容できないさまざまなハイエンドのシナリオで広く使用されています。さまざまな業界の基幹配電の標準装備となっています。原子力支援シナリオでは、原子力発電所の低圧配電に適応し、超高信頼性の要件を満たし、原子力システムの安定した稼働を保証します。トップレベルのデータセンターのシナリオでは、超大規模な IDC データセンターに適応され、停電のない中断のないメンテナンスが可能になり、停電による重大な損失を回避できます。病院のシナリオでは、三次病院の手術室と ICU のコア電力配分に適合し、医療機器の継続的な稼働を確保し、患者の命の安全を守ります。半導体工場のシナリオでは、半導体およびチップ工場の配電に適応し、信頼性と安定性に対する極めて高い要件を満たし、障害による生産中断を回避します。鉄道輸送シナリオでは、地下鉄や高速鉄道の中核となる低圧配電に適合し、停電ゼロを実現し、スムーズな輸送を保証します。

なぜ私たちを選ぶのですか?

Junray Electrical は、中国の専門メーカー、サプライヤー、工場とし​​て、MNS 引出式配電キャビネットの開発と生産に関して徹底的な研究を行ってきました。業界標準に厳密に従っており、各デバイスは厳格なテストを受けているため、品質が保証され、さまざまなハイエンドのシナリオでスムーズに受け入れられるようになります。この製品は、通常のスイッチ キャビネットをベースにしたアップグレード バージョンで、1/4 モジュラー マイクロ ドロワーや IP54 保護などの主要な利点を統合し、ハイエンド シナリオにおける分散の問題点に効果的に対処します。類似の製品よりも適応性と耐久性に優れています。販売前の製品選定ガイドや購入後のメンテナンスサービスも充実。お客様のニーズに応じて引き出しユニットの数をカスタマイズし、さまざまなシナリオの個別の要件を満たすことができます。

プロジェクト概要

このプロジェクトには、新エネルギー電源バッテリー専用のインテリジェント生産ワークショップの配電システムのアップグレードが含まれます。この施設は、「クラス I」負荷要件を持つハイエンド精密製造サイトとして分類されます。この作業場には、ロボット溶接、コーティング、巻線、成形、検査用のシステムを含む、高負荷密度、頻繁な起動/停止サイクル、重大な電磁干渉 (EMI) が特徴の、膨大な高精度機器が収容されています。したがって、この施設では、優れた電力供給の継続性と高い電力品質が要求されます。

オリジナルのレガシー GGD 固定タイプ キャビネットには、回路容量の制限、設置面積の拡大、絶縁保護の欠如、および干渉耐性の低さがありました。これらの問題により、連鎖的な短絡障害、メンテナンス中の大規模な停電、EMI による機器のシャットダウンが頻繁に発生しました。このアップグレードでは、施設全体の MCC (モーター コントロール センター)、給電装置、およびプロセス オートメーション配電システムを MNS モジュラー低電圧引込式開閉装置に置き換え、これにより高密度、安全性の高いインテリジェントな配電を実現しました。

アップグレード前の問題

低いスペース使用率: 従来のキャビネット構造はかさばり、回路容量が限られていたため、新しいワークショップ機器を拡張する余地がありませんでした。

故障伝播の高いリスク: 厳密なモジュール絶縁が欠如しているため、単一回路の短絡またはアークが簡単に広がり、セクション全体の完全な停電が発生する可能性があります。

低い干渉耐性: 精密な産業用制御機器は高調波や EMI の影響を受けやすく、その結果、データのドリフトが頻繁に発生し、ロボット システムがシャットダウンしたり、エラー アラートが発生したりすることがありました。

非効率的なメンテナンス: 固定タイプのキャビネットに障害が発生すると、ライン全体を停止し、キャビネットを開けて修理する必要があり、生産ラインのスループットに重大な影響を及ぼしました。

不適切な保護評価: ワークショップ内の高い粉塵レベルと密集した機器レイアウトを考慮すると、標準キャビネットは粉塵の蓄積、トラッキング/アーク放電、および接続ポイントでの過熱が発生する傾向がありました。

設備構成計画

高密度負荷、高い EMC 耐性、精密製造に特有の迅速なメンテナンスの要件を満たすために、低電圧配電室は新世代の MNS モジュラー引き出し式開閉装置で標準化されました。これらのユニットは、ワークショップの MCC モーター制御、オートメーション機器への給電、UPS の下流配電、照明および一般電源システムの集中制御のためのコア キャビネット タイプとして機能します。主要機器の仕様

キャビネットタイプ: MNS 低電圧モジュール式引出式開閉装置 (国際標準モジュール構造)

定格電圧: 400V;定格絶縁電圧: 690V

構造的特徴: モジュラーユニット、高密度レイアウト、機能ゾーンの厳密な分離

ドロワーの位置: 4 つの位置 (接続、テスト、分離、および引き出し) があり、二重の機械的および電気的インターロックを備えています。

干渉耐性: EMC クラス A (工業用グレード)。高周波高調波と電磁放射干渉を効果的にシールドします。

保護等級: IP40;防塵性と異物耐性。クリーンで精密なワークショップ環境に最適

主な利点: 同じサイズの標準キャビネットと比較して回路密度が 30% 増加します。ホットスワップをサポートし、ユニットを迅速に交換できます

インストールとアプリケーションのハイライト

超高密度モジュラー設計: 標準モジュラーユニットを使用して、限られた配電室スペース内で回路の展開を最大化し、高密度の機器、多数の回路、および空間的制約に関連する課題を完全に解決します。

産業グレードの EMI 耐性: 金属シールド構造と独立したユニット絶縁を組み合わせることで、ロボットや可変周波数ドライブからの高周波干渉に効果的に抵抗し、精密機器の安定した動作を保証します。

フェールセーフ インターロック: 最初に回路を開かないと引き出しを引き出すことはできず、完全に固定されない限り閉じることはできません。負荷時の挿抜や操作ミスによる事故を徹底的に排除します。

ゼロ故障伝播: 各ドロワーには独立した絶縁コンパートメントがあり、ユニット内の単一回路故障を収容し、バスバーや他の機器への影響を防ぎます。

柔軟性の高い容量拡張: 標準化されたモジュールにより、将来のプロセスのアップグレードや機器の追加時にドロワーユニットを直接交換できるため、キャビネットの変更や大規模な建設作業が不要になります。

改修後の運用実績

電源の安定性が大幅に向上: EMC 耐性設計により、精密機器に影響を与える電磁干渉によって引き起こされるダウンタイムが排除され、生産ライン全体の効率が大幅に向上します。

制御可能な障害リスク: 独立したユニットの絶縁により、短絡障害や過負荷障害が特定のドロワーに限定され、大規模な停電が防止されます。

迅速な緊急修理: 故障した引き出しは直接交換できます。修理時間が数時間から 5 分未満に短縮され、生産のダウンタイムによる損失が大幅に削減されます。

スペース利用の最大化: 同じキャビネットの設置面積内で回路密度が向上するため、配電室を追加する必要がなくなり、土木工事コストが節約されます。長期間の動作でも発熱なし: モジュラープラグイン設計により、安定した接触性能が保証され、接続の緩みや酸化による発熱に伴うリスクが排除され、通常の動作温度が維持されます。

事例の概要

MNS ドロワー タイプ スイッチギヤは、モジュール性、高密度、優れた耐干渉性、および高い安全性を特徴とするハイエンドの低電圧キャビネットです。 GCK および GGD モデルと比較して、精密製造、新エネルギー、鉄道輸送、データセンター、ハイエンド産業施設などの高水準アプリケーションに適しています。コンパクトなモジュラー構造、産業グレードの EMC 干渉耐性、厳格な絶縁と保護、迅速なメンテナンスの容易さのおかげで、最新のスマート ファクトリーにおける MCC 配電システムの好ましい選択肢となっています。

よくある質問

Q: 電源を切らないメンテナンスは可能ですか?

A: はい、各引き出しユニットは独立して設計されています。特定の回路に障害が発生した場合、メンテナンスのために対応する引き出しのみを引き出す必要があり、他の回路は正常に動作し続けます。配電システム全体を停止する必要がなく、まさに停電時間ゼロを実現します。 1秒たりとも電源を遮断できないシーンに適しています。

Q: 引き出しユニットの数はカスタマイズできますか?

A: はい、この製品のドロワーユニットは 1/4 モジュールサイズです。標準の単一キャビネットには最大 36 ユニットを搭載できます。ユニットの数は顧客の回路要件に応じてカスタマイズでき、さまざまなシナリオの配電ニーズに正確に適合し、複数の回路と小さな負荷を伴うハイエンドのシナリオに適応します。

Q: MNS 引出配電キャビネットは大電流シナリオでも使用できますか?

A: はい、定格電流範囲は 630A ～ 6300A です。大型の厚みのある銅バスバーが装備されており、大きな電流容量、低い温度上昇、完全な絶縁保護を備えており、さまざまな大電流ハイエンド配電シナリオに安定して適応でき、機器の長期安定した動作を保証します。
