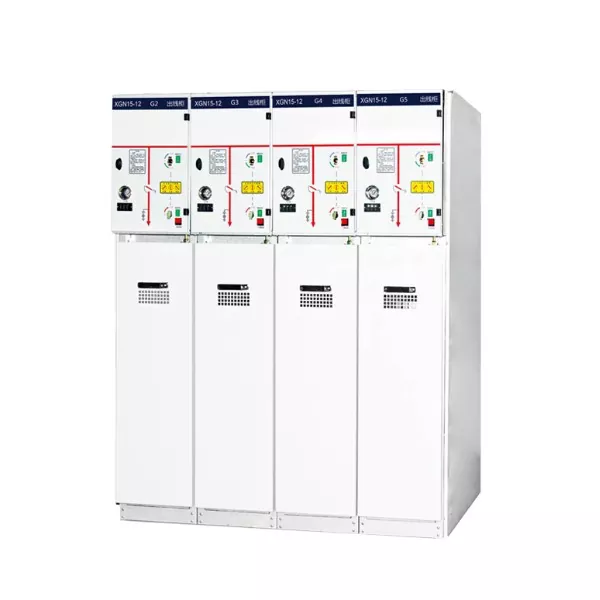

XGN15-12 ガス絶縁リング主開閉装置

多くの住宅地、小規模工場、小規模変電所では、配電室のスペースが非常に限られています。通常のリングネットワークキャビネットはサイズが大きすぎて、設置すると他の機器のスペースを圧迫してしまい、適切に設置することができません。さらに、Extractable Ring Main Unit は高価であり、小規模なリングネットワーク分散シナリオではコストパフォーマンスが非常に低く、コストの無駄が発生します。 XGN15-12 ガス絶縁リング主開閉装置は、この超小型 10kV リング ネットワーク配電シナリオ向けに特別に設計されています。超過密設計、信頼性の高いパフォーマンス、および手頃な価格により、「十分なスペースと高コスト」という主要な問題点を的確に解決し、超小規模の配信室で安定かつ安全なリング ネットワーク配信を実現できます。

技術仕様

製品の主な利点

XGN15-12 ガス絶縁リング主開閉装置は、コンパクトさ、信頼性、経済性を兼ね備えており、それぞれの側面で実際の問題に効果的に対処します。

SF6ロードスイッチの採用でより安定・確実に動作：コアにはSF6ガスを絶縁・消弧媒体として使用したSF6ロードスイッチを採用。通常の真空スイッチを上回る消弧能力があり、絶縁性能も優れています。稼働中の故障率は極めて低いため、頻繁なメンテナンスは必要ありません。 10kV リングネットワークの配電シナリオに完全に適合し、20 年間メンテナンスフリーの特性も備えているため、その後のメンテナンスコストが大幅に削減され、購入者にとって使いやすくなります。

設置面積を30％削減した超コンパクト設計：ボックス型固定リングネットワーク構造を採用し、キャビネットを可能な限りコンパクトにするよう設計を最適化しました。通常のXGN66リングネットワークキャビネットに比べて体積が30％小型化されています。性能を犠牲にすることなくコンパクトな構造になっています。スペースに制約のある超小型の配電室でも、配電室を改造することなく簡単に設置でき、床面積を大幅に節約し、一般的なリングネットワークキャビネットの「スペースが足りない」という根本的な問題を解決します。

リングネットワーク特有の構造、中断のない安定した電力供給：専門的なリングネットワーク構造を使用し、10kVリングネットワーク分配システムに完全に適合します。双方向電源供給が可能です。 1 つの回路に障害が発生すると、自動的に別の回路に切り替えることができるため、停電を効果的に回避し、住宅地や小規模工場などのシナリオで通常の電力供給を確保できます。これは、電力継続のための基本的な要件がある小規模のシナリオに特に適しています。

コスト効率の高い選択、コストを直接 50% 削減: KYN28 スイッチキャビネットと比較して、価格を直接 50% 削減します。冗長な機能を排除し、小規模リング ネットワーク分散の中核要件に焦点を当てます。複雑な機器に多額の費用を費やすことなく、安定した信頼性の高いリングネットワーク配信ソリューションを低コストで入手できるため、調達予算が大幅に削減され、プロジェクトの費用対効果が向上します。

プロフェッショナルな品質保証

Junray Electrical は、中国の専門メーカー、サプライヤー、工場とし​​て、長年にわたり配電機器の研究と生産に深く取り組んできました。 IEC 62271-200 や GB/T 3906 などの国際規格および国内規格に厳密に従っています。各 XGN15-12 ガス絶縁リング主開閉装置は厳格な電圧耐久性および絶縁試験を受けており、高品質が保証されています。統一されたユニット設計を採用し、キャビネットは高品質鋼板から精密に製作されています。 IP3Xの保護レベルを備えた高い機械的強度を備えており、粉塵の侵入を効果的に防ぎ、内部の高電圧コンポーネントを保護します。機械式5重防止インターロック装置を搭載し、誤操作を防止し保守員の安全を確保します。組み立て済みのシリコンゴム絶縁ケーブル端子を内部で使用することで、取り付けが便利になり、メンテナンスの際には迅速に分解して復元できるため、小規模シナリオの使用要件にさらに適応できます。

ユニバーサルシーン適応

XGN15-12 ガス絶縁リング主開閉装置は、さまざまな超小型 10kV リング ネットワーク配電シナリオと広く互換性があり、追加の変更を加えることなくさまざまなシナリオの電力需要に正確に適合し、直接使用できます。

住宅地域の配電シナリオでは、10kV リングネットワーク配電用の住宅地域の超小型配電室と互換性があり、サイズが小さく占有者がいないため、住民への安定した電力供給が確保されます。

小規模工場向けには、安定した負荷と低い故障率を備えた小規模工場向けの 10kV リングネットワーク配電と互換性があり、配電室のスペースを節約しながら、生産のための工場の電力需要を満たします。

小型変電所の場合、安定したリングネットワーク電源と運用保守コストの削減により、小型 10kV 変電所の超小型電源要件に適合します。

小規模なインフラストラクチャ プロジェクトのシナリオでは、小規模なインフラストラクチャ プロジェクト向けの 10kV リング ネットワーク配電と互換性があり、設置が便利で、耐久性と耐久性があり、インフラストラクチャ プロジェクトのスムーズな進行を保証します。

私たちについて

Junray Electrical は、完全な研究開発、生産、品質検査システムを備えています。コアコンポーネントは高品質ブランドから選択されています。各 XGN15-12 ガス絶縁リング主開閉装置は工場出荷前に厳格なテストを受け、性能が基準を満たし、プロジェクトの承認をスムーズに通過できることを確認します。この製品は、超小型シナリオ向けに特別にカスタマイズされており、サイズが小さく、コスト効率が高くなります。類似製品と比較して、超小型の物流室に適しています。販売前の製品選定ガイドや購入後のメンテナンスサービスも充実。当社は、お客様のシナリオの実際のニーズに基づいて個別の適応提案を提供し、また専門的な設置および試運転ガイダンスを提供することで、購入プロセスをより安心して使用できるようにし、お客様のコスト削減と流通効率の向上を支援します。

即購入

超小型の 10kV リング ネットワーク配電シナリオでは、適切な機器を選択することで「十分なスペースがない」という問題を解決できるだけでなく、コストを節約し、安定した電力供給を確保できます。 Junray Electrical を選択すると、品質が保証され、より手頃な価格で提供され、より正確な互換性が提供され、サイズが大きくコストが高い通常のリング ネットワーク キャビネットの問題点に完全に対処できます。遠慮しないでください。超小型リング ネットワーク配電装置として最適なこの選択肢を確保するには、今すぐお問い合わせください。これにより、超小型電源室で安定・安全・効率的なリングネットワーク電源供給が可能となり、調達コストや運用コストを大幅に削減できます！

バングラデシュのダッカにおける商業プロジェクト

プロジェクト概要

・プロジェクト名：ダッカ商業センター向け配電プロジェクト

・所在地：バングラデシュ、ダッカ

・竣工予定：2026年2月

・プロジェクト規模：商業センター向け10kV配電変電所。総容量8000kVA

使用製品

・型式：XGN15-12リング本体（RMU）

・数量：12個

・構成：高品質な国産部品を使用。 CE認証済み

·認証: CE認定

·特別な要件: 高温、高湿の環境に適しています。耐食性

解決

バングラデシュのダッカは高温多湿を特徴とする熱帯気候に属しており、クライアントの予算は限られていました。カスタマイズされた XGN15-12 ソリューションを提供しました。

1. 熱帯環境への適応

・エンクロージャは高熱や湿気に耐える二層コーティングシステムによる耐腐食性の粉体塗装仕上げを採用しています。

●内部の金属部品はすべて亜鉛メッキを施しており、サビや腐食を防ぎます。

●結露防止ヒーターと温度制御ファンを搭載しており、多湿環境での結露を防止します。

·すべてのコンポーネントは幅広い温度定格を備えており、高温条件でも信頼性の高い動作を保証します。

2. 費用対効果の高いソリューション

・高品質な国内ブランド部品を採用し、確かな性能を低価格でご提供します。

・ヨーロッパのブランドよりも60％以上安い価格で、プロジェクトコストを大幅に削減します。

●CE認証を取得し、国際基準を満たし品質を保証します。

・世界的な応用実績を持つ成熟した技術を特長としています。

3. サービスサポート

·包括的な技術文書は英語で提供されます。

·リモート技術サポートと試運転ガイダンスが利用可能。

・英語による操作研修を実施します。

·現場での交換に便利な共通のスペアパーツが同梱されています。

お客様の声

「ダッカの気候は非常に高温多湿であるため、開閉装置の耐久性が心配でした。ジュンレイの XGN15-12 RMU は現在 3 か月間稼働していますが、過熱や腐食の問題もなく、完璧に機能しています。価格も非常に競争力があり、ヨーロッパのブランドよりもはるかに安いですが、CE 認証を受けており、高品質です。リモート技術サポートも非常に役立ちます。私たちは非常に満足しています。」

— バングラデシュの商業不動産会社、電気エンジニア

リノベーションプロジェクト概要

このプロジェクトには、高層住宅、地上商業ユニット、地下駐車場、補助公共施設で構成される都市再開発プロジェクトのための新しい 10kV 配電システムの建設が含まれます。高密度の都市部の住宅負荷に対応します。このエリアは以前、単電源放射状構成の老朽化した架空線によって供給されていたため、信頼性が低く、故障率が高く、障害スイッチング機能が欠如しており、現代の住宅用電源基準を満たしていませんでした。

このプロジェクトでは、XGN15-12 固定式 SF6 リング主装置 (RMU) を利用した新しい独立型高圧配電変電所を建設します。これにより、ハンド・イン・ハンド（ループ）電源構造を確立し、二元バックアップ、区間絶縁、負荷分散、端子保護が可能となり、高信頼性、メンテナンスフリー、装置のコンパクト化の要求に応えます。

改修前の課題

供給の信頼性が低い: 老朽化した回線を介した単一電源供給のため、回線の障害やメンテナンスが発生した場合は全域停電が必要となり、住民からの苦情が頻繁に発生しました。

機器の老朽化と安全上の危険: 従来の開閉装置は絶縁劣化と消弧能力の低下に悩まされており、雷雨の際にトリップや絶縁破壊を起こしやすくなっています。

ループ バックアップ機能の欠如: 電源切り替え機能がないため、システムは新築住宅開発における二電源供給の受け入れ基準を満たすことができませんでした。

大規模な設置面積と複雑な O&M: 従来の固定高電圧キャビネットはかさばって複雑であり、その結果、土木工事コストが高くつき、日常のメンテナンス作業量が膨大になりました。

不正確な保護: 専用のヒューズと負荷スイッチの組み合わせユニットがないため、変圧器の短絡または過負荷障害を迅速に分離できませんでした。

設備構成計画

住宅配電網設計基準および建設規制に従って、高電圧変電所には XGN15-12 10kV SF6 RMU が装備されています。標準の「2 入力、4 出力」ループ ネットワーク構成が採用され、デュアル ソース ループ電源、セクション タイ スイッチング、および変圧器の端子保護が容易になります。主要な機器仕様

モデル: XGN15-12 屋内 AC 高圧 SF6 リングメインユニット (RMU)

定格電圧：12kV（10kV配電網対応）

定格電流: 630A

短絡遮断：負荷遮断スイッチ+ヒューズの組み合わせユニット;変圧器の短絡故障を迅速に解消できます。

コア構造: SF6 3 ポジション ロード ブレーク スイッチ (クローズ、オープン、グラウンド)。安定した絶縁性能

キャビネットの特徴：コンパクトな構造、小さな設置面積、メンテナンスフリー、優れた密閉性

動作モード: 手動および電動オプション。活線表示、故障表示、「5つの予防」連動機能を搭載

アプリケーションモード: リングメイン電源、ターミナル電源、デュアルソースバックアップ電源

構造とアプリケーションのハイライト

コンパクトなサイズで土木工事コストを節約: KYN28 金属被覆開閉装置と比較して、体積が小さく、レイアウトがコンパクトです。集合住宅内の小規模な配電室に適しており、公共インフラへの投資を大幅に削減します。

安定性と信頼性の高い SF6 絶縁: 完全に密閉されたガス絶縁設計。外部の塵、湿気、結露の影響を受けません。地下室や密閉された配電室に適しています。

リング主電源の高い耐障害性: 「ハンド・イン・ハンド」リング回路構成。これにより、他のセクションが電力を維持しながら障害のある回線セクションを隔離できるため、サービスを中断することなく切り替えが可能になります。

対象となる保護の組み合わせ: 負荷遮断スイッチ + 限流ヒューズの組み合わせ。ボックス型変電所および住宅用配電変圧器を保護するために特別に設計されています。迅速な障害の解決と正確な動作が保証されます。

包括的な「5 つの予防」安全機能: 機械的インターロックにより、負荷による閉まり、通電中の接地、区画への不正侵入などの事故を防止します。

運用パフォーマンス

電源の信頼性が大幅に向上: デュアル ソース リング メイン バックアップにより、大規模な停電を発生させることなくラインのメンテナンスと単一点の障害分離が可能になります。地域の電力供給の信頼性は州電力網の受け入れ基準を満たしています。

安定した故障ゼロの動作: 完全に絶縁された SF6 ガス構造により、沿面距離、フラッシュオーバー、湿気による故障が排除されます。年間を通して、トリップ事故や絶縁異常はありません。

迅速かつ正確な障害解消: 配電変圧器の短絡と過負荷を瞬時に解消します。下流の変圧器と低電圧機器を効果的に保護します。維持管理負担の大幅軽減：頻繁な点検やガス補充が不要なメンテナンスフリー設計で、住宅用配電用変電所の長期無人運転に最適です。

正常に完了および承認: 都市部の住宅配電の設計基準、およびリング主電源とデュアル電源自動転送の要件に完全に準拠しています。

事例の概要

XGN15-12 リング メイン ユニット (RMU) は、住宅、商業、自治体の改修プロジェクトだけでなく、ボックス型変電所や都市配電ネットワークとの統合にも、最も広く採用されているコスト効率の高い高電圧開閉装置です。メタルクラッド引出し開閉装置（KYNシリーズ）と比較して、低コスト、コンパクトな設置面積、メンテナンスフリー、リングメインネットワーク構成への適合などの利点があります。この製品は、10kV ターミナル配電、リング幹線分割、住宅および商業地域の配電プロジェクトに非常に適しており、標準化された都市配電ネットワーク構築に最適です。
