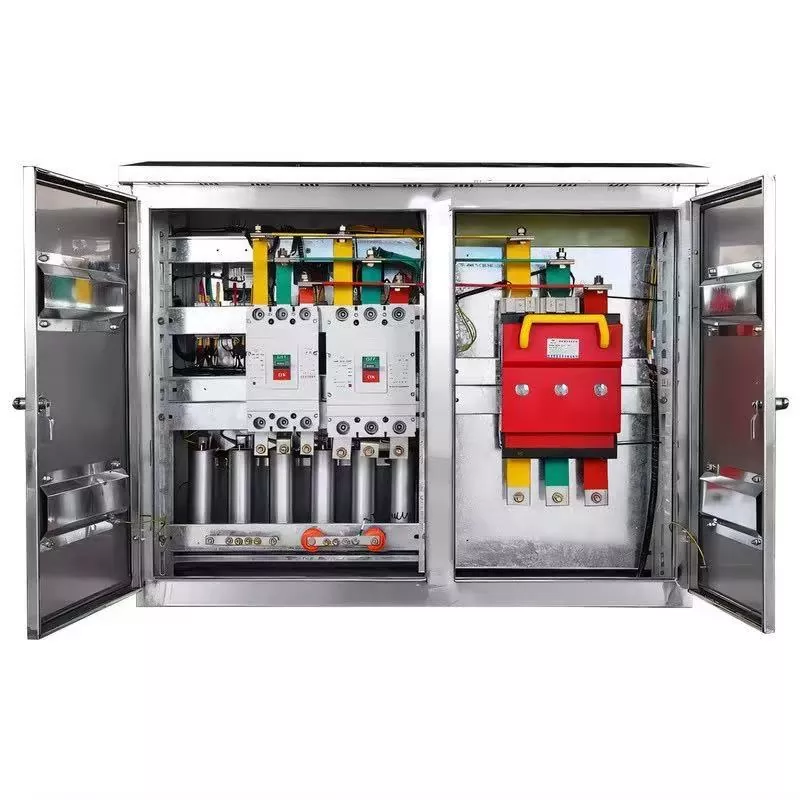

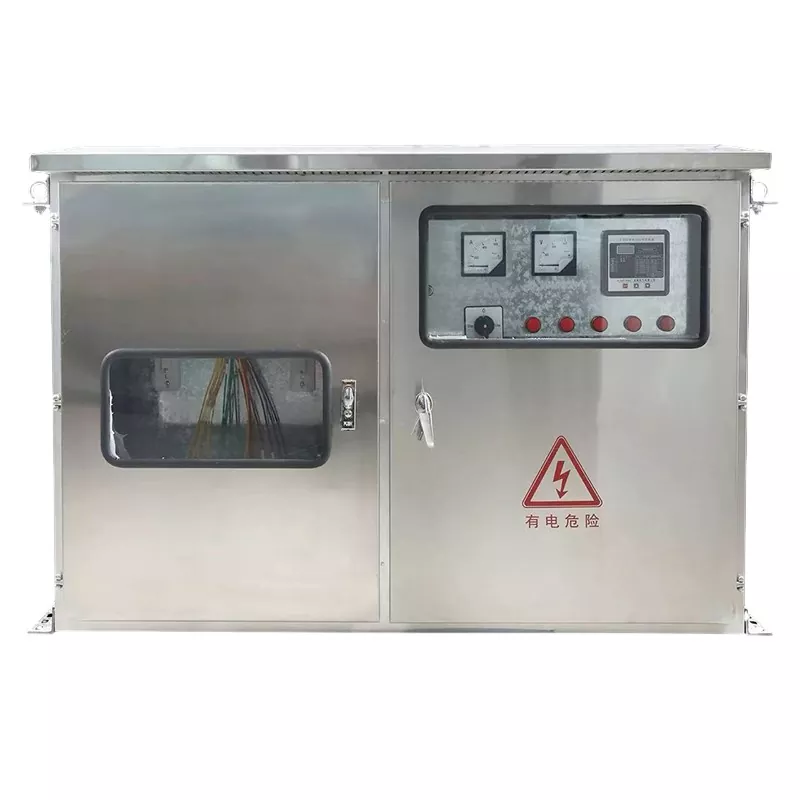

JP配電キャビネット

JP 配電キャビネットは、屋外の低電圧配電シナリオ向けに特別に設計された包括的な配電デバイスです。その中心的な位置付けは、都市および地方の送電網改修に理想的な製品であり、さまざまな屋外低電圧配電要件にも適しています。この装置は、計量、引き込み線、無効電力補償などの複数の機能を統合し、短絡、過負荷、過電圧、漏電保護などの包括的な保護機能を備えています。サイズがコンパクトで、見た目も美しく、経済的にも実用的です。複雑な設置基礎を必要とせず、屋外柱上変圧器の柱に直接設置できます。屋外専用分配器として、キャビネット本体は厚肉冷間圧延鋼板またはステンレス鋼製で、屋外専用の防雨構造を備え、表面には高温静電溶射処理が施されています。耐老化性、耐食性、日焼け防止、防雨性に優れ、屋外の野外環境でも長期間安定して動作します。 AC 50Hz、定格電圧380V/220Vの低圧配電システムに対応しています。設置とメンテナンスが容易なため、屋外配電に信頼できる選択肢となります。

技術仕様

屋外での保護機能はどうですか？

JP配電キャビネットは、プロ仕様の雨よけとシールゴムストリップの二重構造設計を採用し、全体のシールプロセスと組み合わせて、三重保護システムを形成しています。保護レベルはIP54に達し、ほこり、水、日光を効果的に防ぐことができます。屋外の風雨や塵埃の侵入を完全に遮断し、屋外や屋外の過酷な環境に適しています。長時間の太陽光や雨にさらされても、環境要因による機器の損傷を心配することなく、安定した動作を維持できます。

機能的な設定は完了していますか?

従来の配電機器の単一機能の限界を打ち破り、配電制御、電力計測、無効電力補償、漏電保護などの機能を統合します。他の機器の追加のマッチングを必要とせずに、回路ブレーカー、電力メーター、コンデンサ補償、変圧器、漏電保護などのさまざまな電気コンポーネントを柔軟に組み立てることができます。地方の配布エリアや公園などのプロセス全体の配布ニーズをワンステップで満たし、配布リンクを簡素化し、調達および導入コストを削減できます。

プロセスは基準を満たしていますか?

当社は設計と製造に関して国の電源安全規制を厳格に従っています。当社は国家標準プロセスを使用して構築し、完全な接地システムと 5 つの防止インターロック保護装置を装備し、頑丈な盗難防止ドア ロックを組み合わせています。 JP配電キャビネットはバリのない全周研削加工を採用しています。より安全に使用でき、電力工学の受け入れ基準に完全に準拠しています。追加の変更を加えることなく、自治体、地方の送電網、公園などのさまざまな正式な配電プロジェクトで直接使用できます。

屋外で使用する場合の耐久性はどのくらいですか？

屋外専用の高温静電粉体塗装プロセスを選択し、厚手の冷間圧延鋼板またはステンレス鋼キャビネットと組み合わせます。優れたアンチエイジング性能を持っています。屋外の日光や雨に長時間さらされても、経年劣化や錆び、塗装剥がれなどが起こりにくいです。耐久性と耐性が高く、将来のメンテナンスの頻度とコストを大幅に削減し、機器の耐用年数を延長し、屋外での長期運用の要件を満たします。

屋外で使用する場合の避雷対策はありますか?

落雷の影響を受けやすい屋外配電の問題点に対処するために、JP配電キャビネットは雷保護モジュールを特別に統合しており、効果的に雷の干渉に抵抗し、落雷による機器や回線への損傷を防ぐことができます。農村部やその他の屋外配電環境における屋外配電シナリオに完全に適合し、屋外配電における落雷の危険を完全に排除し、配電システムの安全で安定した動作を保証します。

さまざまなプロジェクトの要件を満たすことができますか?

各変圧器領域の容量に基づいたカスタマイズをサポートします。さまざまなプロジェクトの実際のニーズに応じて、非標準サイズ、穴開け、スキームのカスタマイズサービスを提供し、地方の変電エリア、屋外コミュニティ、工業団地、その他のさまざまなシナリオの配電ニーズに柔軟に適応します。プロジェクトの規模や要件の違いに関係なく、プロジェクトの適合性を正確に調整し、向上させることができます。

どのシナリオと互換性がありますか?

JP 配電キャビネットは、優れた屋外保護性能と柔軟な適応性を備え、さまざまな屋外低電圧配電シナリオで広く使用されています。地方の配電エリア、村や町の屋外低電圧総合配電、地方の電力網のアップグレードに役立ちます。住宅地および財産配布室での屋外配布。住宅地での屋外配布の安全性を確保します。工業団地や工場周辺での屋外配電により、工業生産に安定した電力をサポートします。自治体の道路照明、充電杭、給水ポンプ場などの屋外配電で、自治体工学のニーズに対応します。インフラプロジェクト、太陽光発電グリッド接続、配電エリア改修プロジェクトのための仮設電源で、一時的および長期的な配電ニーズを満たし、屋外配電シナリオを包括的にカバーし、屋外低圧配電の中核標準となります。

改修プロジェクトの概要

I. プロジェクトの概要

このプロジェクトには、地方の電力網のアップグレードと、分散型太陽光発電 (PV) 統合のための関連改修が含まれます。これは、州電力網の標準化された地方電力網改修プロジェクトとして分類されます。この地域は農村部の世帯が集中している地域です。既存の配電設備は時代遅れで、低圧フィーダのレイアウトは整理されておらず、集中的な無効電力補償や包括的な漏電保護が不足していました。さらに、多数の屋上分散型太陽光発電システムを追加すると、大幅な電圧変動、低力率、深刻な送電損失が発生し、送電線端の電圧が不安定になったり、力率性能が標準以下であることによるペナルティなどの慢性的な問題が発生しました。

低圧配電を標準化し、集中無効電力補償を実装し、漏電保護を強化し、太陽光発電網接続要件に対応するために、標準化された屋外統合配電キャビネット (JP キャビネット) が各配電変圧器の低圧側に設置されています。これらのキャビネットには、計量、配電、保護、無効電力補償、および PV 接続端子が統合されており、配電エリアの標準化されたインテリジェントな低損失運用が可能になります。

II.改修前の問題

低力率: 田舎の負荷は主に、水ポンプ、ファン、家庭用電化製品などの誘導機器で構成されます。一元的な補償がなければ、力率は常に 0.85 未満に留まり、経済的な不利益を被ることになりました。

高い送電損失と不安定な電圧: 低圧フィーダには断面保護が欠如しており、配線が整理されていないため、大幅な電圧降下が発生しました。夜間のオフピーク時間帯には電圧レベルが過度に高くなり、消費ピーク時間帯には電圧レベルが低すぎました。

安全保護の欠如: 元のセットアップには、漏電、過負荷、短絡に対する統合された保護がありませんでした。家庭用電線の不正接続や漏電など、危険な配線行為は感電や火災の危険をもたらします。

PV グリッド接続による大幅な電圧変動: 屋上 PV システムでは自家発電を利用し、余剰電力をグリッドに送り返しますが、逆潮流により電圧ドリフトと過度の変動が発生し、居住者の電気機器の安全性が損なわれます。

標準化されていない設備と困難な O&M: 老朽化した配電エリアには標準化された統合設備がありませんでした。コンポーネントは分散しており、トラブルシューティングは遅く、リモートでのデータ監視は不可能でした。 Ⅲ．設備構成計画

地方の送電網建設に関する州グリッド基準および太陽光発電統合配電エリアの運用条件に従って、各配電ゾーンには JP タイプの屋外統合低圧配電キャビネットが均一に装備されています。このユニットには、入力スイッチ、複数の出力回路、インテリジェントな無効電力補償、計測およびデータ収集、漏電保護、スマート配電端子が統合されており、柱上または地上設置のいずれかに適しています。

主要機器の仕様

モデル: JP 屋外統合配電キャビネット (地方電力網標準)

適用容量：100kVA/200kVA配電ゾーン

定格電圧：0.4kV三相4線式

キャビネット構造：屋外防雨・防塵設計。静電粉体塗装を施した高張力鋼板。全密閉型盗難防止構造

統合機能: 主入力線保護、複数の出力分岐回路、インテリジェント動的無効電力補償、エネルギー計測、リモートデータ収集、漏電保護

補償方法: インテリジェントコントローラーベースの動的スイッチング。負荷とPV出力に基づいた無効電力容量の自動調整

保護等級：IP54（防雨、防塵、結露、いたずら防止）露出した屋外環境に適しています

設置方法: 柱上 (変電柱上) または地上設置。便利な設置と標準化されたレイアウト

IV.構造とアプリケーションのハイライト

統合設計と標準化: 配電、補償、計測、保護、監視機能を 1 つのユニットに統合します。散乱した機器や乱雑な配線の問題を解決します。配電ゾーン建設に関する州グリッド基準に完全に準拠しています。

PV ゾーンの動的無効電力補償: 日中の PV 出力が高く、夜間は出力がないなどの負荷変動に基づいてコンデンサを自動的に切り替え、PV グリッド接続による過電圧や力率の​​不安定などの問題を解決します。

複数の安全保護機能: 短絡、過負荷、漏電、欠相保護機能を備えています。個々の回路の障害を隔離して、広範囲にわたる停電や電気火災の危険を防ぎます。

高い屋外耐久性：全密閉型の防雨・防塵構造。直射日光、雨、著しい温度変化を特徴とする過酷な田舎の環境に耐えます。メンテナンスフリーの長期運用をサポートします。インテリジェントなリモート運用および保守 (O&M): インテリジェントな配電変圧器エリアの端末を統合して、電圧、電流、力率、エネルギー消費データのリモート監視を可能にし、障害の早期警告と洗練された O&M 管理を促進します。

V. 改修後の運用結果

力率ペナルティの完全な排除: 配電エリアの力率は安定して 0.95 以上に改善され、州送電網の評価基準を完全に満たし、力率関連のペナルティをすべて排除します。

大幅な損失の削減とエネルギーの節約: 低圧線路の損失が大幅に削減され、配電エリアの線路損失が標準制限内に抑えられ、年間かなりの量の電力が節約されます。

基準を満たした安定した電圧品質：系統連系された太陽光発電システムによる電圧変動を効果的に抑制し、ピーク/オフピーク電圧レベルのバランスをとり、住宅の電圧が不安定で電気機器が正常に動作しないといった問題を徹底的に解決します。

大幅に強化された電気安全性: 独立した分岐保護機能と、漏電や短絡障害に対する正確なトリップ機能を備えており、配電エリアでの感電事故や電気火災を効果的に防止します。

インテリジェントで標準化された O&M: リモート データの監視と制御、迅速かつ正確な障害位置特定、O&M 作業負荷の大幅な削減を可能にし、配電エリアが最初の試行で標準化受け入れ検査に合格することを保証します。

VI.事例の概要

JP 統合配電キャビネットは、地方の送電網、屋外配電エリア、分散型 PV 統合、老朽化し​​た配電エリアの改修用に、State Grid によって標準化された機器の中核です。配電、無効電力補償、計測、保護、インテリジェント監視を統合することで、低コスト、迅速な設置、高い保護定格、メンテナンスフリーの操作などの独自の利点を提供します。低圧配電エリアの標準化施工、損失低減、効率向上、安全性向上に最適な端末配電設備です。
