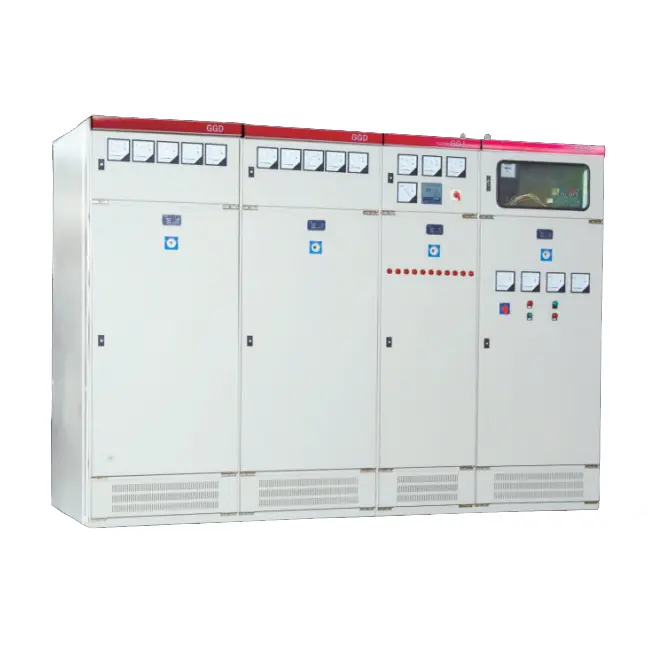

GGD 電圧開閉装置

この低圧開閉器キャビネットの利点は何ですか?

超強力スチールサポート8MFタイプ

GGD 電圧スイッチギヤは、特別に設計された 8MF 冷間成形鋼をフレームとして使用し、一体化され溶接されています。キャビネットの剛性と耐荷重は非常に強く、大電流バスバーや頑丈なサーキットブレーカーにも対応できます。長期間の使用でも変形せず、衝撃や振動にも強いです。

大電流でも安定したベアリング

最大3150Aの定格電流に対応しており、大規模工場やデータセンターの大きな負荷電力消費にも耐えられます。大型銅バスバーの採用により、通電容量が大きく、温度上昇が少なく、大電流の長期安定動作を実現します。

シームレスなキャビネット接続による柔軟な拡張

並列設置のための複数のキャビネットのシームレスな接続をサポートします。配電室の計画に応じて、回路と容量を柔軟に拡張して、配電室内のすっきりとしたレイアウトとスペースを節約しながら、完全な低圧完全配電システムを形成できます。

技術パラメータ表

精緻な職人技の展示

1. 1.8MF スチールフレーム

特別な冷間成形鋼、強力な耐荷重能力と優れた剛性を備え、衝撃や衝撃に耐性があります。

2. シームレスかつ一体化したキャビネット構造

複数のキャビネットが隙間なくシームレスに接続されており、全体のレイアウトがすっきりとしており、配電室のスペースを節約できます。

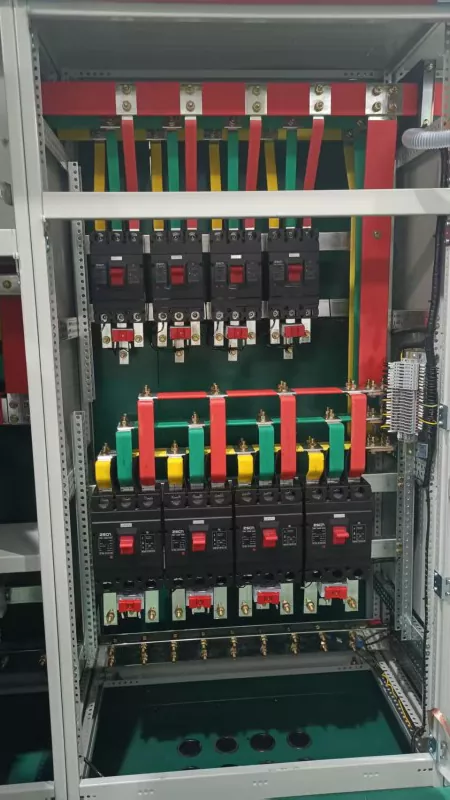

3. 大型銅バスバー

厚い銅バスバーは、大きな電流容量、十分に保護された絶縁、大電流下でも安定した動作を備えています。

4. 完全な接地保護

確実な接地を備えたキャビネット全体の接地システムにより、電気的安全性が確保されます。

5. 標準の入口と出口の位置

GGD 電圧スイッチギヤには標準の入口穴と出口穴が備えられており、さまざまなエンジニアリング配線要件に適しています。

該当するシナリオは何ですか?

大規模工場: 大規模工場および工業団地の主配電室の低圧配電

データセンター: サーバークラスター用の低電圧配電

電源サポート：変電所の低圧引込線および受電盤、箱形変圧器

複合商業施設: 大型ショッピング モール、オフィス ビル、ホテル、工業および鉱業企業の主要物流室

インフラプロジェクト: 空港、病院、鉄道交通向けの大規模低電圧配電

マレーシアデータセンタープロジェクト

プロジェクト概要

・プロジェクト名：データセンター配電プロジェクト

・所在地：マレーシア

・竣工予定：2026年3月

·プロジェクト規模: 200 サーバーラック。合計 IT 負荷 2MW

使用製品

・型式：GGD型低圧開閉装置（データセンター向けにカスタマイズ）

・数量：16個

・構成：2回路入線+バスタイ+出フィーダキャビネット+コンデンサ補償

·認証：CE認証済み。マレーシアのSIRIM規格に準拠

·特別な要件: 高信頼性、自動二電源伝送、無停電電源装置

解決

データセンターの厳しい信頼性要件を満たすために、当社は特殊な配電ソリューションを提供しました。

1. 高信頼設計

·デュアル回線入力ラインとバスタイ構成。 3つの電源が相互バックアップ

・ATS(自動切替スイッチ)搭載。スイッチング時間は100ms未満

・メインスイッチにはABBブランドのエアサーキットブレーカー(ACB)を採用し、優れた信頼性を実現

·バスバーシステムは完全に絶縁された銅バーを使用し、高い安全基準を実現

2. データセンター固有の機能

·電圧、電流、電力、電力品質をリアルタイムで監視するために設置されたスマート電力メーター

·データセンターのDCIMシステムと統合するためのModbus通信プロトコルをサポート

·すべての発信回線の電力量メーターにより、ラックレベルの計測が可能

・雷やサージから保護するサージ保護素子（SPD）を搭載しています。

3. 熱帯環境への適応

·マレーシアの高温多湿な気候に合わせて設計された耐腐食粉体塗装エンクロージャ

・内部温度・湿度センサーと結露コントローラー

・空調グレードの放熱設計でIT機器の安定動作を実現

・保護等級IP40（防塵・防湿）

お客様の声

「データセンターは配電において非常に高い信頼性を要求しますが、ジュンレイ GGD スイッチギアは私たちの要件を完璧に満たしていました。デュアル電源伝送はシームレスで、スマートな監視機能は非常に実用的で、すべての回路での電力使用量をリアルタイムで追跡できます。マレーシアの湿気の多い気候を考慮すると、防湿設計は優れており、数か月使用しても内部は清潔で乾燥した状態を保っています。」

— データセンター運用＆メンテナンスマネージャー、リー氏

ジュンレイ エレクトリカルを選ぶ理由?

Junray Electrical は、中国の GGD 電圧開閉装置の専門メーカーおよびサプライヤーです。当社には独自の工場があり、すべての製品はISO、CCC、CE、CNAS、およびCQC規格に厳密に準拠しています。各製品は工場から出荷される前に厳格な検査と性能テストを受けており、複雑な作業環境でも安定した動作を保証します。当社は、お客様の特定のプロジェクト要件を正確に満たすために、柔軟な OEM/ODM サービスとカスタマイズされた設計サービスを提供します。当社は、アジア、アフリカ、中東、南米の多くの顧客と長期的かつ安定した協力関係を確立し、国際貿易と世界市場の需要において豊富な経験を蓄積してきました。ご不明な点がございましたら、お気軽にお問い合わせください。
