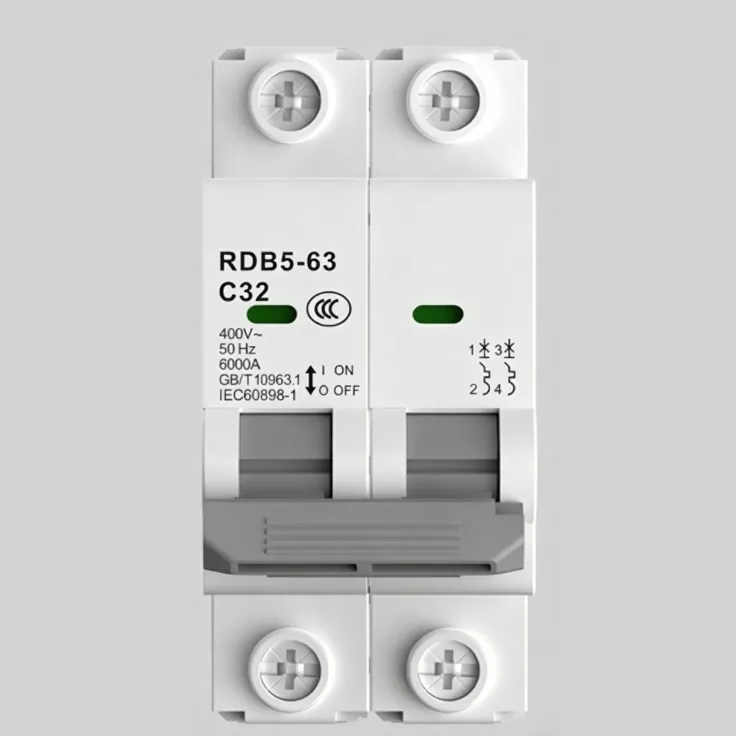

小型サーキットブレーカー

昔ながらのナイフスイッチをまだ使っていますか？回路が短絡したり過負荷になった場合、自動的に切断することはできず、ワイヤーが熱くなり、絶縁体が溶け、さらには火災を引き起こすのを無力に見守ることしかできません。家庭、オフィス、工場の末端では、この「保護されていない」状態は安全上の大きな危険です。

Junray Electrical の小型サーキットブレーカーは、この問題に対処するために特別に設計されました。従来のナイフ スイッチに代わるもので、サーキットの「スマート センチネル」として機能します。異常電流（過負荷や短絡など）を検知すると、極短時間で自動的にトリップし、電源を遮断します。これにより、高価な電気機器を保護するだけでなく、回路の焼損や感電事故も防止し、あなたとあなたの家族の安全のための強固な防御線を構築します。

精密な保護と超コンパクトなデザイン

ミニチュアサーキットブレーカの核となる競争力は、正確なトリップ特性とモジュール設計にあります。

二重保護機構: 熱トリップおよび磁気トリップコンポーネントを内蔵。サーマルトリップは、ラインの過熱を防ぐために長期的な過負荷に対処する役割を果たします。磁気トリップは、瞬間的な短絡に対処し、故障を迅速に遮断する役割を果たします。この 2 つの組み合わせにより、総合的なラインの安全性が確保されます。

超コンパクト、省スペース: 端末の配電用に特別に設計されており、サイズが非常に小さいです。標準的な PZ30 配電ボックスに簡単に設置でき、占有スペースが非常に少ないため、限られた配電ボックス内により多くの回路を配置でき、混雑したスペースの問題を完全に解決できます。

高い費用対効果: 高価なプラスチックシェルサーキットブレーカーと比較して、小型サーキットブレーカーは価格が非常に有利です。端末線の保護については、適切なパフォーマンスを提供し、多額の費用をかけずに産業グレードの安全保護を得ることができ、プロジェクト コストを大幅に削減できます。

Junray Electrical の品質保証

深い技術的専門知識を持つ専門メーカーとして、Junray Electrical は小型サーキットブレーカーの国家規格を厳格に遵守して製造しています。当社の工場には高度な自動組立ラインと試験ラボが装備されており、すべての製品が厳しいテストに耐えることが保証されています。

このミニチュアサーキットブレーカーは、明確な開閉感覚を備えた信頼性の高い操作メカニズムを備えています。故障率が極めて低いのが特徴です。各サーキットブレーカーは工場出荷前に厳格な電源投入時デバッグ、開閉テスト、保護特性テストを受けており、6kA～10kAの遮断容量でも安定性と信頼性が保証されています。頻繁な稼働や突然の故障にも冷静に対処し、永続的な安全性を確保します。

技術仕様

該当するシナリオ

家庭用配電: 家庭用電化製品の過熱を防ぐための照明とソケット回路の保護。

オフィス/コミュニティ: 日常の電力供給を確保するためのエアコンおよびオフィス機器の回路。

工場用端末：小型機器や制御回路を保護し、生産を安定させます。

リノベーション事例

I. プロジェクトの概要

このプロジェクトには、古い集合住宅内の住宅ユニットと路面店舗の電気安全性の向上と改修が含まれます。この範囲は、住宅サービス入口配電、共用廊下照明、店舗ソケット回路、空調電源回路、非常用照明回路などの端末配電システムをカバーします。既存の端末スイッチは、時代遅れのナイフ スイッチと標準以下の汎用小型サーキット ブレーカー (MCB) に大きく依存していました。問題には、無計画なモデルの選択、不一致のトリップ曲線、過負荷または短絡時のトリップの失敗、頻繁な迷惑なトリップ、配線不良による火災の危険などが含まれます。不正な配線変更や過剰な負荷が頻繁に行われていました。夏の使用量のピーク時には、ワイヤーの過熱、絶縁体の軟化、ソケット火災などの事故が頻繁に発生し、感電や電気火災の重大な危険が生じ、民間建築物の電気安全基準を満たしていませんでした。

端子分配保護を標準化し、電気火災の危険を排除し、ユーザーの安全を確保するために、すべての既存のユニットが準拠した標準グレードの小型サーキット ブレーカー (MCB) に置き換えられました。特定の回路タイプ（照明、ソケット、電源）に基づいて正確な選択が実装され、正確な過負荷と短絡保護が確保され、それによって端末配電安全システムが完全に標準化されました。

II.改修前の問題

一般的なスイッチの故障とトリップの頻繁な拒否: 標準以下の時代遅れの回路ブレーカーは、磁気および熱トリップ性能基準を満たしていませんでした。短絡や重度の過負荷が発生してもトリップし、配線の焼損や火災に直接つながることはありませんでした。

無計画な選択と回路の分離の欠如: 照明、ソケット、エアコンが別個の保護なしで同じスイッチを共有していました。単一回路の障害によりユニット全体の停電が発生し、トラブルシューティングが困難になりました。

不一致のトリップ曲線と頻繁な迷惑トリップ: 標準の「タイプ B」曲線が電力負荷に使用されました。モーターの始動電流により迷惑なトリップが頻繁に発生し、通常の電力使用が妨げられました。

スイッチの経年劣化、過熱、接触不良: 古いスイッチの接点の酸化と接続の緩みにより、長時間の全負荷動作中に過度の温度上昇が発生し、配電ボックスのハウジングが炭化して強い臭気が発生しました。

段階的な保護の欠如と低い安全レベル: 正確な端末 MCB 保護がないため、障害が上流のスイッチに直接影響し、「交感トリップ」(上流のブレーカーのトリップ) や大規模な停電が容易に発生します。

Ⅲ．設備構成計画

端末の配電規格と、照明、コンセント、電源装置の特定の負荷特性に従って、このプロジェクトでは標準化された小型サーキットブレーカー (MCB) を使用します。これらは、B および C タイプのトリップ曲線と正確に一致しており、端末レベルで洗練された段階的な保護を実現します。

主要機器の仕様

デバイスタイプ: ミニチュアサーキットブレーカー (MCB) – 住宅用および商業用アプリケーションの標準

定格電圧: AC 220V/380V。あらゆる低圧端子回路に対応

電流定格: 正確に構成されたオプション (10A、16A、20A、25A、32A、63A)

トリップ曲線: タイプ B (照明/抵抗負荷)。タイプ C (ソケット、エアコン、誘導電力負荷)

保護機構：過負荷に対する熱動トリップと短絡に対する電磁トリップの二重保護構造

構造的特徴: コンパクトなサイズ、モジュラー DIN レール取り付け、高感度の遮断性能、および難燃性ハウジング

回路構成：照明、一般コンセント、エアコン、高電力機器用に別回路

層の配置: 最終段階の端子保護により、エンドラインの配線や機器の焼損、電気火災を防止します。

IV.構造とアプリケーションのハイライト

正確な回路保護と障害分離: 照明、ソケット、電源装置の独立した回路保護により、1 つの回路で障害が発生しても、敷地内の他の部分への電源供給に影響を与えることなく、その特定のブレーカーのみがトリップすることが保証され、トラブルシューティングとメンテナンスが容易になります。

負荷整合曲線により、迷惑なトリップやトリップ失敗を防止します。照明用のタイプ B ブレーカーは高い耐干渉性を提供し、電力負荷用のタイプ C ブレーカーは起動サージに耐えます。これにより、頻繁に起こる迷惑なトリップや故障時のトリップ失敗などの一般的な問題が効果的に解決されます。

高感度で信頼性の高い保護を実現するデュアル トリップ メカニズム: 熱トリップは軽度の過負荷に対して遅延保護を提供し、電磁トリップは突然の短絡に対して瞬時の保護を提供し、さまざまな障害シナリオに効果的に対処します。

高い安全性を実現する難燃性および防爆性: 高品質の難燃性ハウジングと内部消弧グリッドにより、短絡故障時の炎や爆発を防止し、配電ボックス内で火災が発生する危険性を排除します。

O&M を容易にするモジュラー設置: 標準 DIN レール設計により、すっきりとしたレイアウトと明確なラベルが確保され、将来のメンテナンス、システム拡張、コンポーネントの交換が非常に便利になります。 V. 改修後の運用結果

電気火災の危険を完全に排除: 過負荷や短絡に反応して正確にトリップすることで、過熱、絶縁体の焼損、ソケット火災を防ぎます。

電力の安定性が大幅に向上: 最適化された負荷マッチングにより、接続の緩みによる迷惑なトリップ、スイッチの過熱、アーク放電が発生しません。

正確な障害分離: 単一の回路で障害が発生すると、その回路のみの電源切断がトリガーされ、他の回路への中断のない電力供給が保証され、ユーザー エクスペリエンスが大幅に向上します。

標準化された端子配電: 明確な階層保護 (上流/下流) により、非選択的なトリップやトリップ失敗を防止し、低電圧段階的保護規格に完全に準拠しています。

電気安全の承認の成功: 合理的な回路セグメント化、適切な機器の選択、および高感度の保護メカニズムにより、古い集合住宅の電気システムのアップグレードが無事に完了しました。

VI.事例の概要

小型サーキット ブレーカ (MCB) は、低電圧配電システムの終端にある最も重要で広く使用されている基本的な保護デバイスです。これらは、住宅、商業、産業環境の照明、ソケット、小規模電力回路を保護するように特別に設計されています。比較区別：MCB（終端保護）→MCCB（分岐保護）→ACB（主入線保護）。 MCB は、コンパクトなサイズ、高感度の応答、きめ細かな回路制御により、端末レベルの電気火災を防止し、個人の安全を確保する最後の防御線として機能します。これらは、すべての民生用および産業用配電プロジェクトにおいて不可欠な標準コンポーネントです。

ジュンレイ エレクトリカルを選ぶ理由?

Junray Electrical を選択することは、単にサプライヤーを選択することではありません。それは信頼できる安全パートナーを選ぶことです。当社には、フルタイムの見積エンジニア 5 名を含む 50 名の専門チームがあり、迅速かつ正確なカスタマイズされたサービスを提供します。

私たちは、7 時間×24 時間、世界中で迅速な対応を提供することをお約束します。端子ラインを保護し、安全規格に準拠できるミニチュアサーキットブレーカをお探しなら、もう迷わないでください。無料の技術相談と見積もりについては、すぐにお問い合わせください。安全で安定した効率的な配電システムの構築を Junray Electrical にお任せください。

よくある質問

質問: ミニチュアサーキットブレーカーとプラスチックケースサーキットブレーカーの違いは何ですか?

回答: 主な違いは、サイズとアプリケーション シナリオにあります。ミニチュアサーキットブレーカーはサイズが小さく、配電ボックスのレールへの設置に適しています。主に端末線（家庭用照明やコンセントなど）の保護に使用されており、価格も安価です。一方、プラスチックケースのサーキットブレーカーはサイズが大きく、主に幹線の保護に使用されます。端末を保護するには、小型サーキットブレーカーを使用するのが最も経済的で合理的な選択です。

質問: このサーキットブレーカーはカスタマイズできますか?

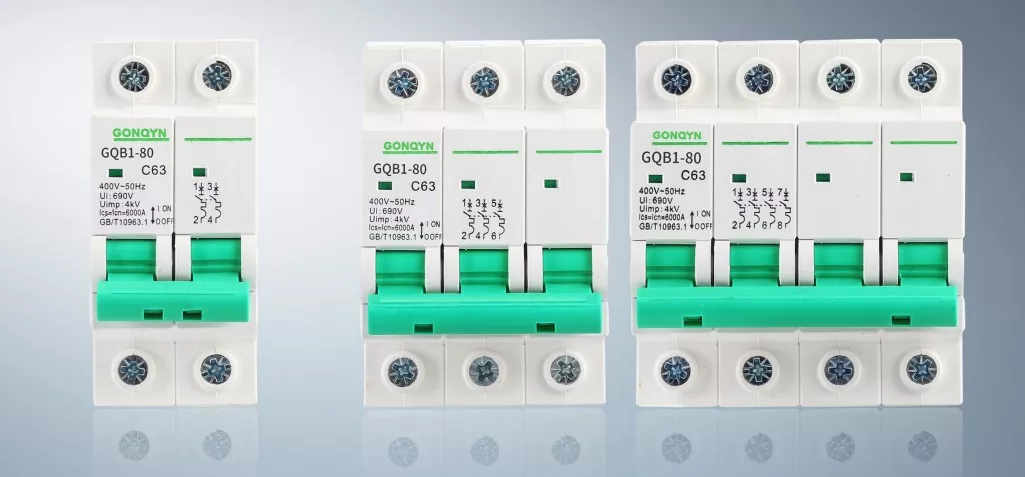

回答: はい、可能です。お客様の特定の要件に応じて、定格電流 (6A ～ 63A)、遮断容量 (6kA ～ 10kA)、および極数 (1P ～ 4P) をカスタマイズし、端末線保護のニーズを完全に満たすことができます。

質問: このサーキットブレーカーの取り付けは複雑ですか?

回答: 標準化されたレール設置設計を採用しています。配電ボックスの標準レールに挿入し、入線と出線を接続するだけです。複雑な工具が不要なため、施工時間が大幅に短縮されます。
