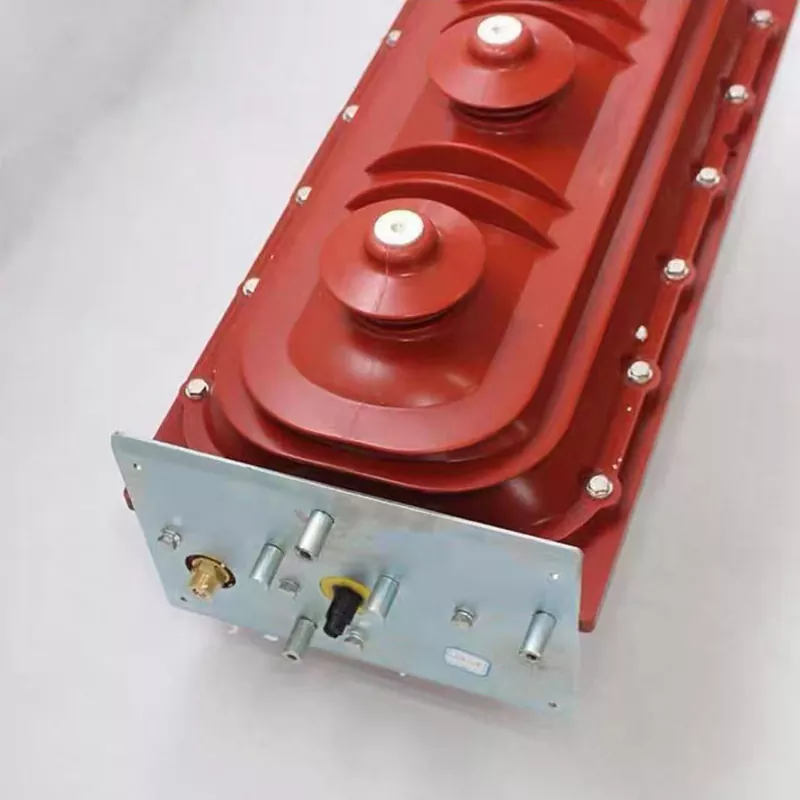

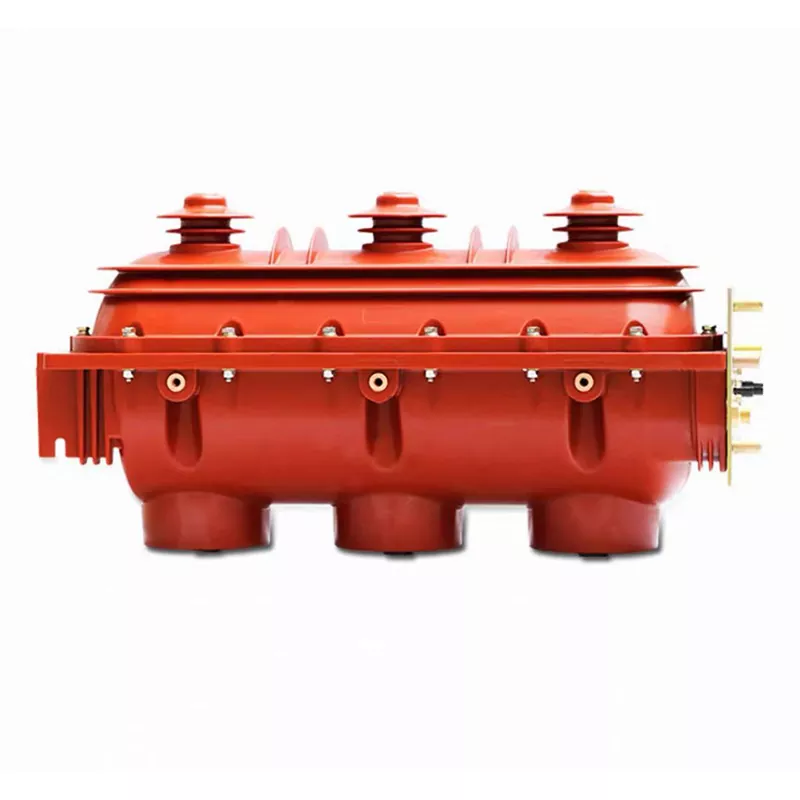

FLN36 六フッ化硫黄スイッチ

Junray Electrical FLN36 六フッ化硫黄ロード ブレーク スイッチは、10kV リング メイン ユニット (RMU)、ケーブル分岐ボックス、都市配電ネットワーク用に特別に設計された専用スイッチング デバイスです。短絡電流を遮断するように設計された回路ブレーカーとは異なり、この負荷遮断スイッチは、リング ネットワーク アプリケーションで通常の負荷電流を生成および遮断するように最適化されており、大幅に低コストで信頼性の高い SF6 消弧性能を実現します。統合された 3 ポジション設計 (閉、開、接地)、メンテナンス不要の完全密閉 SF6 ガスコンパートメント、包括的な機械的「5 つの予防」インターロック、および 3,000 回を超える機械的寿命を持つスプリング操作機構を備えています。

製品の利点

SF6 消弧: 信頼性の高いスイッチング - SF6 消弧技術を利用したこのデバイスは、優れた消弧能力を誇り、負荷電流の信頼性の高い遮断と遮断を可能にします。その消弧性能は標準の油入スイッチを大幅に上回り、リングネットワークシステムで必要とされるスイッチング動作に最適です。

負荷電流スイッチング: リング ネットワーク用に最適化 - 負荷電流のスイッチング用に特別に設計されたこのデバイスは、リング ネットワーク動作に最適です。これにより、回路ブレーカーに通常伴う高遮断容量が不要になります。一般的なリング ネットワーク シナリオの場合、その機能は完全に十分であり、大幅なコスト削減につながります。

高信頼性: 低い故障率 - 非常に安定した動作を保証するこのデバイスは、標準的なロード スイッチの故障率より約 30% 低い故障率が非常に低いのが特徴です。 FLN36 六フッ化硫黄スイッチは、リング ネットワーク環境に完全に適合しており、安心感を提供し、機器障害の心配を排除します。

製品パラメータ

精密工学の詳細

1. スプリング作動機構: 信頼性の高いスプリング作動機構を採用し、確実な開閉動作、素早い開閉速度、低い故障率を実現します。

2. 完全密閉構造：SF6ガス絶縁による完全密閉設計を採用。このメンテナンスフリーの構造により、定期的なメンテナンスは必要ありません。

3.「5重防止」インターロック：10kV高圧開閉操作の誤操作を防止し、安全性を確保する「5重防止」インターロックシステムを搭載しています。

4. 標準化された設置: FLN36 六フッ化硫黄スイッチは、標準化された設置向けに設計されており、リング メイン ユニット (RMU) およびケーブル分岐ボックスに簡単に統合できます。

製品の用途

リングメインユニット: リングメインユニット内のスイッチングデバイスで、負荷電流の開閉を行うことができます。

高電圧配電: 負荷の開閉が可能な 10kV 高電圧配電システム。

リング ネットワーク エンジニアリング: 負荷の発生と停止を行うことができるリング ネットワーク インフラストラクチャ プロジェクト。

ジュンレイ電気を選択してください

高電圧および低電圧コンポーネントの国家規格に厳密に従って製造され、すべてのユニットは厳格なシール、スイッチング、および耐電圧テストを受けて、安定した安全な動作を保証します。 Junray Electrical は機能カスタマイズ オプションを提供しており、リング ネットワークの要件に合わせて独自の FLN36 六フッ化硫黄スイッチをカスタマイズできるため、リング メイン ユニットと分岐ボックスに完璧に適合します。

改修事例

I. プロジェクトの概要

このプロジェクトには、地元の住宅地や路面店にサービスを提供する老朽化した 10kV 配電ネットワーク リング メイン ユニット (RMU) のアップグレードと改修が含まれます。既存のレガシーなガス発生およびオイル充填負荷遮断スイッチは長期間使用されており、絶縁劣化、異常な動作ノイズ、消弧能力の低下、湿気による故障の受けやすさ、負荷下で確実にスイッチングできないなどの問題がありました。現場の問題には、スイッチの詰まり、絶縁劣化、部分放電、キャビネット内の結露によるトラッキングなどが含まれていました。これらの問題により、メンテナンス停止中の安全性が損なわれ、効果的な障害分離が妨げられ、頻繁に計画外の停電が発生し、供給の信頼性が低下し、重大な運用リスクが発生しました。

配電ネットワークの安定性を高め、スイッチの老朽化に伴う絶縁の危険性を排除し、リングネットワークの区分化と相互接続機能をサポートするために、ユニットは FLN36-12 屋内 SF6 3 ポジション負荷遮断スイッチに置き換えられました。 10kV RMU の中核制御コンポーネントとして機能するこれらのスイッチは、安全な負荷電流スイッチング、信頼性の高い接地、および正確な絶縁を可能にし、標準的な都市リング ネットワーク構成の動作要件を満たします。

II.改修前の問題

不十分な絶縁性能と複数の危険: 従来の油入りスイッチやガス発生スイッチでは、時代遅れの絶縁媒体が使用されていました。長期間の動作により、吸湿、経年劣化、激しい部分放電が発生し、相間破壊や内部短絡故障が発生するリスクが高くなります。

弱い負荷スイッチング能力: 消弧能力が不十分なため、負荷電流のスイッチングによりアーク放電や接点消耗が頻繁に発生し、頻繁なリング ネットワーク スイッチング動作の要求を満たせませんでした。

標準化された 3 ポジション構造の欠如と安全でないメンテナンス: ユニットには統合された絶縁および接地機能がありませんでした。メンテナンス中の接地は信頼性が低く、ライブメンテナンスや偶発的な接触の危険がありました。

不適切な機械的インターロックと誤操作のリスク: 誤操作防止機能がないため、負荷がかかった状態でスイッチが閉じたり、接地スイッチが誤操作されたりするなど、重大な安全上のリスクが生じました。

高いメンテナンス作業量と故障率: オイルレベルとガス発生部品の経年劣化を定期的に検査する必要がありました。部品がすぐに摩耗してしまうため、O&M コストが高くなり、電源の安定性が低下します。

Ⅲ．設備構成計画

10kV 都市配電ネットワークのリング主電源規格および配電機器のステートグリッド仕様に従って、リング主装置 (RMU) には FLN36-12D SF6 3 ポジション負荷遮断スイッチが均一に装備されています。これらのスイッチは、開閉、接地機能を一体化した構造と、総合的な機械的連動システムを備えています。 XGN15-12 RMU エンクロージャ用に設計されており、セクション化、相互接続、および端子電源アプリケーションの要件を満たしています。

コア機器パラメータ

機器モデル: FLN36-12D 屋内高電圧 SF6 負荷遮断スイッチ

定格電圧: 12kV (10kV 配電ネットワークに適しています)

定格電流: 630A (リングネットワークの最大負荷電流要件を満たしています)

絶縁媒体: 高純度六フッ化硫黄 (SF6) ガス。高い絶縁耐力と優れた消弧性能を実現

構造設計: 3 ポジション一体型設計 (閉、開/絶縁、接地)

動作機能: 負荷スイッチング、無負荷絶縁、およびメンテナンスのための信頼できる接地

インターロック構成: 包括的な機械式「5 防止」インターロック システム。負荷がかかっているときに接地スイッチが閉じること、通電中にキャビネットが開くこと、および偶発的なスイッチ操作を防止します。

動作特性：完全密閉構造、微正圧動作、メンテナンスフリー、耐湿性、耐結露性

IV.構造とアプリケーションのハイライト

優れた誘電性能を備えたSF6ガス絶縁：高純度SF6ガスを使用。絶縁能力と消弧能力は、古い油入りスイッチやガス発生スイッチをはるかに上回り、湿気、結露、沿面破壊に関連するリスクを効果的に排除します。

メンテナンスの安全性を確保する統合 3 ポジション設計: スイッチを開くと自動的に絶縁が実現します。接地は信頼性が高く、視覚的に検証可能です。接地保護はメンテナンス中に完全に効果を発揮し、残留電圧や偶発的な通電作業によるリスクを排除します。

エラーのない操作を実現する機械的な「5 つの防止」インターロック: 厳密なロジックを備えた組み込みの強制機械的インターロックにより、すべての重大な操作エラーを物理レベルで防止します。

頻繁な負荷切り替えとリング ネットワークの互換性: 優れた消弧性能により、日常的な負荷切り替えとリング ネットワークの電力伝送をサポートし、都市配電ネットワークの柔軟な配電ニーズに対応します。完全に密閉されており、メンテナンスフリーで、必要な O&M は最小限です。キャビネットは、ガス漏れ率が非常に低い、密閉された微正圧設計を特徴としています。頻繁なガス補充やメンテナンスのための定期的な分解作業が不要で、長期間安定して使用できます。

V. 改修後の運用結果

絶縁上の危険を完全に排除: 強力な SF6 絶縁媒体により、部分放電、結露によるトラッキング、相間の絶縁破壊などの問題が防止され、機器の絶縁レベルが長期にわたって安定して準拠した状態に保たれます。

柔軟で信頼性の高いリング ネットワーク スイッチング: アーク放電や接点腐食のないスムーズな負荷スイッチングにより、安全で安定した配電ネットワークのディスパッチと負荷転送操作が保証されます。

安全で標準化されたメンテナンス手順: 3 極絶縁および信頼性の高い接地システムにより、メンテナンス条件が安全規制に完全に準拠していることが保証され、活線作業に関連するリスクが排除されます。

故障率が極めて低いメンテナンス不要の装置: 試運転後の定期的なメンテナンスやガスの補充は必要ありません。経年劣化による劣化はなく、機器は 100% の動作完全性を維持します。

電源の信頼性が大幅に向上: 機器の欠陥による停電リスクを排除します。迅速な障害分離と効率的な負荷転送が可能になり、顧客の停止期間が大幅に短縮され、State Grid 配電ネットワークの標準化基準に確実に合格できるようになります。

VI.事例の概要

FLN36-12 SF6 ロード ブレーク スイッチは、10kV リング メイン ユニット (RMU)、ボックス型変電所、都市配電ネットワーク、住宅配電システムの中核となる標準コンポーネントです。これは主に、頻繁な負荷の切り替え、回線の分割と相互接続、障害の分離、保守用の接地に使用されます。主な利点には、優れた SF6 絶縁、統合された 3 ポジション設計、「5 つの防止」インターロック、メンテナンス不要の性質、および負荷時スイッチング機能が含まれます。サーキット ブレーカーとは異なり、ロード ブレーク スイッチは短絡障害を遮断するのではなく、通常の負荷スイッチングと絶縁を処理するため、リング ネットワーク配電システム内の安全で安定したコスト効率の高いコア スイッチング デバイスとなります。
