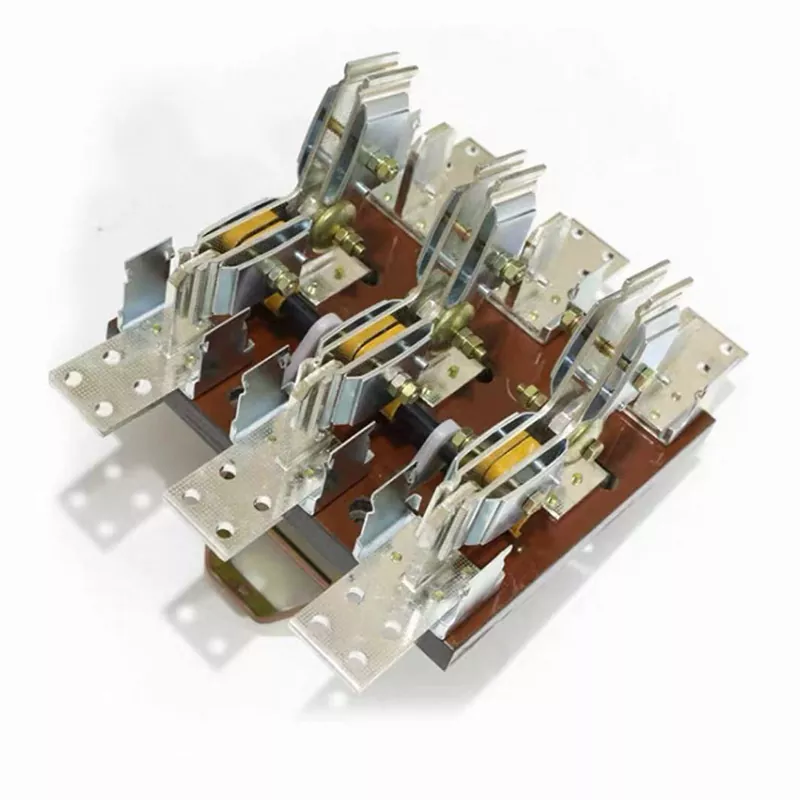

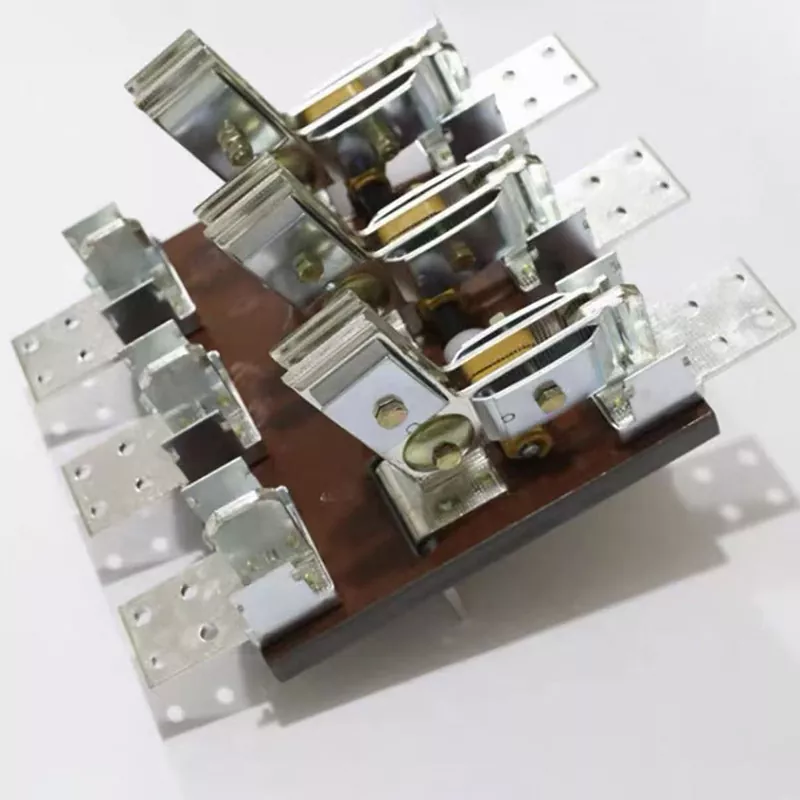

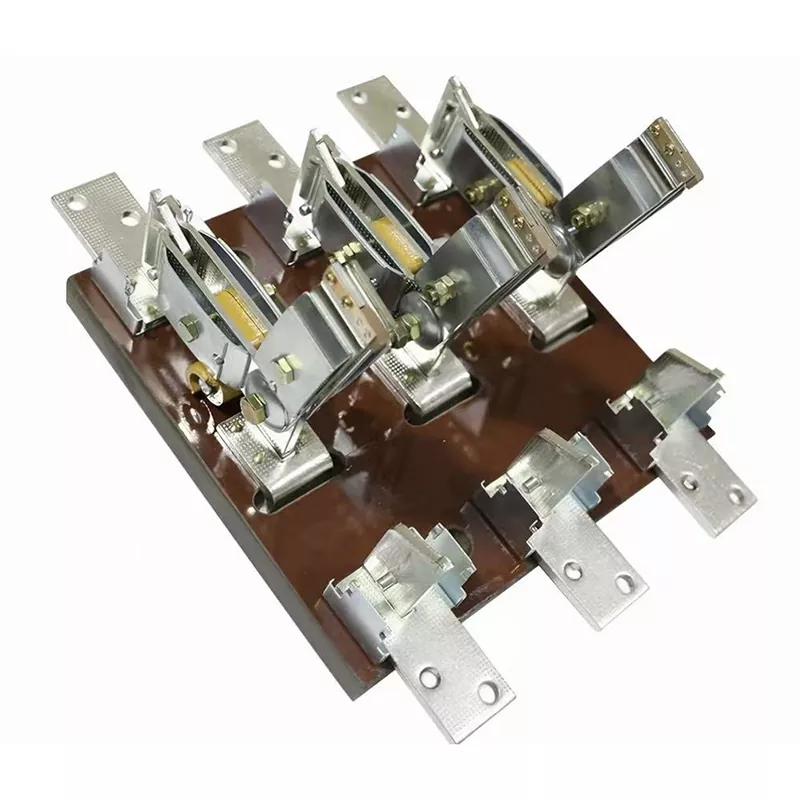

低電圧ナイフスイッチ

大電流低電圧回路用のスイッチの選択に悩んでいませんか?サーキットブレーカーの使用はコストがかかりすぎます。また、年に一度も遮断されることがめったにない回路の場合、複雑な電子トリップ装置は実際に潜在的な故障の危険性があります。アーク抑制カバーのない旧式のナイフ スイッチを使用する場合、負荷をかけた状態での操作は固く禁止されています。一旦ミスをすると、アークフラッシュ短絡事故が発生します。

Junray Electrical の低電圧ナイフ スイッチは、従来のナイフ スイッチに基づいて重要なアップグレードを行い、専用のアーク抑制カバーを追加しました。この改良により、通常の負荷電流を遮断できるようになり、「負荷なしで絶縁」しかできない通常のナイフ スイッチの制限が完全に変わりました。これにより、ナイフスイッチの低コストで直感的なブレークポイントを維持しながら、大電流回路を遮断する必要があるときにサーキットブレーカーの安全性が得られ、「小さな作業に大きすぎるツールを使用する」と「運用上のリスク」との間の矛盾が完全に解決されます。

超高電流容量と目に見える限界点

低電圧ナイフ スイッチの中核的な競争力は、強力な通電容量と直感的な機械構造にあります。

4000Aの超高電流容量：これは、通常のプラスチックハウジングのサーキットブレーカーでは到達できない領域です。当社のナイフ スイッチの定格電流範囲は 100A ～ 4000A で、工場、冶金、化学工業などの超大電流低電圧配電の要件を容易に満たすことができます。幹線の絶縁に関しては、間違いなく「大物」です。

アーク消弧カバー付きと負荷可能な操作：特別に設計された粘土アーク消弧カバーを装備し、グリッドアーク消弧原理を使用して、開口中に発生したアークを急速に冷却して消火できます。これは、接点へのアーク焼けによる損傷を心配することなく、通常の負荷電流を安全に開閉できることを意味し、操作の安全性と利便性が大幅に向上します。

最小限の構造、故障率ゼロ：複雑なスプリング、コネクティングロッド、電子部品を廃止し、最も純粋な機械式レバー構造を採用しています。この「ダンベル スタイル」の設計は故障率が非常に低く、メンテナンスもほとんど必要なく、特に数年に 1 回しか稼働しないキャビネットに設置される絶縁シナリオに適しており、まさに「設置するだけでもう心配いりません」を実現します。

プロフェッショナルな製造

豊富な製造経験を持つ専門メーカーとして、Junray Electrical は、HD13 低電圧ナイフ スイッチの国家規格に従って製造しています。当社は、大電流における導電性と絶縁に対する厳しい要件を十分に認識しているため、材料の選択に妥協はしません。

この低電圧ナイフ スイッチの導電性コンポーネントは、低抵抗で優れた導電性を備えた高品質の銅ナイフ接点で作られています。大電流動作時の発熱が非常に少なく、耐摩耗性に優れています。絶縁ベースプレートは、優れた絶縁性と難燃性を備えた高強度ガラス繊維プレスプラスチックで作られており、過酷な産業環境でも堅牢な状態を保ちます。各スイッチは工場出荷前に電源投入時温度上昇、電源周波数耐電圧、機械的寿命などの厳しい検査を経て、レバー操作が軽く柔軟で、接点がしっかりと確実に接続されていることを確認しています。

技術仕様

該当するシナリオ

工場の配電: 大型変圧器と主母線の低圧側の電源絶縁とメンテナンス。

高電流配電: 冶金、電気めっき、化学工学などの業界における超高電流の手動スイッチング。

地方・臨時配電：農業用灌漑ポンプ場の主開閉器や建設現場の臨時電力供給。

メンテナンスの隔離: 明らかな切断ポイントとして、電力線メンテナンス担当者の個人の安全が確保されます。

よくある質問

質問: このナイフ スイッチと通常のナイフ スイッチの違いは何ですか?

回答: 最大の違いはアーク消弧能力にあります。通常のナイフスイッチにはアーク消弧カバーが付いておらず、危険なアークを引き起こす可能性があるため、負荷がかかった状態でスイッチを引くことは固く禁じられています。ただし、当社の低電圧ナイフ スイッチには特殊な粘土アーク消弧カバーが装備されており、通常の負荷電流を安全に切断できます。動作範囲が広くなり、安全性が高くなります。

質問: 4000A の電流により、このスイッチは過度の熱を発生しますか?

回答: 高品質の銅合金ナイフコンタクトを採用しています。銅は導電性が非常に高く、接触抵抗が非常に低くなります。合理的な放熱設計と相まって、4000Aの全負荷時でも温度上昇を国家基準範囲内に抑え、長期安定動作を保証します。

質問: 操作は難しいですか?

回答：本製品は最適化されたレバー操作機構を搭載しています。てこの原理を利用して操作トルクが増幅されます。容量4000Aの大型スイッチであっても、追加の工具を必要とせずに、オペレータは簡単かつ楽に開閉動作を完了できます。

ジュンレイ電気サービス

Junray Electrical を選択すると、フルタイムの見積エンジニア 5 名を含む 50 名の専門チームが迅速かつ正確なカスタマイズ サービスを提供できるという利点があります。私たちは、7 時間×24 時間、世界中で迅速な対応を提供することをお約束します。大電流に対応でき、安価で、安全に動作する低電圧ナイフ スイッチをお探しなら、もう迷わないでください。無料の技術相談と見積もりについては、すぐにお問い合わせください。Junray Electrical が経済的で安全かつ効率的な配電システムを構築いたします。

改修プロジェクトの概要

I. プロジェクトの概要

このプロジェクトには、建築資材製造工場の低電圧配電キャビネットのアップグレードと改修が含まれます。作業場には、破砕機、ベルトコンベア、エアコンプレッサーなどの高出力、高衝撃負荷が装備されています。オリジナルの低電圧配電キャビネットは、受電回路と出力回路に回路ブレーカーのみを使用しており、独立した目に見える絶縁点がありませんでした。定期的なメンテナンス、キャビネットの交換、またはケーブルの保守中は、回路ブレーカーを開くことだけに頼っていたため、完全な停電を視覚的に確認することは不可能でした。これにより、残留電圧や通電中の回路での偶発的な作業など、重大な安全上の問題が発生し、電気安全維持基準に準拠していませんでした。

メンテナンスのために目に見える切断点を必要とする必須の電気安全規制を満たすために、HD13 シリーズの低電圧ナイフ スイッチ (目に見える絶縁スイッチとして機能) が配電盤の受電回路と母線回路に設置されました。これらは安全絶縁バリアとして機能し、目に見える切断、安全なメンテナンス、信頼性の高い絶縁を保証します。

II.改修前の問題

目に見える切断箇所の欠如と安全でないメンテナンス: 内部回路ブレーカーの接点は見えません。ブレーカーを開いても 100% の電源切断が保証されるわけではなく、接点溶着、残留電圧、通電中の回路での偶発的なメンテナンスの危険が生じます。

電気受け入れ基準への非準拠: 低電圧配電規制では、配電機器に目に見える機械的切断点を備えていることが明示的に要求されています。サーキットブレーカーのみに依存する構成は安全検査に合格しません。

電源断状態の信頼性が低い：外部検査ではブレーカーの故障や接点の溶着が発見できず、保守員の判断ミスや感電事故につながりやすい。

低いメンテナンス効率と高いリスク: 独立した絶縁が欠如しているため、局所的なメンテナンスではシステム全体のシャットダウンが必要となり、大規模な停電と重大な生産損失が発生します。

保護分離層の欠如: 主要な物理分離層が欠如しているため、システムは短絡障害に対して脆弱になり、上流のスイッチの逆ブレークダウンを引き起こす可能性があり、保護階層が不完全であることを示します。

Ⅲ．設備構成計画

低圧配電安全基準と作業場のメンテナンスと運用のニーズに従って、HD13 シリーズ低圧オープンタイプ ナイフ スイッチが各配電キャビネットの受電回路と母線回路に設置されています。これらはサーキットブレーカーと連携して動作し、「サーキットブレーカー保護 + ナイフスイッチ絶縁」という標準的な二重層構成を確立します。主要な機器仕様

型式：HD13-400/31、HD13-600/31 低圧3極ナイフスイッチ（消弧フード付）

定格電圧: 400V 低圧配電システム

定格電流: 400A～600A (ワークショップの主受電回路容量に適合)

構造的特徴: 目に見える機械的破損、消弧装置、絶縁ベース、高強度銅接点

動作ロジック: 閉じると回路が活性化されます。開口部により、残留電圧が発生せず、はっきりと目に見える切断点が形成されます。

動作モード: サーキットブレーカーは負荷の切り替えと短絡保護を処理します。ナイフスイッチは無負荷絶縁のみに使用されます

安全構成：絶縁操作ハンドル、誤操作防止ロック機構、アーク保護（アーク短絡防止）

IV.アプリケーションのハイライト

目に見える破損によりメンテナンスの絶対的な安全性が保証されます。開くと接点が完全に露出します。電源オフ状態を視覚的に確認できるため、残留電圧や偶発的な通電のリスクが排除されます。

必須の国家基準に準拠: メンテナンス中に「明確に見える切断点」に関する低電圧配電要件を満たします。安全監督と電気完成検査に一発で合格しました。

二重層保護によりシステムの信頼性が向上します。ナイフ スイッチが物理的な絶縁を提供しながら、回路ブレーカーが保護トリップを処理します。明確な分業と階層により、スイッチ障害のリスクが排除されます。

無負荷開閉時の消弧機能: 消弧フードを装備しており、無負荷条件下でもアーク発生や接点消耗のない安全な開閉をサポートします。

シンプルでメンテナンスフリーの構造: 純粋な機械設計により、故障率が低く、安定した導電性が保証されます。長期間の使用でも過熱や接続の緩みがありません。

V. 改修後の運用結果

メンテナンスの安全上の危険の排除：各メンテナンス作業の前に電源オフの状態を視覚的に確認できるため、ライブメンテナンスや感電事故を完全に防止できます。操作上の安全性が大幅に向上しました。

完全な検査準拠: 低電圧配電システムにおける物理的絶縁の欠如に対処します。機器構成は完全に準拠しており、電気安全標準化検査にスムーズに合格することが保証されます。

停電範囲の正確な制御: バスバーセクション全体をシャットダウンすることなく、単一キャビネットの独立した分離とメンテナンスを可能にし、生産損失を効果的に最小限に抑えます。安定したシステム動作: 高品質の銅接点により優れた接続性が保証されます。全負荷動作時の過熱、酸化、接触不良がありません。

長い耐用年数と低い O&M コスト: 純粋に機械的な構造は耐久性と信頼性が高く、メンテナンスがほとんど必要なく、長期にわたる故障のない運用が保証されます。

VI.事例の概要

低電圧ナイフ スイッチ (HD13 絶縁スイッチ) は、低電圧配電キャビネット、電力キャビネット、および作業場配電システムのアップグレードに不可欠な安全絶縁デバイスです。回路保護や負荷電流の遮断は行いません。むしろ、その中心的な機能は、目に見える機械的切断点を提供し、電気メンテナンス中の安全のための最終防御線として機能することです。これは、すべての産業用配電、工場設備のアップグレード、および標準化された受け入れプロジェクトにとって必須のコンポーネントであり、低電圧配電システムにおけるコンプライアンス、安全性、および標準化された運用と保守を確保するための基本要素として機能します。
