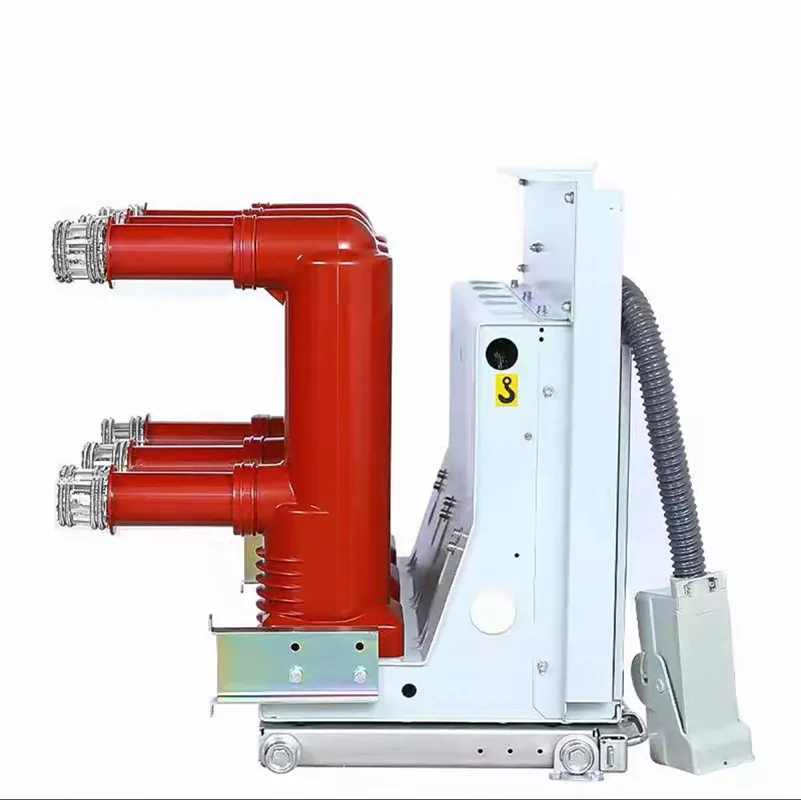

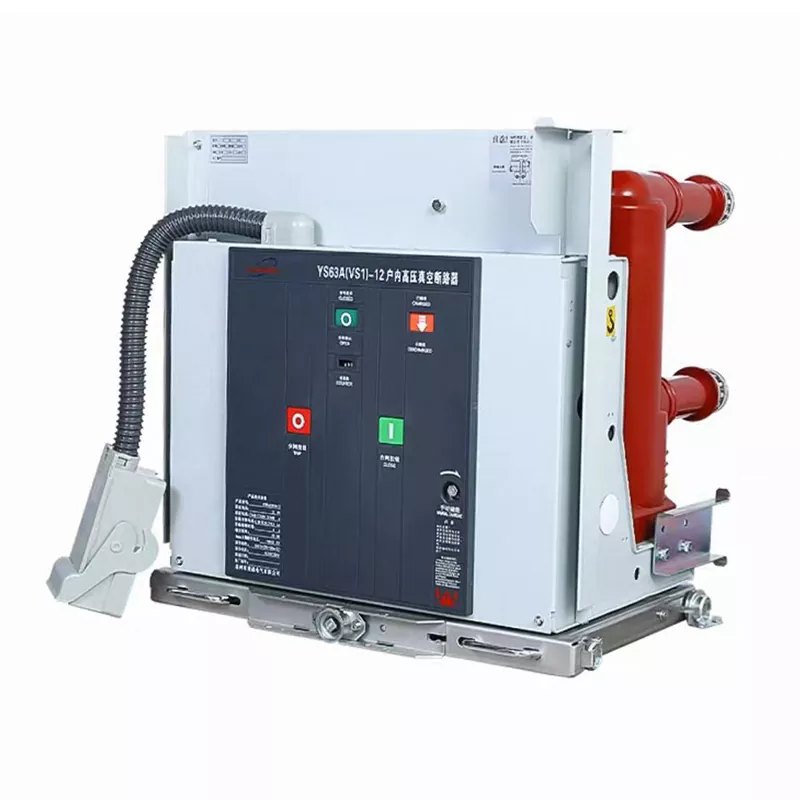

VS1 真空遮断器

高圧線で短絡が発生した場合、サーキットブレーカーの消弧能力が不十分なために電流を遮断できず、変圧器の焼損、さらには爆発が発生するのではないかと心配ですか。 10kVの高電圧環境では、アークエネルギーは膨大です。従来の石油サーキットブレーカーや通常のスイッチは、現代の電力網の厳しい安全要件を満たすことができなくなりました。 Junray Electrical の VS1 真空サーキット ブレーカーは、この中心的な問題点に対処するために特別に設計されました。消弧媒体として真空を使用し、その極めて高い絶縁強度と消弧能力を利用して、電流のゼロクロス点で素早くアークを消弧します。これにより、どんなに深刻な線路短絡故障でも確実に電源を遮断し、故障の拡大を防ぎ、高圧遮断能力への不安を完全に解消します。

真空アーク遮断と正確な保護

VS1 真空遮断器の核となる競争力は、先進的なアーク遮断チャンバー設計と信頼性の高いバネ操作機構にあります。

優れた遮断能力：専用の真空アーク遮断チャンバーを使用することにより、コンタクタは接触抵抗が低く、アーク持続時間が短くなります。古い機器と比較して、より大きな短絡電流 (最大 40kA) を遮断することができ、10kV 高圧線の過酷な条件に完全に適応し、極端な障害でも「遮断および消灯」できることを保証します。

二重保護機構：精密な過負荷および短絡保護機能を搭載しています。線電流の異常が検出されると、リレー保護装置と連携して回路を自動的かつ迅速に切断し、変圧器やケーブルなどの高価な高電圧機器を効果的に保護し、過電流による永久的な損傷を防ぎます。

互換性の標準化：コンパクトなサイズで車両にぴったり設置できるため、スイッチキャビネット内のスペースを節約できるだけでなく、押し込む、引き抜くだけで操作が可能で、メンテナンスや修理が非常に便利です。

Junray Electrical の品質保証

深い技術的専門知識を持つ専門メーカーとして、Junray Electrical は生産中に VS1 真空サーキットブレーカーの国家規格を厳格に遵守しています。当社の工場には高度な真空鋳造および組立ラインが装備されており、すべてのサーキットブレーカーが業界基準を満たしていることを保証します。

この VS1 真空サーキット ブレーカは、信頼性の高いバネ式作動機構を備えており、鮮明かつ正確な開閉動作、長い機械寿命、および極めて低い故障率を備えています。各サーキットブレーカーは、工場から出荷される前に厳密な電源投入時デバッグ、電源周波数耐電圧テスト、ループ抵抗テスト、および機械的特性テストを受けており、630A ～ 3150A の範囲の定格電流で安定した動作を保証し、長期にわたる高電圧セキュリティ保護を提供します。

技術仕様

該当するシナリオ:

産業用配電: 工場用の 10kV 入出力キャビネット、大型モーターと変圧器を保護します。

商業ビル：高層ビルやオフィスビルなどの高圧受電盤。

変電所: さまざまな 10kV 屋内変電所のコア保護コンポーネント。

ワンストップソリューション

Junray Electrical を選択することは、単にサプライヤーを選択することではなく、高電圧の安全性に関して信頼できるパートナーを選択することを意味します。当社には、フルタイムの見積エンジニア 5 名を含む 50 名の専門チームがあり、迅速かつ正確なカスタマイズされたサービスを提供します。

当社は、7 時間×24 時間のグローバルな迅速な対応を提供することをお約束します。 KYN28 キャビネットに完全にフィットし、強力な遮断能力を備え、信頼性の高い製品をお探しの場合は、もう迷わないでください。無料の技術相談と見積もりを得るには、すぐにお問い合わせください。安全で安定した効率的な配電システムの構築を Junray Electrical にお任せください。

改修プロジェクトの概要

I. プロジェクトの概要

このプロジェクトには、工業団地の 110kV 変電所における 10kV 高圧開閉装置のアップグレードと改修が含まれます。既存の 10kV 給電盤には、長期間使用され、機械機構の老朽化が生じていた旧式の初期モデルの真空遮断器が装備されていました。オンサイトの問題には、閉コイルの焼損、機構の故障、エネルギー貯蔵の故障、故障時の動作不能などが含まれることがよくありました。短絡障害が発生した場合、スイッチは障害を即座に解消できず、上流の保護装置がトリップ (交感神経トリップ) してしまいました。その結果、地域全体で広範囲にわたる停電が発生し、プラントの継続的な生産と配電網の電力供給の信頼性に重​​大な影響を及ぼしました。時代遅れのスイッ​​チは、消弧能力が低下し、基準を下回る機械的特性を示し、配電ネットワークでの頻繁なスイッチングと迅速な障害解消という現在の運用要件を満たしていませんでした。

開閉装置の動作不良、誤動作、機械的欠陥に関連するリスクを根本的に解決し、短絡障害解消機能を強化するために、変電所内のすべての老朽化したスイッチを VS1 屋内高圧真空サーキットブレーカーに置き換えます。これらは、10kV 配電システムの中核となる保護スイッチとして機能し、負荷の切り替えだけでなく、過負荷や短絡障害の迅速な解除も処理します。

II.改修前の問題

頻繁な投入コイルの焼損と機構の詰まり: 不適切な補助スイッチの切り替えと機械的な制限の逸脱により、投入操作が完了した後、回路がすぐに切断されませんでした。これにより、コイルが通電されたままになり過熱し、焼損や頻繁な閉鎖不良が発生しました。

エネルギー貯蔵機構の故障と繰り返し動作の実行不能: エネルギー貯蔵マイクロスイッチの経年劣化や詰まり、および接点の腐食により、閉じバネが解放された後の自動エネルギー貯蔵が妨げられました。これにより、ユニットは単一の操作に制限され、再閉鎖要件を満たせなくなりました。

短絡故障時に動作せず、交感神経トリップを引き起こす: 消弧性能の低下と開放速度の不足により、ライン短絡時の迅速な故障解除が妨げられました。これにより上流のスイッチが動作し、停電の範囲が拡大しました。

チューリップ接点の経年劣化と過熱: 可動接点スプリングの疲労と焼きなましにより、クランプ力が不十分になりました。長期間の動作により接触抵抗が増加し、ピーク負荷時に接触過熱や部分放電の危険性が生じます。高い O&M 作業負荷と低いテスト合格率: 老朽化した開閉装置は、限界を超える機械的特性と劣化した絶縁を示します。毎年の予防テストでは、複数のパラメータが基準を満たしていないことが常に示されており、隠れた危険を完全に排除することは不可能です。

Ⅲ．設備構成計画

このプロジェクトでは、10kV 高圧配電規格と変電所の運転条件に従って、全ユニットを VS1 固定/引出真空遮断器に置き換えます。真空消弧機構とバネ機構を採用しており、高速動作、長寿命、徹底した消弧、メンテナンスフリーなどの特長を有し、10kV配電線の基幹保護装置として機能します。

主要機器の仕様

モデル: VS1/1250A-25kA 屋内高圧真空遮断器

定格電圧: 12kV (10kV 高圧配電システムに適しています)

定格電流: 1250A (プラントの重い負荷の通電要件を満たしています)

短絡遮断電流: 25kA (重大な相間および相対地間の短絡故障を迅速に解消可能)

消弧媒体: 高真空遮断器 (遊離ガスなし、燃焼または爆発の危険なし)

作動機構：バネエネルギー貯蔵機構一体型（安定した開閉速度と優れた機械的特性）

保護機能：負荷電流、過負荷電流、短絡電流を遮断可能。本物の障害遮断機能を備えている

関連テスト: 交換後の検証には、機械的特性テスト、絶縁耐電圧テスト、ループ抵抗チェック、開閉時間の完全な検証が含まれます。

IV.構造とアプリケーションのハイライト

真空アーク消滅 – 安全で危険性なし: アーク消滅は高真空環境に依存します。油やSF6ガスを含まないため、燃焼や爆発の危険がありません。消弧速度は古い低油スイッチの速度をはるかに上回っており、クリーンで徹底的な障害の除去が保証されます。

安定したメカニズム – コイル焼損を排除: 最適化された補助スイッチロジックと機械的リミッターにより、投入動作が完了した瞬間に回路が遮断され、長時間の通電によって引き起こされるコイル焼損という一般的な問題が完全に解決されます。

自動エネルギー貯蔵 - 再閉路のサポート: 高精度エネルギー貯蔵マイクロスイッチにより、高感度で信頼性の高い動作が保証されます。閉鎖後の自動エネルギー貯蔵は、送電網の再閉鎖と頻繁な運用シナリオの要件を満たします。優れた接触性能と制御可能な温度上昇: 安定した接触抵抗を確保するためにチューリップ接触クランプ構造が最適化されています。長期間の全負荷運転でも過熱や部分放電がありません。

超長寿命によるメンテナンスフリー: 真空遮断器は安定したシールと最小限の機械的摩耗を提供するため、定期的なガス補充やオイル交換の必要性がなくなり、運用コストとメンテナンスコストが大幅に削減されます。

V. 改修後の運用結果

操作ミスや誤操作の問題を完全に排除: 開閉操作はきびきびと決定的であり、すべての機械特性パラメータは基準を満たしています。機構の詰まりやエネルギー貯蔵の故障の問題はありません。

上流側のトリップの防止と障害範囲の抑制: 短絡障害は正確かつ迅速に解消されます。ローカル スイッチは上流のブレーカーをトリガーすることなく確実に動作し、電源の信頼性が大幅に向上します。

機器の過熱ゼロと安定した絶縁: 回路抵抗は制限内にあり、接触品質は優れています。年間を通じてピーク負荷時にも過熱や異常放電音が発生しません。

信頼性の高い再閉路機能: 一時的な障害後に自動再閉路により電力が回復し、ユーザーの停電時間を効果的に最小限に抑えます。

成功したテストと合格: 機械的特性、絶縁、耐電圧、通電容量を含むすべてのテストが規格を満たしています。機器は電力会社の予防テストと標準化受入検査に合格しました。

VI.事例の概要

VS1 真空サーキット ブレーカーは、10kV 開閉装置のコア保護スイッチとして機能し、短絡障害を遮断できる配電ネットワークの主要なデバイスです。主な違い: FLN36 負荷遮断スイッチは負荷電流の開閉のみが可能であり、短絡遮断機能がありませんが、VS1 真空サーキット ブレーカーは短絡、過負荷、および負荷電流を遮断でき、真の保護を提供します。真空アーク消弧、機構の安定性、メンテナンスフリー、長寿命、高い安全性・信頼性などの利点を備え、現在、工業・鉱山施設、住宅団地、変電所などで最も広く使用され標準化されている高圧開閉装置です。

よくある質問

質問: この VS1 真空サーキットブレーカーはどのタイプのキャビネットで使用できますか?

回答: 主に KYN28 AC 金属密閉開閉装置用に設計されており、XGN2 やその他の固定高電圧キャビネットとも互換性があります。標準化されたサイズと取り付け穴により、主流のキャビネット タイプとの完全な互換性が保証されます。

質問: 真空遮断器にはメンテナンスが必要ですか?

回答: 真空遮断器はメンテナンスフリーです。絶縁筒内に密閉されており、外部からの塵埃や湿気の影響を受けません。必要なのは定期的な機械特性チェックとループ耐性テストのみであり、メンテナンスの負担を大幅に軽減します。

質問: 定格電流と遮断容量をカスタマイズすることは可能ですか?

回答: はい、可能です。お客様のプロジェクト要件に応じて、630A、1250A、1600A、2000A、2500A、3150A などのさまざまな電流レベル、および 20kA、25kA、31.5kA、40kA などのさまざまな遮断容量をカスタマイズして、お客様のシステム パラメータと正確に一致させることができます。
