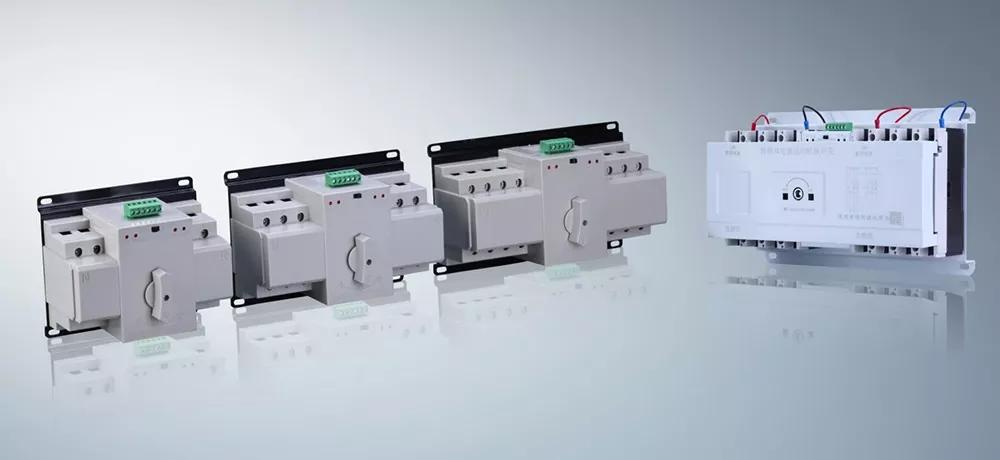

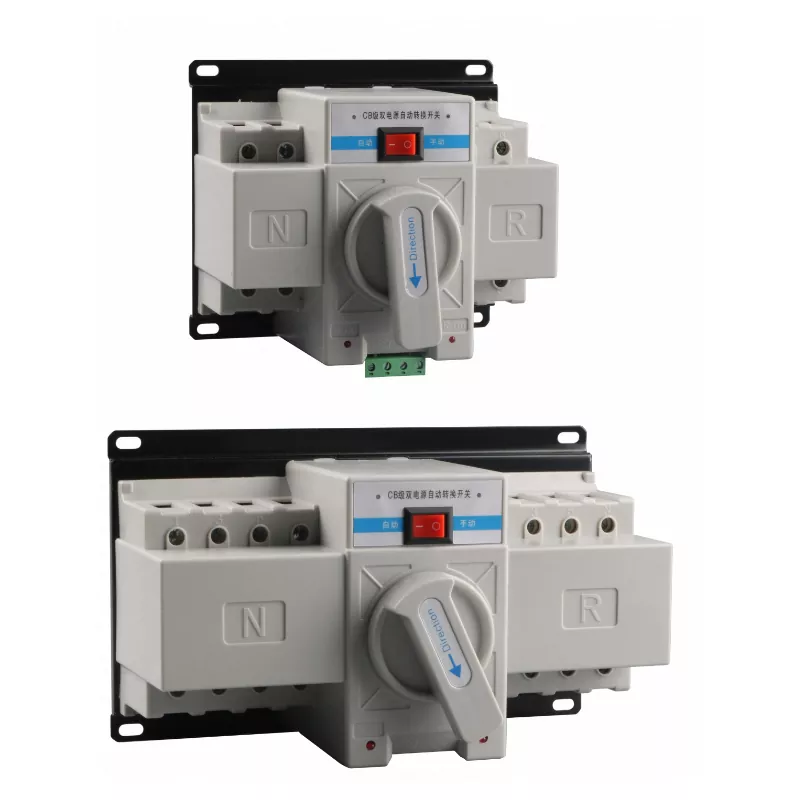

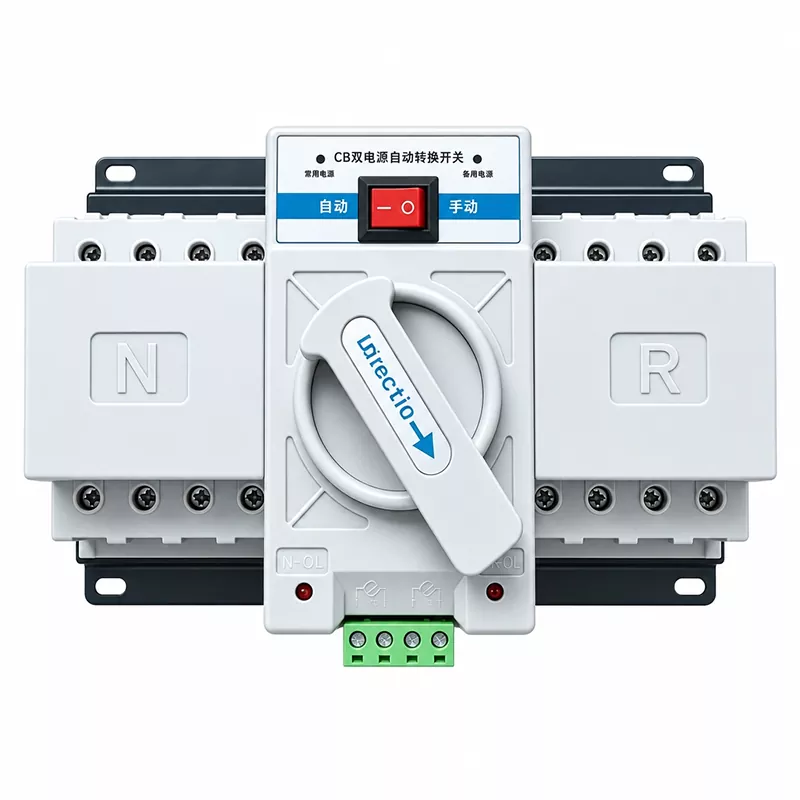

Junray Electrical ATS デュアル電源自動切替スイッチ-CB は、商業ビル、集合住宅、小規模工場の非常照明、消火システム、一般バックアップ電源などの二次負荷向けに設計された、コスト効率の高い自動切替ソリューションです。保護機能が組み込まれていない高価なアイソレーターを使用する PC クラスの転送スイッチとは異なり、この CB クラスのソリューションは、標準的な回路ブレーカーとインテリジェント コントローラーを組み合わせて利用し、過負荷/短絡保護と自動電力転送機能の両方を提供します。定格電流範囲は 3P/4P 構成で 32A ～ 800A で、電源の並列接続を防ぐ機械的および電気的な二重インターロックを備えています。
PC レベルのスイッチング パフォーマンスは優れていますが、価格が高いため、非コア負荷にとってはかなりの無駄になります。停電が発生すると、単一電源ではビジネスと生活が停止します。 Junray Electrical の ATS デュアル電源自動転送スイッチ-CB は、高価な絶縁スイッチ構造を廃止し、成熟した経済的な回路ブレーカーの組み合わせソリューションを採用しています。つまり、信頼性の高いデュアル電源自動スイッチング機能を得るために、高額な保険料を支払う必要はありません。コストとパフォーマンスのバランスが完璧に取れているため、一般ユーザーが「電力損失なし」の保証を受けることができ、限られた予算と電源の必要性の間の矛盾を完全に解決できます。
ATS デュアル電源自動切替スイッチ-CB の核となる競争力は、その独自の「サーキット ブレーカー + コントローラー」構造設計にあります。
高い費用対効果: PC レベルの製品と比較して、CB レベルのソリューションはアクチュエータとして標準化されたプラスチック ケースのサーキット ブレーカーを使用しており、製造コストを大幅に削減します。ミリ秒レベルのスイッチングを必要としない通常の負荷 (照明、ソケット、通常の電力など) の場合、これは最もコスト効率の高い選択肢です。
二重保護機能: これは、PC レベルとは異なる大きなハイライトです。主スイッチにサーキットブレーカーを使用しているため、過負荷・短絡保護機能が付いています。主電源でもバックアップ電源でも、ラインに異常電流が発生すると自動的にサーキットブレーカーが作動して故障を遮断し、ラインの焼損や機器の損傷を防ぎます。これは両方の電源に「防弾服」を与えるのと同じことです。
自動シームレス監視: 内部インテリジェントコントローラーにより、主電源電圧をリアルタイムで監視します。主電源がオフになっている場合、欠相している場合、または電圧が異常である場合、スイッチング機構が自動的に起動して負荷をバックアップ電源に転送し、無停電電源を確保します。切り替え時間は PC レベルの時間よりわずかに長くなりますが、ほとんどの民間および商業シナリオのニーズを完全に満たします。
Junray Electrical は、深い技術的専門知識を持つ専門メーカーとして、製造において CB レベルのデュアル電源自動転送スイッチの国家規格を厳格に遵守しています。当社の工場には、成熟したサーキットブレーカー組立ラインとインテリジェントコントローラーテストプラットフォームが装備されており、各製品が頑丈で耐久性があることを保証します。
この ATS デュアル電源自動切替スイッチ-CB は、二重保護のための信頼性の高い機械的および電気的インターロックを備えており、2 つの電源の同時接続によって引き起こされる短絡を防止します。各スイッチは工場出荷前に厳格な電源投入デバッグ、スイッチングロジックテスト、保護特性テストを受けており、32A～800Aの広い電流範囲で安定した動作を保証し、信頼性の高い電源スイッチングサービスを長期間提供します。
|
定格電圧 |
AC400V |
|
定格周波数 |
50Hz |
|
定格電流 |
32A～800A |
|
レベルの数 |
3P/4P |
店舗の配電：二重電源が必要だが予算が限られているコンビニやレストランなど。
小規模住宅地：二次負荷用の住宅用照明、不動産管理など。
小規模工場: 重要ではない生産ラインの補助電源。
小型太陽光発電システム：主電源と太陽光発電システムの系統接続。
Junray Electrical は、包括的な品質保証システムを備えた認定メーカーです。当社の主な認定には次のものが含まれます。
ISO 9001 – 国際的な品質管理システム認証であり、一貫した製品品質と継続的な改善を保証します。
CE – 欧州の健康、安全、環境保護基準に準拠しており、当社の製品が EU 市場に参入できるようになります。
CCC – 中国市場で販売される電気製品に必須の中国強制認証。
CQC – 中国品質認証。電気の安全性と性能に関する国家規格への準拠を証明します。
CNAS – 社内のテストおよび校正能力を検証する、適合性評価のための中国国家認定サービス。
すべての ATS デュアル パワー自動転送スイッチは、これらの認証の該当する規格に準拠して製造およびテストされており、信頼性の高いパフォーマンス、一貫した品質、およびスムーズなプロジェクトの受け入れを保証します。
標準保証: 試運転日から 24 か月。
延長保証: ご要望に応じて、オプションで最大 60 か月の延長保証をご利用いただけます。
テクニカル サポート: 7 時間×24 時間のグローバルな迅速な対応。当社のチームは、設置および試運転中にリモートで技術指導を提供し、すべての技術的な問い合わせには 24 時間以内に対応します。
スペアパーツ: 機器のダウンタイムを最小限に抑えるために、共通のスペアパーツを迅速に発送できます。
I. プロジェクトの背景
このプロジェクトには、都市商業施設の低圧配電改修工事が含まれます。この建物には、小売店、公共照明、消火システム、緊急避難システム、低圧機器室などの「レベル 2」の重要負荷が収容されています。元の配電システムは、バックアップ電力伝達機構を持たず、単一の商用電力供給に依存していました。その結果、送電網のメンテナンス、送電線の故障、または瞬間的な電圧低下により、セクション全体で電力損失が発生し、突然の機器の停止、火災緊急システムの故障、エレベーターの閉じ込め、監視記録の中断などが発生しました。これらの問題は重大な火災安全上のリスクを引き起こし、商業ビルの非常用電源基準を満たしていませんでした。
火災安全および公共の緊急負荷用の無停電電源を確保するために、CB クラスの自動切替スイッチ (ATS) がすべての非常用配電ボックスと消防キャビネットに設置されています。これらのユニットは、デュアルサーキットブレーカー構成を利用して主電源とバックアップ電源の自動切り替えを可能にし、停電時のシームレスな移行と、火災安全基準および商用運用基準への準拠を保証します。
II.改修前の問題
冗長性のない単一電源。電力損失により即時シャットダウンが発生する: バックアップ電源の切り替えが行われていないため、送電網の変動や回線障害により、非常用照明、排煙ファン、監視システムの即時電力損失が発生しました。
非準拠の防火システム: 消火ファンと非常用照明には自動バックアップ電力が不足しており、「建物の防火電源に関する規定」に違反しており、防火検査に合格していません。
手動切り替えのリスクが高く、速度が遅い: 自動転送デバイスがないため、停電時には手動切り替えが必要でした。応答時間が遅いため、突然の停電に効果的に対処することができませんでした。
瞬間的な電圧変動が機器のクラッシュを引き起こしました。系統電圧の低下と瞬間的な停電により、低電圧機器の再起動、データ損失、商用機器の頻繁な誤動作が発生しました。
過負荷および短絡保護の欠如。安全性が低い: 従来の転送デバイスは保護なしでスイッチングを実行し、障害のある回路を自動的に分離できず、カスケードトリップのリスクが生じていました。
Ⅲ．設備構成計画
商業施設のレベル 2 負荷の電源特性、火災安全規制、予算の考慮事項に基づいて、プロジェクト全体に CB クラスの自動切替スイッチが選択されました。これらのユニットは、機械的および電気的インターロックを備えた 2 つの小型回路ブレーカーを組み合わせた構成を特徴としており、消火システム、非常用照明、および一般的なバックアップ電力負荷に適した保護機能とスイッチング機能の両方を提供します。
主要な機器仕様
型式：CB級自動切替スイッチ（ATS）（サーキットブレーカー方式ATS）
定格電圧：AC 380V/220V（低圧配電システム）
定格電流: 63A ～ 125A (建物のフロア全体にわたる非常用電源および照明負荷に適しています)
構造: 過負荷および短絡保護を内蔵したデュアルサーキットブレーカー構成
切替モード：「自動転送/自動復元」または「自動転送/非自動復元」を設定可能
インターロック：機械的強制インターロック＋電気的インターロック（両電源の並列短絡防止）
スイッチング時間: 0.5 ～ 2 秒 (標準緊急負荷の無停電要件を満たしています)
適合負荷: グレード II の防火負荷、非常照明、排気装置、モール商用電源、低電圧/ELV システム
IV.構造とアプリケーションのハイライト
統合回路ブレーカー保護 (高い安全性): CB クラス ATS の主な利点は、過負荷および短絡に対する自動トリップ機能を備えた統合 MCB 保護です。切り替え前に障害から保護し、障害の伝播を防ぎます。
機械式と電気式の二重インターロック (並列リスクを排除): 2 つの電源が同時に閉じることがないことを保証し、並列短絡事故のリスクを構造的に排除します。
コスト効率が高い (グレード II 負荷に適しています): PC クラスの統合 ATS ユニットと比較してコストが低く、メンテナンスが簡単です。モール、商業ビル、工場におけるグレード II の緊急荷重に最適です。
自動電圧検出とインテリジェントなスイッチング: 主電源の電圧損失、不足電圧、位相損失を自動的に検出します。バックアップ ソースに迅速に切り替え、主電源が復旧すると自動的に接続を復元するため、完全な無人操作が可能になります。
ユニバーサルな設置と簡単な改造: モジュラーキャビネットの設置では主回路構造を変更する必要がないため、古いキャビネットの改造や非常用配電システムの追加に適しています。
V. 改修後の運用性能
停電時の自動切り替え（緊急負荷の中断ゼロ）：非常照明、排煙ファン、監視システムは、グリッドのちらつきやメンテナンス関連の停止中も、停電やシステムのシャットダウンをすることなく動作し続けます。
自動障害保護 (伝播の防止): 分岐回路の短絡または過負荷が発生した場合、回路ブレーカーが最初に作動して保護を提供し、上流の電源やその他の回路が影響を受けないようにします。火災安全受け入れ基準に完全準拠: 火災安全バックアップ電源のロジックは包括的で、スイッチング機構は信頼性が高く、火災安全電気システムの専門的な受け入れ検査に確実に合格します。
誤操作や誤動作がない安定した動作: 複数の系統変動および停電テスト中に、正確なスイッチングが発生し、誤ったスイッチング、機械的妨害、または過熱障害は発生しませんでした。
低いO&Mコストと高い費用効率: シンプルな構造、低い故障率、汎用部品の互換性を特徴としており、長期的なメンテナンスと交換コストを大幅に削減します。
VI.事例の概要
CB クラスのデュアル電力伝送装置は、二次緊急負荷、一般的な火災安全負荷、商業ビルやショッピング モールのバックアップ配電用の標準的な選択肢です。 2つのサーキットブレーカーで構成され、保護機能を内蔵し、事故電流を遮断する機能と高いコストパフォーマンスを備えています。これは、PC クラスの機器 (保護機能が組み込まれていない統合ユニットであり、より高速なスイッチングを提供し、一次負荷に使用される) とは異なります。安全性とコスト効率のバランスを考慮した CB クラスの機器は、非常用配電の構築、老朽化したシステムの改修、および防火システムのアップグレードにおける受入検査に最も広く使用され、信頼性の高い選択肢です。
Q: CB レベルと PC レベルのデュアル電源の主な違いは何ですか?
A: 主な違いは保護機能と価格です。 CB レベル (この製品と同様) は回路ブレーカーで構成され、過負荷および短絡保護が付いています。安価で一般的な負荷に適しています。 PC レベルは断路器で構成されており、短絡保護機能はありません (外部ヒューズが必要です)。スイッチング速度は速く、高価ですが、コア負荷に適しています。ほとんどの一般的なシナリオでは、CB レベルが最も費用対効果の高い選択です。
Q: このスイッチは通常の配電盤に設置できますか?
A: ATS デュアル電源自動切替スイッチ-CB は、標準化された構造設計を採用しており、コンパクトなサイズと低占有スペースを実現しています。標準的な分電盤や制御盤に簡単に設置でき、設置方法も通常のサーキットブレーカーと同様で非常に便利です。
Q: カスタム電流と極数はサポートされていますか?
A: はい。お客様のプロジェクト要件に応じて 32A ～ 800A の範囲の電流レベルをカスタマイズしたり、3P または 4P の極構成をカスタマイズして、デュアル電源スイッチングのニーズを完全に満たすことができます。
ジュンレイ エレクトリカルを選ぶ理由?
Junray Electrical を選択すると、5 人の専任見積エンジニアを含む 50 人からなる専門チームの恩恵を受けることができ、迅速かつ正確なカスタマイズ サービスを提供できます。当社は、7 時間×24 時間のグローバルな迅速な対応を保証します。経済的で自己保護的で信頼性の高い ATS デュアル電源自動転送スイッチ-CB をお探しなら、もう躊躇する必要はありません。無料の技術相談と見積もりについては、すぐにお問い合わせください。安全で経済的、効率的な配電システムの構築は Junray Electrical にお任せください。
