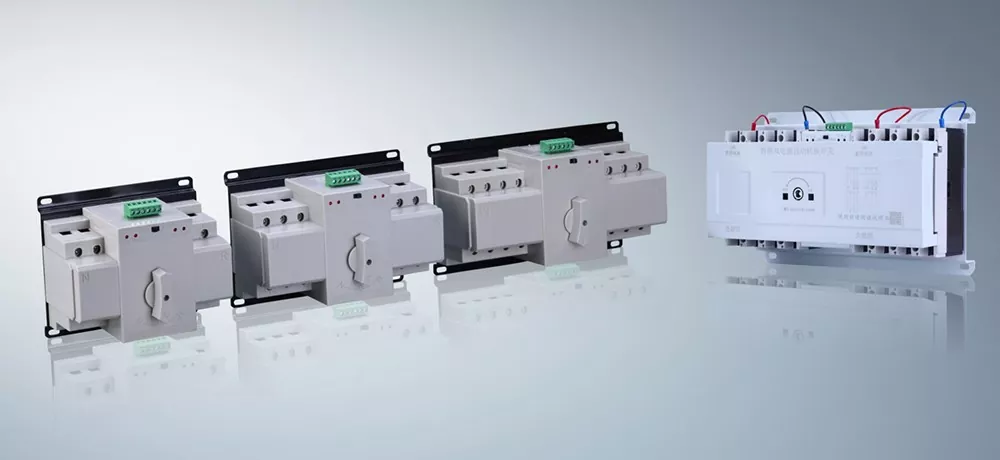

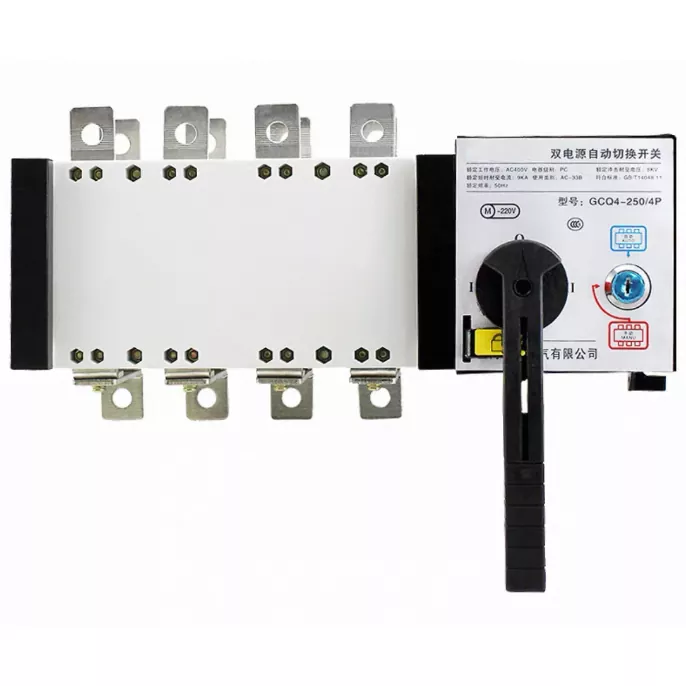

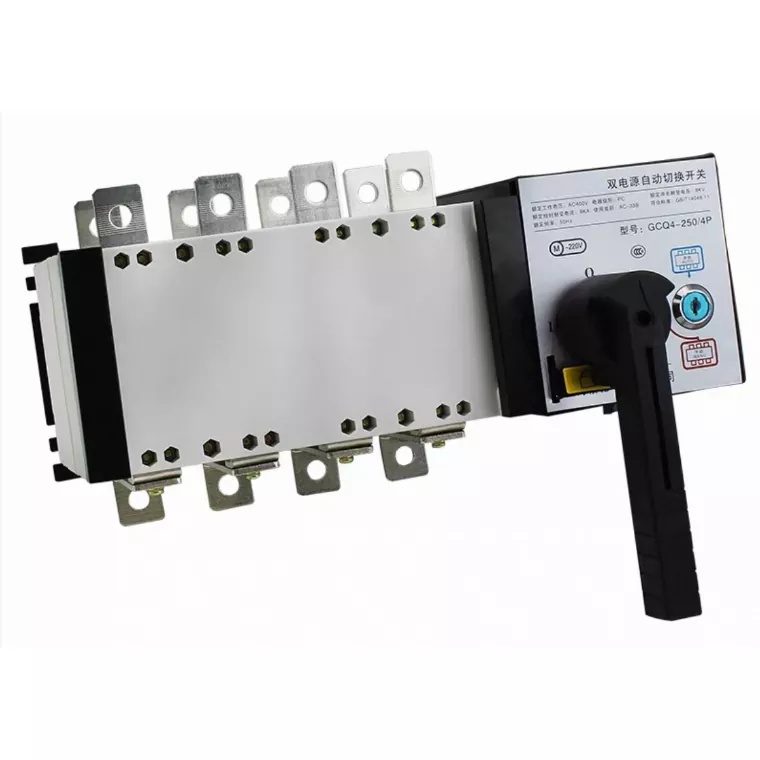

ATSデュアルパワー自動転送スイッチ-PC

病院、データセンター、高級オフィスビルなどのシナリオでは、たとえ 1 秒の停電でも取り返しのつかない損失が生じる可能性があります。医療機器の停止は治療に影響を与え、サーバーのダウンタイムはコアデータの損失をもたらし、生産設備の停止は巨額の損失につながります。従来のCBレベル二重化電源は、遮断器を2台接続して構成されており、遮断容量が不十分で大きな短絡電流に対応できないだけでなく、スイッチング速度が遅い（通常1000～2500ミリ秒）ため、故障の拡大を非常に引き起こしやすく、根本的に高信頼性電源の要求に応えることができませんでした。統合設計の ATS デュアル電源自動転送スイッチ PC は、CB レベルの製品の欠点を完全に補い、重要なシナリオに向けた電源の安全防御ラインを構築し、毎秒の電源供給を確保します。

高信頼性電源に対するコア需要に直接対応

ATS デュアルパワー自動転送スイッチ PC は、「信頼性、速度、効率性」を重視しています。それぞれの利点は購入者の中心的な懸念事項に正確に一致しており、CB レベルよりも競争力が高く、需要の高いシナリオの実際のニーズにより一致しており、購入と使用の両方でより大きな安心感が得られます。

PCレベルの統合構造、より信頼性の高いトリップ：統合設計を採用しており、2つのサーキットブレーカが接続されているCBレベルの粗雑な構造とは異なります。滑りや再係合の機械的危険がなく、そのトリップ能力は CB レベルをはるかに上回ります。大きな短絡電流を簡単にトリップできるため、故障の拡大を効果的に防止でき、高いトリップ容量が要求される重要なシナリオに適しています。国内外の IEC 60947-6-1 および GB/T 14048.11 の二重規格に厳密に従っており、プロフェッショナルなパフォーマンスを保証します。

自動かつ迅速なスイッチング、電源が中断されることはありません：インテリジェントな検出モジュールが装備されており、主電源の動作状態をリアルタイムで監視できます。主電源が遮断されると、すぐにバックアップ電源に切り替わります。スイッチング速度は CB レベルよりもはるかに高速で、重要なシナリオのミリ秒レベルのスイッチング要件を満たします。プロセス全体を通じて手動操作が不要なため、中断のない電力供給が確保され、病院やデータセンターにおける「停電がない」という主要な問題点に完全に対処し、重要な機器の継続的な稼働が保護されます。

高い安定性と低い故障率、より便利なメンテナンス：統合構造設計により内部の機械構造が簡素化され、動作がより安定し、故障率はCBレベルよりもはるかに低くなります。頻繁なメンテナンスが不要となり、その後のメンテナンスコストを大幅に削減します。同時に、過酷な使用環境にも対応し、長期連続運転でも安定した性能を発揮し、機器の信頼性に対する購入者の不安を完全に解消します。

技術仕様

詳しい紹介

Junray Electrical は品質の原則を遵守し、あらゆる細部に細心の注意を払っています。プロの職人技により、ATS デュアル電源自動転送スイッチ - PC の長期安定した動作が保証されます。細部まで行き届いた配慮により、購入時の不安を解消します。 PC レベルの統合構造は、より高い遮断容量とより信頼性の高い動作を備えており、CB レベルのスプライス構造の欠点を完全に排除します。インテリジェントな自動スイッチング設計は、電源ステータスをリアルタイムで監視し、正確かつ迅速に切り替えて、中断のない電源供給を保証します。信頼性の高い操作機構により、正確な開閉動作、遅れのないスムーズな切り替えが保証され、故障率が非常に低くなります。標準化された設置設計により、配電ボックスや制御盤に直接設置できるため、設置が便利になり、設置時間と人件費を節約でき、さまざまな配電盤のレイアウトに適しています。

信頼性の高いシナリオ向けに特別に調整

ATS デュアル電源自動転送スイッチ PC は、高い信頼性と迅速なスイッチングという主な利点を備えており、電源の高い信頼性を必要とするさまざまなシナリオに広く適用できます。それぞれのシナリオを要件に正確に適合させることで、より安全な電力供給を確保し、真の「オーダーメイド」を実現します。病院の配電シナリオでは、病院内のさまざまな医療機器に電力を供給するように適合されており、手術機器や集中治療室の継続的な稼働を保証し、生命の安全を守り、GB 16895.24-2005 医療施設電気規格に準拠しています。データセンターのシナリオでは、サーバーやスイッチなどのコア機器に適用され、停電によるデータ損失やビジネスの中断を回避します。住宅やオフィスビルのシナリオでは、高層住宅や商業オフィスへの電力供給に適応し、日常生活やオフィス業務に影響を与えないようにします。太陽光発電二重電源切り替えシナリオでは、太陽光発電システムとバックアップ電源間の切り替えに適応し、安定した太陽光発電電力供給を確保し、GB/T 19964-2012 太陽光発電所接続規格に準拠します。

カスタマイズ保証

中国の ATS デュアル電源自動転送スイッチ PC の専門メーカー、サプライヤー、工場とし​​て、Junray Electrical は PC レベルのデュアル電源自動転送スイッチの国家規格 (GB/T 14048.11-2024) を厳格に遵守しています。各デバイスは、工場で完成したすべてのデバイスが安定して動作し、プロジェクトの受け入れをスムーズに通過できることを確認するために、電源投入デバッグ、スイッチング テスト、破壊テストの 3 つのコア テストを実施します。極数や電流のカスタマイズも承ります。お客様の二重電源スイッチング要件に基づいて、専用の装置をカスタマイズできます。病院、データセンター、太陽光発電プロジェクトのいずれであっても、正確に適応できるため、安心して調達できます。

なぜ私たちを選ぶのですか?

他のメーカーの同様の製品と比較して、当社は高信頼性電源シナリオの中核要件をより深く理解しており、購入者の実際の懸念に適切に対処できます。 Junray Electrical の ATS デュアル電源自動転送スイッチ PC を選択することは、利便性、安心、セキュリティを選択することになります。

プロの強みの裏付け：信頼性の高い配電機器の長年にわたる深い研究と生産により、当社は完全な研究開発、生産、品質検査システムを備えており、国際基準と国内基準の両方を満たし、品質を保証します。

明確な差別化の利点: PC レベルの統合設計は、CB レベルのサーキット ブレーカーよりも強力で、スイッチが速く、信頼性が高く、主要なシナリオにおける電源の問題点に正確に対処します。

カスタマイズされたサービス: さまざまなシナリオのニーズに適した回路数と電流のカスタマイズをサポートし、「画一的なもの」を拒否します。

充実したきめ細やかなサービス：販売前の専門的な選定ガイダンス、販売後の導入・試運転サポートを提供し、安心して購入・使用できるようサポートし、プロジェクトをスムーズに進めます。

今すぐお問い合わせください。信頼性の高いデュアル電源スイッチング機器としてこの最高の選択肢を確保し、主要なシナリオに合わせて電源防御ラインを構築し、停電のリスクを排除し、すべての電源が安定、安全、効率的であることを保証します。

改修事例

I. プロジェクトの概要

このプロジェクトには、グレード A 三次病院の入院棟と集中治療室 (ICU) の配電システムのアップグレードが含まれます。これは、典型的な「クラス I 負荷」の電源シナリオを表しており、手術室の電源システム、ICU 生命維持装置、医療用酸素供給ユニット、消火ポンプ、エレベーター、中央サーバー ルームの精密機器などの重要な負荷が含まれます。これらの負荷は絶対的な連続性を必要とし、停電や瞬間的なシャットダウンは厳しく禁止されており、スイッチング速度、電力連続性、およびサージ/衝撃耐性に対して非常に高い要求が課されます。オリジナルのシステムは標準的な CB クラスのデュアル電源スイッチを利用していましたが、スイッチング速度が遅く、高い突入電流によるトリップの影響を受けやすく、短時間の電圧低下による誤ったスイッチングの問題がありました。系統変動により、精密医療機器の再起動やデータ送信の中断が頻繁に発生し、クラス I 負荷に必要な無停電電源装置の基準を満たせなくなりました。

クラス I 負荷の必須規制に準拠し、人命安全機器の継続的な動作を確保するために、システムは PC クラスの統合デュアル電源自動切り替えスイッチに完全にアップグレードされました。これにより、2 つの独立した商用電源とバックアップ発電機の間の迅速な切り替えが可能になり、停電ゼロ、誤トリップなし、および絶対的な動作信頼性が保証されます。

II.改修前の問題

CB クラスの構造は耐衝撃性に欠けており、誤トリップが発生しやすいです。回路ブレーカーベースのアセンブリのため、モーターの起動や瞬間的なグリッド変動による突入電流によって簡単に誤トリップが発生し、重要な機器への電力が遮断される可能性があります。

精密機器には不向きな遅いスイッチング速度: CB クラスのスイッチング時間は 1 ～ 2 秒で、精密医療機器やサーバーの電力損失許容値を超えており、多くの場合、機器の再起動やデータ損失が発生します。

クラス I 負荷許容基準を満たしていない: 消防ポンプ、エレベーター、サーバー ルームのコア機器などのクラス I 負荷に対する CB クラス スイッチの使用は規制により厳しく禁止されており、重大なコンプライアンス問題が発生します。

並列接続の高いリスク: デュアルサーキットブレーカーアセンブリのインターロック機構は精度を欠いていました。長期にわたる機械的磨耗により、2 つの電源が誤って並列接続される危険性が生じます。

重負荷時の安定性の低下: 高電力負荷の起動時と停止時に接点が過熱や振動を起こしやすく、電源の連続性が損なわれていました。

Ⅲ．設備構成計画

「クラス I」電力負荷の病院基準および重要負荷の火災安全要件に従って、コア配電キャビネットは PC クラスの統合デュアル電源自動転送スイッチ (ATS) を利用します。回路ブレーカーのトリップ機構のない純粋なロードスイッチ構造を特徴とするこれらのユニットは、高いサージ電流耐性、迅速なスイッチング速度、正確な機械的インターロックを提供し、中断のない重要な負荷に最適です。

主要機器の仕様

モデル: PC クラス統合デュアル電源自動転送スイッチ (ATS)

定格電圧：AC380V/220V

定格電流: 160A～250A (病院の主電源およびサーバールームの負荷に適しています)

構造的特徴: 一体型ユニット設計。独立した回路ブレーカーはありません。過負荷トリップ機構はありません

スイッチング速度: 超高速スイッチング (0.1 ～ 0.5 秒)。精密機器の連続稼働の要件を満たします

許容範囲: モーター始動サージ電流に耐えます。短期間の過負荷時にトリップや誤動作がありません

インターロック方式: 精密に統合された機械-電気インターロック。 2電源の並列接続を完全に防止

適用可能な負荷: 病院のクラス I 負荷、消火ポンプ、エレベーター、データセンター、および無停電電源を必要とする重要な機器

IV.アプリケーションのハイライト

統合構造、誤ったトリップを排除: PC クラスの設計により、過負荷/短絡トリップ機能が排除されています。このユニットはスイッチングのみを処理し、不必要なトリップを行わないため、重要な機器のサージ電流によって引き起こされる停電の問題を効果的に解決します。

超高速スイッチング、真に中断のない: ミリ秒レベルのスイッチングにより、グリッドのちらつきや瞬間的な電圧低下時のシームレスな移行が保証され、精密医療機器や IT 機器の再起動やデータ損失が防止されます。

優れたサージ耐性: ウォーターポンプ、エレベーター、大型機械からの始動サージに耐えるように設計されています。許容差は CB クラスの標準をはるかに上回ります。高負荷条件下でも安定したクールな動作を実現します。

信頼性の高いインターロック: 精密に統合された機械的インターロック構造により摩耗を最小限に抑えます。並列電源接続のリスクがなく、スムーズで故障のない長期的な動作が保証されます。

必須のクラス I 負荷規格に準拠: 重要なクラス I 負荷に対して PC クラスのデュアル電源スイッチの使用を義務付ける厳しい規制要件 (建築電気および火災安全規定) を満たしています。検査合格率100％を保証します。 V. 改造後の運用性能

重要な機器向けの真の無停電電源装置: 医療機器、サーバー ルーム、防火システムでは、複数の送電網変動、瞬間停電、発電機切り替えテスト中にダウンタイムや再起動がゼロになりました。

迷惑なトリップを完全に排除: 突入電流や短期間の過負荷が偶発的な切断を引き起こすことはもうありません。電源の安定性は100%に達しました。

ジッターや過熱のない正確なスイッチング: 長期間の重負荷動作中も接点は安定しており、温度上昇は通常の制限内に留まります。機械的な詰まりや異音は発生しません。

防火および医療受入基準への完全準拠: クラス I 負荷に準拠した構成と信頼性の高いスイッチング ロジックにより、特殊な受入検査を確実に完了できます。

非常に低いメンテナンス故障率: シンプルな構造、脆弱なトリップコンポーネントがないこと、および機械的寿命が長いため、長期的なメンテナンスコストが最小限に抑えられます。

VI.事例の概要

PC クラスのデュアル電力伝送装置は、クラス I 負荷、消火ポンプ、エレベーター、病院、データセンター、重要なサーバー ルーム向けに特別に設計されています。主な利点としては、統合構造、トリップ機構なし、高いサージ耐性、迅速なスイッチング速度、および誤動作に対する耐性が挙げられます。 CB クラスのデバイスは標準のクラス II 負荷に使用されますが、PC クラスのデバイスは重要なクラス I 負荷に対応し、それぞれに異なる役割と厳格な規制基準があります。 PC クラスの機器は、瞬間的な停電、迷惑なトリップ、重要な負荷の機器の再起動などの問題を根本的に解決し、建物内で高水準の配電と安全で信頼性の高い電力供給を確保するための中核コンポーネントとして機能します。
