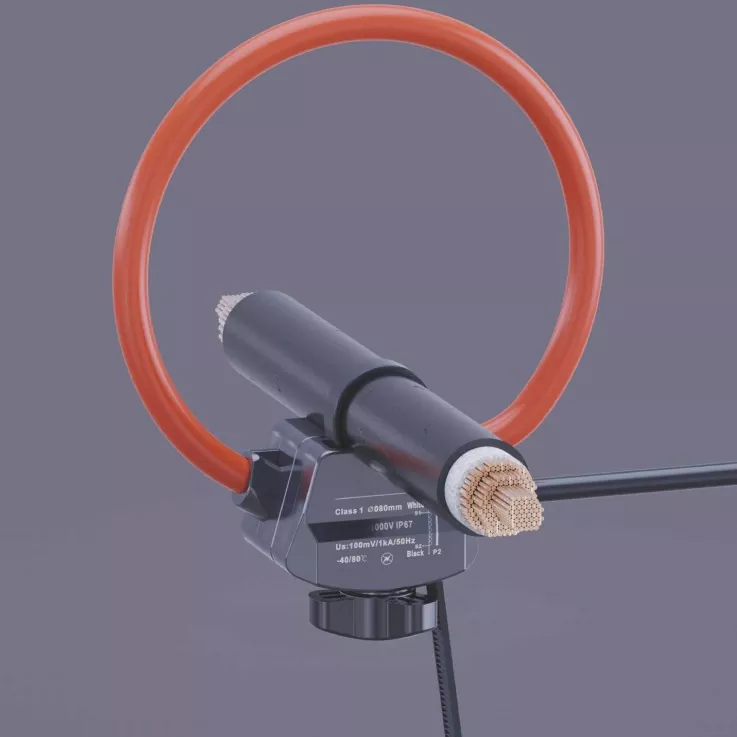

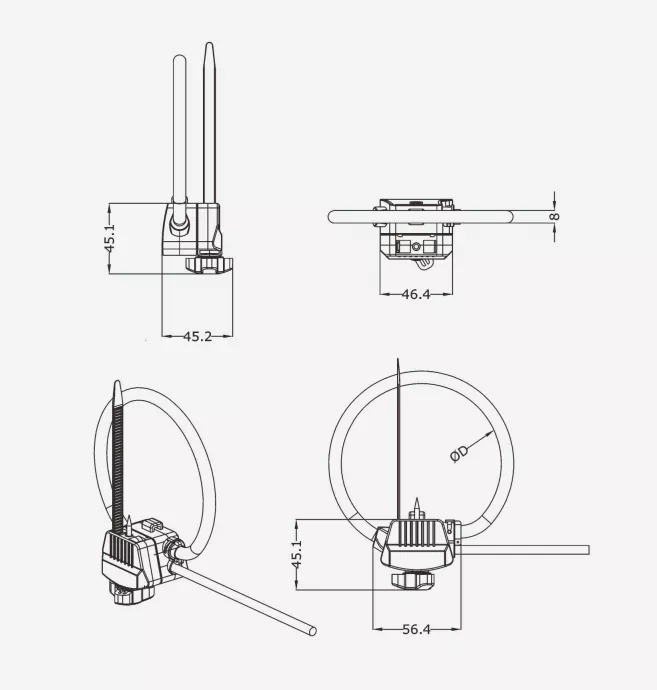

IP67の防塵・防水性能を実現し、-40℃～+80℃の広い温度範囲での動作に対応します。スナップロックのスプリットコア設計を特徴としており、ケーブルを切断したり停電を必要とせずに、認定電気技術者による低電圧シナリオでの準拠したライブ設置が可能になります。ケーブルタイプのピアス変流器は、屋外架空線、太陽光発電所、充電ステーション、自治体の街路灯に関連する難しい電源調達と高い配線コストの問題点を効果的に解決し、分散型電流監視、エネルギー消費統計、負荷監視のための費用対効果の高いソリューションを提供します。
ピアシング自己給電 (外部電源不要): 絶縁ピアシング電力抽出構造を統合して、ターゲット電源ケーブルから直接動作電力を取得します。追加の電力線や外部アダプターの必要性がなくなり、分散した屋外の場所での配線と設置のコストが大幅に削減され、既存の電力インフラストラクチャが不足しているフィールド監視サイトに最適です。
スプリットコア フレキシブル コイル (停電のない迅速な設置): バスバーの分解やケーブルの切断が不要なスナップロック スプリットコア ロゴスキー コイル設計を採用しており、現場での設置が 1 人で可能になります。低電圧のライブワーキングシナリオでは、電力供給を中断することなく設置できるため、建設スケジュールが短縮され、ダウンタイムや停電に伴う損失が回避されます。
IP67の完全密閉保護（広温度耐候性）：ハウジング、貫通コンポーネント、ケーブル差込口には専門的な防水シーリングが施されており、雨、結露、粉塵の侵入に対する防塵・防水性についてIP67等級を達成しています。動作温度範囲は -40 °C ～ +80 °C で、北部の凍てつく寒さ、南部の高温多湿、塩噴霧のある沿岸地域などの過酷な屋外環境に適しています。絶縁貫通シール設計: ケーブルの損傷や漏電がありません。ピアス電極は錆びにくい錫メッキ銅製です。先端は導体コアを損傷することなく絶縁層を正確に突き刺します。穿孔ポイントの防水シーリングガスケットは、設置時に自動的に圧縮されて密閉され、雨水の浸入による絶縁劣化や漏水のリスクを防ぎます。
屋外架空配電線: 都市および田舎の架空ケーブルの負荷監視と障害の早期警告。分散した場所に既存の電源がない監視シナリオ。
分散型 PV システム: PV ストリング、屋外結合ボックス、およびストリング インバーターの電流監視。山岳地帯や屋上の分散型太陽光発電の改造。
新エネルギー充電杭: 入力側の電流計測と屋外充電杭の充電負荷監視。追加の電源配線を必要としない屋外ステーションを含むシナリオ。
自治体の街路照明の分布: 街路灯および景観照明回路の現在の監視とエネルギー消費統計。ポールに取り付けられた屋外機器の改造。
屋外リング主装置 (RMU) / ボックス型変電所: 屋外配電設備の分岐回路電流監視。停電や再配線を行わずに既存のユニットを改造できます。
仮設現場電源：建設現場の仮設電源や非常用発電機の電流監視。固定電源インフラストラクチャが不足しているシナリオ。
地下共同溝配電: 湿気の多い密閉されたトンネル内の配電回路のモニタリング。過酷な環境に適した高い保護等級。
安全性資格の検証
設置は、認定された電気技術者が地域の電気安全規制に厳密に従って行う必要があります。高圧線の場合は、電源の切断、電圧の確認、および接地の手順に従う必要があります。通電中の低電圧作業では、完全な絶縁保護が必要であり、一人で作業する場合は安全モニターが存在する必要があります。
インストールポイントの選択
ケーブルが真っ直ぐで、絶縁層が無傷で、接合部や損傷がない場所を選択してください。ケーブルの曲がり、継ぎ目、または外部の摩耗のある領域を避けてください。ケーブルの外径がデバイスのピアシング機構およびコイルのサイズと互換性があることを確認してください。
デバイスを開く
ハウジングのラッチを押してフレキシブル コイルの両端を分離し、同時にピアシング電極のロック機構を解除して、デバイスをターゲット ケーブルにクランプする準備をします。ケーブル挿入とピアシング接続
測定するケーブルをコイルの中心に置き、貫通電極のポイントに合わせます。均等な圧力を加えて機構を閉じてロックし、ピアシング電極がケーブル絶縁体にスムーズに貫通し、内部導体との信頼できる接触を確立します。ラッチが完全に固定され、緩みがないことを確認してください。
密閉と固定
ピアッシングポイントのシーリングガスケットをチェックして、エッジが丸まったり隙間がなく、完全に圧縮されていることを確認します。コイル本体がねじれや重なりがなく、ケーブルにぴったりとフィットするように調整します。必要に応じて、絶縁ケーブルタイを使用してデバイスをさらに固定し、動きやずれを防ぎます。
配線と機能の検証
出力ケーブルをデータ収集端子またはマッチングインテグレータに接続します。電源を入れた後、信号出力が正常であること、電流の読み取り値が実際の負荷と一致していること、異常なアラームや変動がないことを確認してください。
Q: ピアッシング接続はケーブルの絶縁を損傷し、電流漏れを引き起こす可能性がありますか?
A: いいえ。製品には専用の防水シール ガスケットが付属しています。取り付け後、ガスケットはケーブルジャケットに対してしっかりと圧縮され、外部の湿気を遮断します。貫通電極とハウジングは二重絶縁設計を採用しており、適切に設置すれば漏れや絶縁劣化が起こらず、屋外配電安全基準に準拠しています。
Q: このケーブルタイプのピアス変流器には外部電源が必要ですか?
A: いいえ。統合された自己給電モジュールを備えており、測定された電源ケーブルから動作電力を直接引き出すため、追加の電源配線が不要となり、分散した屋外の場所での改修を監視するのに最適です。
Q: 設置時に停電は必要ですか?
A: 低電圧用途 (1000V 以下) の場合は、適切な絶縁保護を使用して認定電気技術者が活線に設置できます。高圧線の場合は、厳密な電源遮断手順に従う必要があります。分割芯コイルとピアシング構造により、ケーブルを切断する必要がなく、設置時のダウンタイムを大幅に削減します。
Q: 保証ポリシーは何ですか?
A: 製品には、通常の設置および使用条件 (人為的損傷を除く) のもとでのユニット全体を対象とする 1 年間の保証が付いています。大規模プロジェクトの場合は保証延長の交渉が可能で、生涯にわたる技術サポートと修理サービスが提供されます。
プロジェクト名：100MW山岳太陽光発電所における集水ラインのオンラインモニタリング改修（寧夏回族中衛市沙坡頭区）
プロジェクトの場所：寧夏回族自治区中衛市沙坡頭区PV工業団地
改修完了日：2025年4月
使用製品：φ80mmフレキシブルロゴスキーコイル絶縁貫通電源付（IP67、広温度範囲）
この山岳地帯の太陽光発電所は総設置容量 100MW で、8 つの 35kV ボックス型昇圧変電所と 36 個の PV サブアレイ収集回路を備えています。正式に送電網に接続され、2019 年に稼働開始されました。テンゲル砂漠の端に位置するこの発電所は、厳しい環境条件に直面しています。夏の極端な気温は 42 ℃に達し、冬の最低気温は -28 ℃まで下がります。この場所は、一年中強風、吹き砂、そして強い紫外線にさらされています。さらに、サブアレイの設置場所は起伏に富んだ地形に点在しているため、運用、保守、点検が困難であり、広範囲にわたっています。
元の配電システムには、ボックス型変電所の高圧側にマスター計量装置のみが含まれており、低圧集電線の電流監視はありませんでした。その結果、分岐障害や文字列の不一致の異常を迅速に特定できませんでした。さらに、従来の変流器の改修ソリューションでは、停電、ケーブルの切断、広いエリアにわたる電源ケーブルの配線が必要であり、その結果、建設費が高くつき、発電損失が大幅に増加しました。最終的に、工場はコア電流検出コンポーネントとして絶縁貫通電源技術を備えた柔軟なロゴスキー コイルを選択し、停電を発生させずにすべての支店にわたる監視を展開できるようになりました。
停電に基づく改修による重大な損失は、発電収益に直接影響を及ぼしました。収集ラインでは、断面の大きな装甲電力ケーブルが使用されていました。従来の剛性の窓型変流器を設置するには、ケーブルを切断して電源を遮断する必要がありました。単一回路の 8 時間の停止により、約 12,000 kWh の発電量が損失し、発電所全体の損失総額は 400,000 kWh を超えると推定されます。さらに、このプロセスには複雑な送電網停止の承認手順が含まれており、プロジェクトの実施サイクルが長期化しました。散在する山岳地帯と高いケーブル配線コスト: 36 の監視ポイントが 12 平方キロメートルの山岳地帯に分散しており、サイト間の距離が遠く、険しい地形が特徴です。各ポイントに 220V の電源ケーブルを設置すると、材料費と設置費で 30 万元を超える費用がかかります。さらに、強力な紫外線にさらされた屋外ケーブルは急速に劣化し、故障率が高く、その後のメンテナンスや交換が困難で高価になります。
過酷な環境条件と標準装備の不十分な耐候性: 地域の日内温度変化は 30°C を超えることがよくあります。凍てつく冬、灼熱の夏、強風、強烈な紫外線の組み合わせにより、標準的なプラスチックケースの変流器はケーシングの亀裂、シールの破損（水の浸入につながる）、測定値のドリフトなどの被害を受けます。耐用年数が短く、頻繁に交換する必要があるため、北西部の砂漠地帯での太陽光発電 (PV) プラントの長期運用需要には適していません。
重くてかさばるケーブルと窮屈なレイアウトにより、堅固な変圧器の設置が制限される: 収集ラインは、断面が大きく、曲げ半径が大きいマルチコア ケーブルで構成されます。ケーブル トレイ内の配線が窮屈であると、剛性の高い分割コア変圧器を動作させるためのスペースが不十分になります。さらに、山岳地帯の曲がり角でレイアウトが不規則な回路の場合、ケーブルの周囲に標準的な硬質変圧器を設置することは物理的に不可能であり、改修プロジェクトが停滞する原因となります。
山岳地帯の太陽光発電所の中核要件、特にゼロダウンタイム、外部ケーブル不要、異常気象への耐性、複雑な設置シナリオへの適応性を満たすために、このプロジェクトでは、一体化された絶縁貫通型電力回収機能を備えたφ80mmのフレキシブルロゴスキーコイルを利用しています。これらは、屋外グレードのインテグレータおよび 4G 無線データ収集端末と組み合わせて、収集ラインのリアルタイムで包括的な電流監視とリモート O&M を可能にします。
コアソリューション設計
絶縁貫通セルフパワー技術: コイルには、相線の絶縁を貫通して動作電力を直接収集する統合された絶縁貫通電極が備えられています。これにより、積分回路と無線取得端末にエネルギーが供給され、外部電源ケーブルや関連する設置作業が完全に不要になります。フレキシブルで開閉可能な構造：コイル本体は耐候性でフレキシブルな絶縁材料でできており、わずかに曲げることができ、さまざまな形状の導体にフィットします。スナップロック設計により、ケーブルを切断したり端子を切断したりする必要がなくなり、標準の安全手順に従って低電圧側にライブ設置が可能になります。
広範囲温度・高保護設計：IP67の防塵・防水性能を実現し、-40℃～+80℃の温度範囲で動作します。ハウジングは耐紫外線性の強化エンジニアリング プラスチックで作られており、高熱、凍てつく寒さ、強風、吹き砂、強烈な紫外線を特徴とする極端な屋外環境に適しています。
発電ロスのない無停止設置：低圧線を通電したまま36台すべてを設置。停電は要求されず、発電の損失もありませんでした。従来の改修方法と比較して、これにより、停電に関連する潜在的な損失が約 280,000 人民元節約されました。さらに、複雑な複数レベルの停止承認プロセスをバイパスすることで、プロジェクトをわずか 12 日間で完了できるようになり、導入効率が大幅に向上しました。
電源ケーブルの不要化により、総コストが 42% 削減されます。自己給電式ピアシング技術を活用することで、外部電源ケーブルが不要になり、資材と山岳地への設置だけで 260,000 人民元以上を節約できます。設置効率の向上による人件費の節約と組み合わせることで、全体的な改造コストは従来のリジッド変流器ソリューションよりも 42% 低くなり、投資回収期間が大幅に短縮されました。
柔軟な構造は複雑なシナリオに適応します。設置効率3倍：フレキシブルコイルは、大径ケーブル、コンパクトなケーブルトレイ、不規則なレイアウト、コーナーでのケーブルの曲がりなど、さまざまな設置環境に容易に適応し、山間部によく見られる限られたスペースでも回路の周囲に問題なく設置できます。 1 人で 1 台のユニットを平均わずか 6 分で設置できます。これは剛体変流器の 3 倍以上の速さであり、山岳地帯での高所作業に伴う安全上のリスクと人件費の両方を大幅に削減します。広い温度耐性と高い保護レベルにより、極端な環境でも安定した動作が保証されます。この装置は完全に密閉された構造と、極端な温度に耐える材料を使用しています。配備以来、夏の暑さ（41℃にさらされる）、冬の氷点下温度（-26℃）、そして度重なる激しい砂嵐や大雨に耐えてきました。シールの破損、精度のドリフト、ケーシングの劣化や亀裂に関する問題は発生しておらず、北西部の砂漠にある太陽光発電所の過酷な運転条件に最適です。
監視精度基準への準拠により、高度な O&M 要件を満たします。この装置は、クラス 1 の測定精度と全範囲にわたる優れた直線性を備えており、低電流条件と高電流条件の両方で安定した信頼性の高いデータを提供します。集約された分岐データは、ボックス型変圧器の主計器と比較して 1.5% 未満の偏差を示し、分岐発電ベンチマーク、障害位置特定、線路損失解析などの高度な O&M ニーズを十分に満たします。
障害位置特定効率が 90% 向上しました。発電ロスが減少します。改造後は、各コレクタライン回路の電流データをリアルタイムで監視できます。分岐ヒューズの切れ、ケーブルの異常、文字列の不一致などの障害を 5 分以内に正確に特定できます。これは、4 ～ 6 時間かかった以前の手動による弦ごとの検査方法と比較して、効率が 90% 以上向上したことを示しています。導入から 6 か月で 11 件の異常が迅速に対処され、発電損失が約 180,000 kWh 削減され、120,000 人民元を超える直接収入が得られました。
O&M検査コストが60%削減されました。以前は、O&M 担当者が毎週現場に登って、各ボックス型変圧器を検査およびチェックする必要がありました。クラウドプラットフォームを介してライン全体の稼働状況を遠隔監視できるようになり、現場での確認は月に1回だけで済みます。検査の頻度と人件費が 60% 減少し、山岳地帯を越える通勤に伴う交通安全のリスクが大幅に軽減されました。
健全性100%で設備の安定稼働を実現します。 2026 年 1 月現在、全 36 台が 9 か月間安定して稼働しています。極端な温度変動や砂嵐、豪雨にも耐えながらも、機器の故障やデータの異常はなく、機器の健全性は100％となっています。このシステムは定期的な校正やメンテナンスを必要とせず、長期にわたる O&M コストを確実に低く抑えます。エネルギー効率の最適化をサポートし、全体的な発電収益を向上: プラントは、ブランチレベルの詳細な電流データを活用して、3 つのサブアレイのストリングの不一致を最適化し、2 つのセクションのライン損失を軽減しました。これらの対策により、プラントの等価稼働時間は約 0.8% 増加し、年間収益の伸びが 40 万人民元を超えると予測され、改修投資を 6 か月以内に回収できるようになりました。
絶縁貫通電源技術を備えた柔軟なロゴスキー コイルは、山岳地帯の PV サイトや分散型屋外発電所の改修に伴う問題点、特に停電、高い配線コスト、過酷な環境、設置上の制約に関する課題を効果的に解決します。柔軟な設置による高い適応性、絶縁体を貫通して電力を取り出す優れた利便性、および堅牢な耐候性 (広い温度耐性と高い保護定格) を兼ね備えています。最小の改造コストと迅速な設置で詳細な分岐電流監視システムを確立することができ、O&M をアップグレードし、新エネルギー発電所のエネルギー効率を向上させるための、コスト効率の高いコアセンシングコンポーネントとして機能します。
